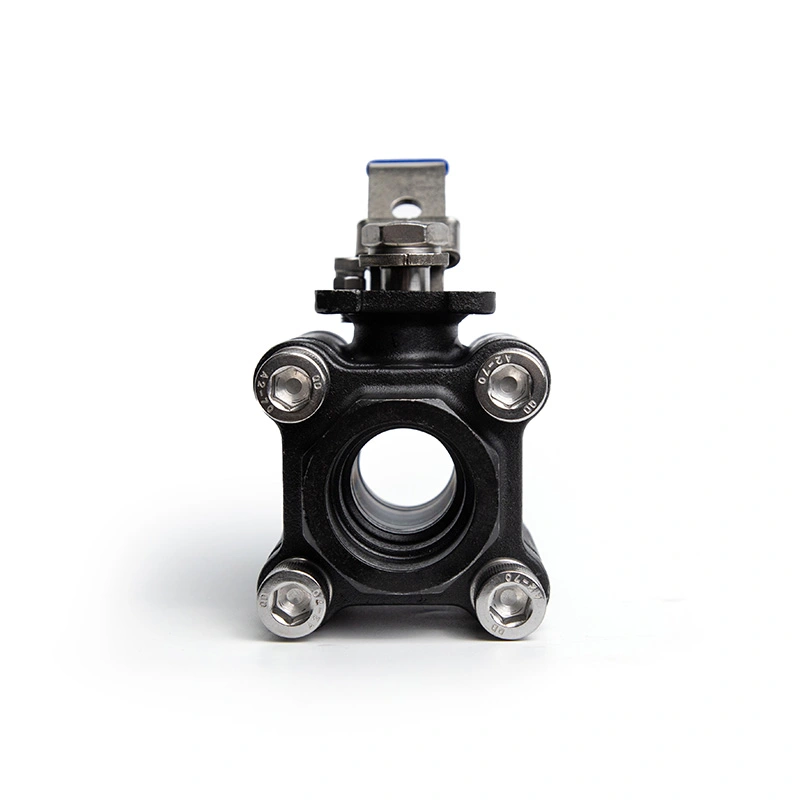

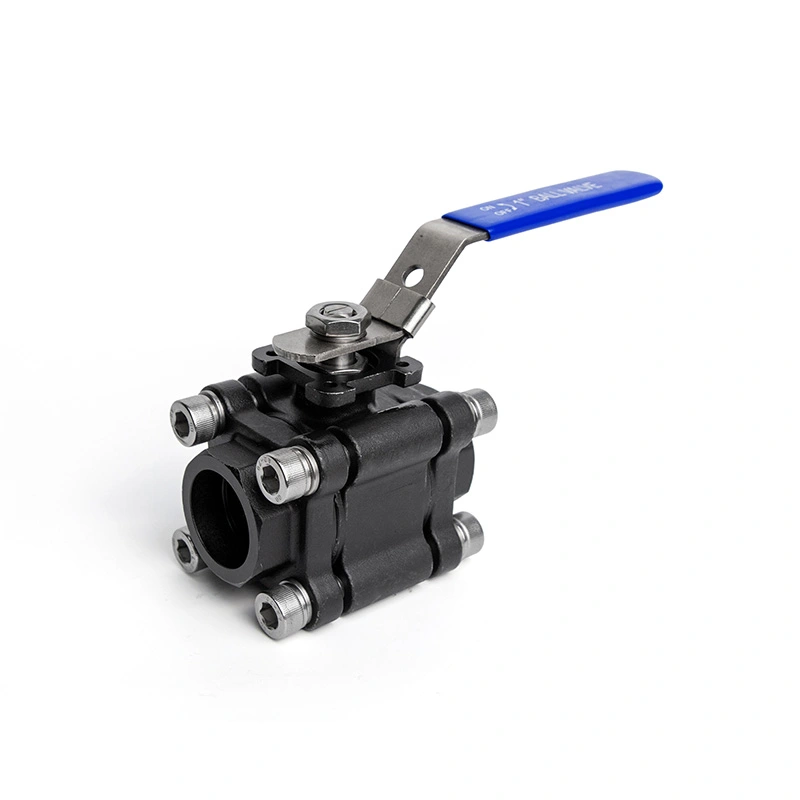

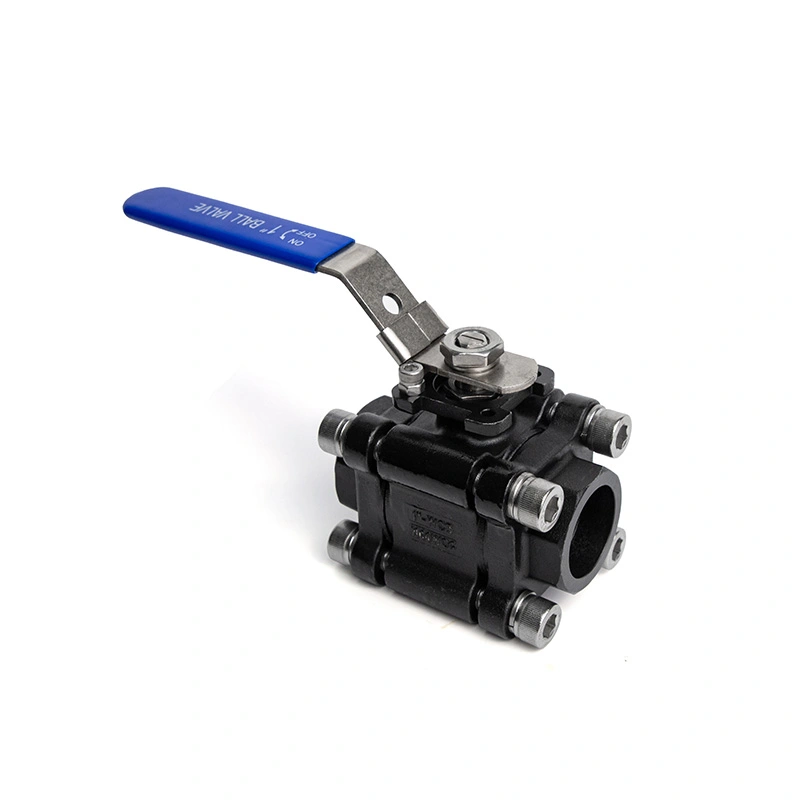

3PC guľový ventil z uhlíkovej ocele 2000WOG

3PC guľový ventil z uhlíkovej ocele 2000WOG je trojdielny guľový ventil s predĺženým driekom pre izolované potrubia, podzemné inštalácie a aplikácie, kde je potrebné predĺžiť prevádzkový bod. Hodnotenie 2000WOG a trojdielna konštrukcia ho predurčuje na vysokotlakové ovládanie tekutiny. Ventil je možné rozobrať na kontrola a výmena sedadiel alebo tesnení.

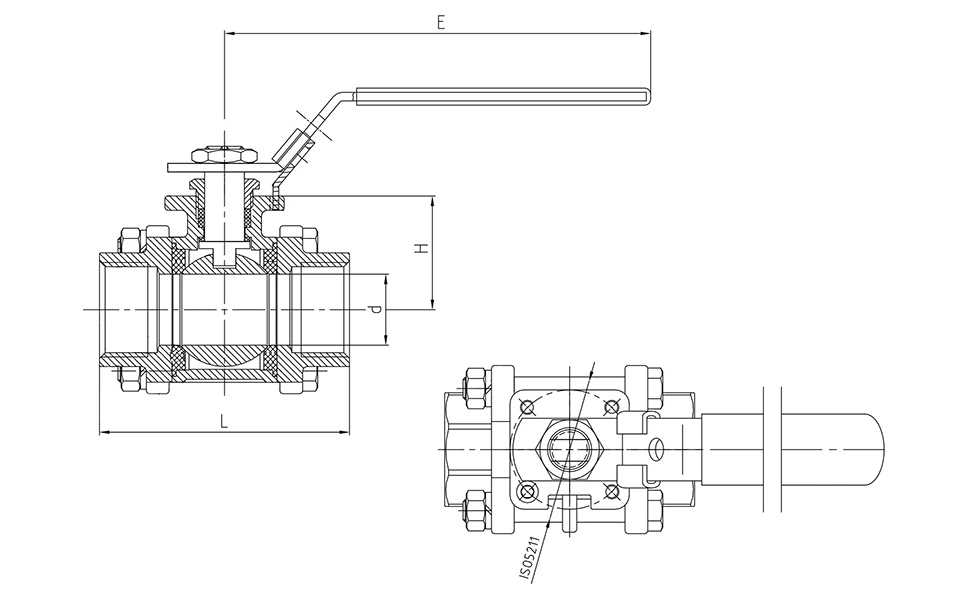

Hlavné rozmery

N: Závitové konce podľa ANSI B 2.1 NPT
B: Konce závitov podľa BS21 BSP

Kľúčové vlastnosti

1. Predĺžená stopka pre špeciálne podmienky inštalácie

Predĺžený driek poskytuje prístup k pracovnému bodu ventilu, keď je potrubie izolované, zakopané alebo inštalované na mieste s obmedzeným prístupom. Štruktúra drieku proti vyfúknutiu pomáha udržať driek vo vnútri tela ventilu ventil je pod tlakom.

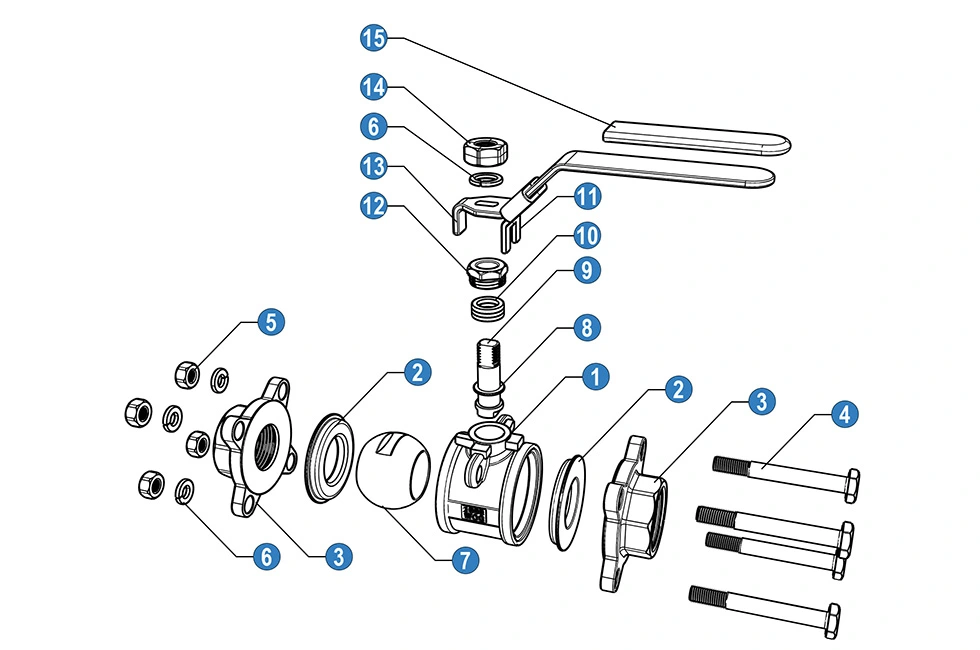

2. Trojdielna konštrukcia

Trojdielne telo umožňuje otvorenie ventilu za účelom kontroly a údržby. Sedadlá, tesnenia a iné vnútorné komponenty sú dostupné na výmenu v prípade potreby. Táto konštrukcia je praktická pre priemyselné potrubia systémy, kde je potrebná pravidelná údržba.

3. Maximálny tlak 1975PSI

The3PC guľový ventil z uhlíkovej ocele 2000WOGje uvedený s maximálnym tlakom 1975PSI. The použiteľný pracovný tlak závisí od veľkosti ventilu, teploty, média a menovitého tlaku a teploty. The Označenie 2000WOG sa vzťahuje na služby súvisiace s vodou, ropou a plynom podľa príslušných menovitých podmienok.

4. Pripojenia NPT a BSP

Ventil je dostupný so závitovým pripojením NPT a BSP. Výber pripojenia by mal zodpovedať potrubiu štandardné a inštalačné požiadavky.

Materiály a normy

Dodávaná konfigurácia používa ASTM A351 316 pre telo ventilu, ASTM A182 F316 pre guľôčku a vreteno a RPTFE (PTFE+15%fv) pre sedadlo. Ostatné materiály sú k dispozícii na požiadanie podľa požadovaných servisných podmienok.

Dizajn a výroba sú založené na ISO 17292/API 608. Testovanie a kontrola sa riadia API 598, pričom menovité hodnoty tlaku a teploty sú uvedené v norme ASME B16.34. Uvedený teplotný rozsah je -25 ℃ až 150 ℃.

Kontrola kvality

Kontrola výroby zahŕňa overenie vstupného materiálu, tlakové skúšky, skúšky tesnenia a hotového ventilu inšpekcia. Správy o skúške materiálu a príslušná dokumentácia k produktu môžu byť poskytnuté podľa ventilu požiadavky na konfiguráciu a objednávku.

Pre príslušné konfigurácie je k dispozícii dokumentácia ISO 9001 a CE. Materiál, sedadlo a tesniace komponenty môžu tiež zvoliť podľa požadovaného tlaku, teploty a média.

Aplikácie

Guľový ventil 3PC z uhlíkovej ocele 2000WOG možno zvážiť pre vysokotlakový servis v priemyselných potrubiach. systémy, vrátane úpravy vody, ropy a plynu, chemického spracovania, stlačeného vzduchu a všeobecnej kontroly tekutín. The predĺžené vreteno je užitočné najmä tam, kde izolácia alebo inštalačná hĺbka sťažuje štandardné vreteno ventilu prístup.

Pred výberom potvrďte pracovný tlak, teplotu, médium, veľkosť ventilu, typ pripojenia a dostupnosť inštalačný priestor. Kompatibilitu materiálu je potrebné skontrolovať pre telo, guľu, predstavec a sedlo.

FAQ

1. Aký je maximálny pracovný tlak guľového ventilu 3PC z uhlíkovej ocele 2000WOG?

Údaje o produkte uvádzajú maximálny tlak 1975 PSI. Mal by sa potvrdiť skutočný prípustný pracovný tlak podľa veľkosti ventilu, teploty, média a použiteľného menovitého tlaku a teploty.

2. Na čo slúži predĺžený kmeň?

Predĺžená tyč sa používa pre izolované potrubia, podzemné inštalácie a miesta, kde ventil funguje bod musí byť umiestnený mimo prípojky potrubia.

3. Aké závitové spojenia sú k dispozícii?

K dispozícii sú závitové pripojenia NPT a BSP. Pripojenie by sa malo zvoliť podľa normy potrubia a požiadavky na inštaláciu.

4. Môžu byť materiály ventilov prispôsobené?

áno. Iné materiály telesa, gule, drieku, sedla a tesnenia je možné dodať podľa požadovaného média, tlaku a teplotu.

5. Aké dokumenty je možné poskytnúť?

Podľa ventilu je možné poskytnúť správy o skúške materiálu a príslušné dokumenty o kontrole alebo produkte požiadavky na konfiguráciu a objednávku. Pre príslušné konfigurácie je k dispozícii dokumentácia ISO 9001 a CE.

6. Ako je ventil zabalený na export?

Ventily sú balené vo vlnitých kartónoch a preglejkových obaloch na export. Špecifikácie balenia môžu byť upravené podľa veľkosti ventilu, množstva a požiadaviek na prepravu.
