Ako môže trojcestný guľový ventil L Port zlepšiť riadenie prietoku v priemyselných potrubných systémoch

Shangtaiposkytuje aTrojcestný guľový ventil L Portnavrhnuté pre spoľahlivé prepínanie prietoku v priemyselných potrubných systémoch. S trojdielnym telom, predĺženými koncami privarenými na tupo a možnosťami konštrukcie z nehrdzavejúcej ocele tento ventil pomáha inžinierom riadiť vedenie tekutín, zjednodušiť usporiadanie potrubí a plánovať údržbu v náročných prevádzkových podmienkach.

Trojcestný guľový ventil s konfiguráciou L-port je určený na presmerovanie tekutiny medzi dve spojené vetvy potrubia. Jeho špeciálne opracovaná guľa vytvára priechod v tvare L, ktorý sa pri otáčaní rukoväte zarovnáva s vybranými portami. Na rozdiel od dizajnu T-portu, ktorý môže pripojiť viacero portov súčasne v závislosti od jeho konfigurácie, L-port ventil sa primárne používa na presmerovanie toku a výber zdroja. Výber správneho ventilu si vyžaduje pozornosť orientácii portu, materiálom telesa, kompatibilite sedla, hodnotám tlaku a teploty a štandardom pripojenia. Táto príručka vysvetľuje pracovný princíp, kľúčové výhody, priemyselné aplikácie a úvahy o nákupe trojcestných guľových ventilov s L-portom, čo pomáha inžinierom, tímom údržby a priemyselným nákupcom robiť informované rozhodnutia.

Obsah

• Čo je port trojcestného guľového ventilu L?
• Ako funguje trojcestný guľový ventil L-Port?
• L-Port vs. T-Port: Aký je rozdiel?
• Aké sú hlavné výhody?
• Kde sa používajú guľové ventily L-Port?
• Ako si vybrať správny ventil
• Technické špecifikácie na kontrolu
• Odporúčania na inštaláciu a údržbu
• Často kladené otázky
• Záver: Správne rozhodnutie o riadení toku

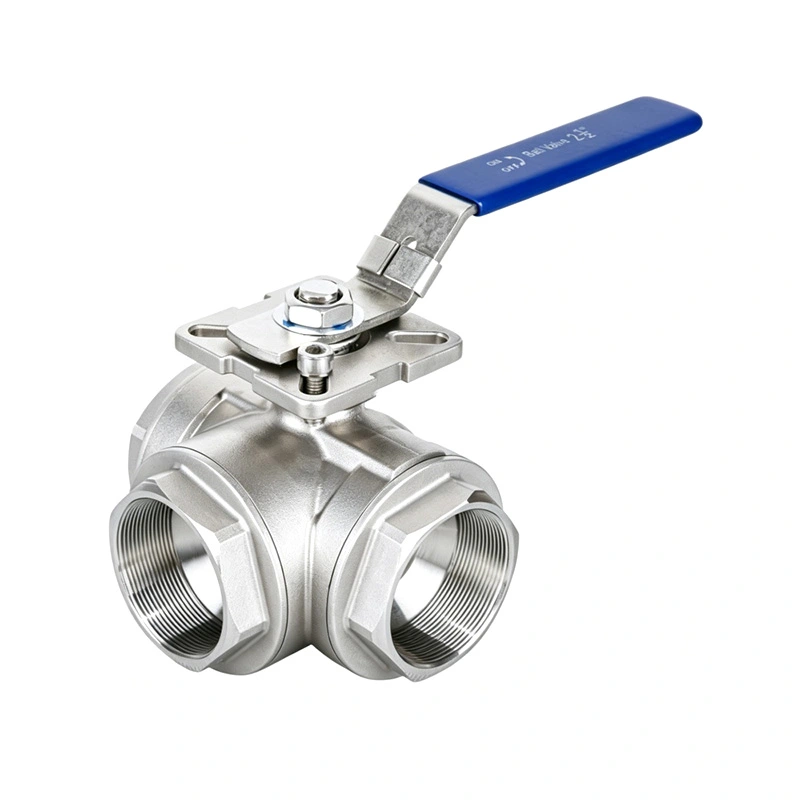

Čo je port trojcestného guľového ventilu L?

Trojcestný guľový ventil je mechanické zariadenie na reguláciu prietoku s tromi otvormi a rotujúcou guľou vo svojom tele. Vnútorný priechod určuje, ktoré porty komunikujú pri prevádzke ventilu. V konfigurácii L-port sa priechod podobá písmenu L, čo umožňuje ventilu nasmerovať tekutinu medzi vybrané pripojenia.

Potrubie môže mať napríklad jedno spoločné pripojenie a dva alternatívne výstupy. Ventil môže smerovať prichádzajúcu tekutinu smerom k prvému výstupu alebo ju prepínať na druhý výstup v závislosti od vnútorného priechodu a polohy rukoväte. Nepoužitá vetva je izolovaná v zamýšľanej prevádzkovej polohe, keď konštrukcia ventilu podporuje toto usporiadanie.

Produkt Shangtai kombinuje tento princíp smerovania toku s trojdielnym telom a predĺženými koncami privarenými na tupo. Dodatočná dĺžka zvarového konca poskytuje pracovný priestor pre inštaláciu potrubia a môže byť užitočná pri usporiadaní izolovaných alebo zakopaných potrubí, kde si špecifikovaný dizajn vyžaduje extra voľný priestor.

Bežné konštrukčné úvahy zahŕňajú:

• Teleso ventilu:Nehrdzavejúca oceľ alebo iné špecifikované materiály vybrané podľa použitia.
• Guľa a stopka:Komponenty zodpovedné za usmerňovanie toku a prenos prevádzkového krútiaceho momentu.
• Sedadlá a tesnenia:Diely, ktoré podporujú tesniaci výkon za špecifikovaných prevádzkových podmienok.
• Spojenia:Zváranie na tupo, závitové alebo iné konfigurácie v závislosti od zvoleného modelu.
• Operačný mechanizmus:Ručná rukoväť alebo kompatibilný ovládač, ak je k dispozícii.

Konečná konfigurácia by mala byť vždy skontrolovaná podľa schválených výkresov a technickej dokumentácie výrobcu.

Ako funguje trojcestný guľový ventil L-Port?

Ventil funguje otáčaním špeciálne vyvŕtanej gule v tele ventilu. Keď sa guľový priechod zarovná s dvoma vybranými portami, tekutina môže prechádzať medzi týmito pripojeniami. Zmenou orientácie lopty sa zmení dostupná dráha toku.

V typickom usporiadaní odklonenia prevádzková postupnosť zahŕňa nasledujúce podmienky:

1. Prvá poloha toku:Spoločný port sa pripája k jednej vybranej vetve, čo umožňuje tekutine sledovať prvú trasu.
2. Operácia výmeny:Obsluha otáča rukoväťou podľa návodu na obsluhu výrobcu.
3. Druhá prietoková poloha:Vnútorný priechod je zarovnaný s alternatívnou vetvou a presmeruje tekutinu.
4. Izolačná poloha, ak je navrhnutá:Niektoré konfigurácie L-portu poskytujú polohu, ktorá blokuje všetky tri porty. Táto schopnosť musí byť overená pre konkrétny ventil.

Číslovanie portov, orientácia rukoväte, uhol natočenia a dostupné polohy zastavenia sa medzi jednotlivými dizajnmi líšia. Preto by operátori nikdy nemali predpokladať, že konkrétny smer rukoväte vždy zodpovedá rovnakej dráhe toku.

Pred uvedením do prevádzky skontrolujte vývojový diagram ventilu a potvrďte zamýšľané pripojenia v každej povolenej prevádzkovej polohe. Toto je obzvlášť dôležité v automatizovaných systémoch, kde nesprávna sekvencia ovládačov môže prerušiť výrobu alebo poslať kvapalinu na neplánované miesto určenia.

L-Port vs. T-Port: Aký je rozdiel?

Hoci oba návrhy používajú tri porty, ich vnútorné guľôčkové priechody slúžia na rôzne účely. Výber medzi nimi závisí predovšetkým od toho, či systém potrebuje prepínať prietok medzi vetvami alebo spájať niekoľko ciest pre miešanie a distribúciu.

Tabuľka popisuje skôr všeobecné konštrukčné princípy, než aby zaručovala prevádzkovú postupnosť každého ventilu. Výrobcovia môžu ponúkať rôzne usporiadanie guľôčok, konfigurácie sedadiel a polohy zastavenia.

Pre aplikácie, kde musia zostať dva zdroje tekutín oddelené, môže byť vhodný dizajn L-portu, ak jeho schválený vývojový diagram potvrdzuje požadovanú izoláciu. Tam, kde je potrebná súčasná komunikácia medzi niekoľkými portami, môže byť vhodnejší dizajn T-portu.

Pre ďalšie informácie si pred dokončením výberu prečítajte informácie o produkte výrobcu trojcestného guľového ventilu s L-portom.

Aké sú hlavné výhody?

1. Flexibilné smerovanie toku

L-portový ventil umožňuje operátorom prepínať medzi určenými potrubnými vetvami bez inštalácie samostatných ventilov v každom bode prestavenia. To môže zjednodušiť usporiadanie zariadení používaných na prenos tekutín, výber zdroja a smerovanie procesu.

2. Priestorovo efektívny dizajn potrubia

Kombinácia viacerých prietokových pripojení v jednom telese ventilu môže znížiť počet jednotlivých komponentov požadovaných vo vhodných inštaláciách. Menej komponentov môže znamenať aj menej pripojovacích bodov, ktoré si vyžadujú kontrolu, aj keď o skutočných úsporách rozhoduje celkový návrh systému.

3. Možnosti materiálu z nehrdzavejúcej ocele

Konštrukcia z nehrdzavejúcej ocele môže poskytnúť užitočnú odolnosť proti korózii v kompatibilných priemyselných prostrediach. Vhodná trieda závisí od procesného média, koncentrácie chloridov, čistiacich chemikálií, teploty a iných prevádzkových podmienok. Výber materiálu by mal byť založený skôr na overenej kompatibilite než na predpoklade, že všetky nehrdzavejúce ocele fungujú rovnako.

4. Prístup k údržbe prostredníctvom trojdielnej konštrukcie

Trojdielne telo môže zjednodušiť vnútornú kontrolu a servis, pretože ventil je možné rozobrať podľa postupov výrobcu. Po izolácii, odtlakovaní, vypustení a zaistení bezpečnosti potrubia môže kvalifikovaný personál údržby skontrolovať opraviteľné komponenty a v prípade potreby vymeniť kompatibilné sedlá alebo tesnenia.

5. Predĺžené konce zvaru na tupo pre špecifické inštalácie

Predĺžené konce privarené na tupo môžu poskytnúť dodatočnú vôľu počas zvárania potrubia, najmä v usporiadaniach zahŕňajúcich izoláciu alebo podzemné potrubie. Správna inštalácia zostáva zásadná: postupy zvárania musia kontrolovať vstup tepla, aby sa predišlo poškodeniu sediel, tesnení alebo iných vnútorných komponentov citlivých na teplotu.

Kde sa používajú guľové ventily L-Port?

Vďaka schopnosti presmerovať tok je táto konfigurácia ventilu užitočná v niekoľkých priemyselných odvetviach. Jeho vhodnosť závisí od procesného média, tlaku, teploty, usporiadania pripojenia a požadovaného uzatváracieho výkonu.

• Petrochemické spracovanie:Prepínanie kompatibilných procesných tokov medzi určenými vetvami potrubia.
• Ropné a plynové systémy:Výber alternatívnych trás prietoku v aplikáciách, kde je vhodný tlakový stupeň ventilu a kompatibilita materiálu.
• Systémy tepelnej energie:Presmerovanie kompatibilných tekutín medzi procesnými okruhmi alebo pripojeniami zariadení.
• Úprava vody:Prepínanie tokov vody medzi vybranými čistiarňami alebo vetvami systému.
• Priemyselné vybavenie:Zmena trasy prívodu tekutiny na podporu rôznych prevádzkových režimov alebo údržbových opatrení.

Napríklad zariadenie na úpravu vody môže použiť L-portový ventil na výber medzi dvoma určenými trasami toku. Počas návrhu systému by mali inžinieri pred uvedením ventilu do prevádzky overiť mapu portu, zamýšľaný stav izolácie a dôsledky zmeny prietokovej cesty.

Nie každý trojcestný guľový ventil je vhodný pre každú kvapalinu alebo prevádzkové podmienky. Abrazívne častice, viskózne médiá, korozívne chemikálie, vysoký diferenciálny tlak a zvýšené teploty môžu ovplyvniť životnosť sedadla a tesniaci výkon. Ventil musí byť vybraný pre skutočnú službu, a nie samotný názov odvetvia.

Ako si vybrať správny ventil

Nákup trojcestného guľového ventilu zahŕňa viac ako len dodržanie menovitého priemeru potrubia. Spoľahlivý proces výberu by mal začať s požadovanou prietokovou funkciou a pokračovať cez materiálovú kompatibilitu, mechanické menovité hodnoty, inštalačné rozmery a požiadavky na údržbu.

1. Definujte požadovaný vzor toku

Identifikujte spoločný port, alternatívne vetvy a každú požadovanú prevádzkovú polohu. Získajte vývojový diagram výrobcu, aby ste si overili, ktoré porty sú pripojené a ktoré sú v každej polohe izolované.

2. Potvrďte požiadavky na tlak a teplotu

Skontrolujte menovitý prevádzkový tlak pri skutočnej prevádzkovej teplote. Hodnoty tlaku sa môžu meniť s teplotou a výberom materiálu, takže maximálna hodnota tlaku by sa nikdy nemala brať do úvahy nezávisle od špecifikovaných podmienok.

3. Zvoľte Kompatibilné materiály tela a tesnenia

Porovnajte procesné médium s navrhovaným materiálom telesa, gule, drieku, sedla a tesnenia. Sedadlá na báze PTFE a vystužené varianty PTFE majú rôzne mechanické a tepelné vlastnosti. Chemická znášanlivosť a povolený rozsah prevádzky výrobcu by sa mali potvrdiť pre každú aplikáciu.

4. Skontrolujte štandard pripojenia

Overte špecifikovaný typ pripojenia, rozmery a príslušnú normu. Pri inštaláciách zváraním natupo si preštudujte prípravu konca a rozmerové výkresy. Závitové a zvárané spoje nie sú zameniteľné bez vhodne navrhnutého usporiadania potrubia.

5. Rozhodnite sa pre manuálnu alebo automatickú prevádzku

Na občasné zmeny trasy môže postačovať ručná rukoväť. Ak je potrebné časté spínanie alebo diaľkové ovládanie, opýtajte sa, či je k dispozícii kompatibilný pneumatický alebo elektrický pohon. Potvrďte prevádzkový krútiaci moment, požadovanú dráhu, spätnú väzbu polohy a požadovanú odozvu počas výpadku napájania alebo prívodu vzduchu.

6. Vyhodnoťte potreby inšpekcie a dokumentácie

V prípade kritických služieb objasnite identifikáciu materiálu, dokumentáciu tlakových skúšok, kontrolu rozmerov, sledovateľnosť a akékoľvek požiadavky na prijatie špecifické pre daný projekt. Tieto záznamy pomáhajú nákupným tímom a technikom overiť, či dodaný ventil zodpovedá schválenej špecifikácii.

Technické špecifikácie na kontrolu

Publikované informácie o produkte spoločnosti Shangtai poskytujú užitočný východiskový bod pre hodnotenie trojcestného guľového ventilu s L-portom s trojdielnym telom a predĺženými koncami privarenými na tupo. Hodnoty uvedené nižšie opisujú konfiguráciu odkazovaného produktu a mali by byť pred nákupom potvrdené na základe cenovej ponuky a aktuálneho schváleného údajového listu.

Tieto čísla nie sú univerzálne hodnoty pre všetky ventily s kanálom L. Stránka produktu tiež pojednáva o alternatívnych materiáloch a konfiguráciách tesnenia. Kupujúci by si pre svoju objednávku mali vyžiadať najnovší technický výkres a písomné potvrdenie tlakovo-teplotnej obálky, detaily pripojenia a materiálové zloženie.

Odporúčania na inštaláciu a údržbu

Správna inštalácia a plánovaná údržba pomáhajú zachovať výkon ventilu a skrátiť prestoje, ktorým sa dá vyhnúť. Nasledujúce postupy sú užitočné pre tímy inžinierov, uvádzanie do prevádzky a údržbu.

• Pred inštaláciou skontrolujte:Skontrolujte teleso ventilu, zvarové konce, ovládací mechanizmus a ochranný obal, či nie sú poškodené alebo znečistené.
• Skontrolujte smer prúdenia:Pred pripojením ventilu porovnajte skutočné usporiadanie portu so schválenou schémou potrubia.
• Použite vhodné postupy zvárania:Pri konštrukciách s tupým zvarom dodržujte kvalifikované postupy a regulujte prívod tepla v súlade s pokynmi výrobcu.
• Otestujte prevádzkovú postupnosť:Ak je to bezpečné a vhodné, pred zavedením procesného média overte polohu rukoväte a označenie dráhy toku.
• Zabráňte nebezpečnej údržbe:Pred demontážou izolujte ventil, uvoľnite tlak, vypustite nebezpečný obsah a vykonajte zablokovanie a bezpečnostné postupy na mieste.
• Skontrolujte sedadlá a tesnenia:V intervaloch vhodných pre servis kontrolujte opotrebovanie, chemické poškodenie, úniky a prevádzkové problémy.
• Uchovávajte technické záznamy:Dokumentujte kontroly, výmeny, výsledky testov a akékoľvek zmeny prevádzkových podmienok.

Guľové ventily sú vo všeobecnosti určené na prevádzku a smerovanie prietoku, nie na nepretržité škrtenie, pokiaľ výrobca túto povinnosť výslovne neschváli. Prevádzka ventilu v nevhodnej čiastočne otvorenej polohe môže za určitých podmienok zvýšiť turbulenciu, eróziu alebo poškodenie sedla.

Často kladené otázky

1. Aká je hlavná funkcia L Port trojcestného guľového ventilu?

Jeho primárnou funkciou je presmerovanie tekutiny medzi vybranými vetvami potrubia. Priechod v tvare L vo vnútri gule spája určené porty podľa orientácie ventilu. Na potvrdenie presnej prevádzkovej postupnosti a izolačnej schopnosti je potrebné nahliadnuť do schváleného vývojového diagramu.

2. Aký je rozdiel medzi guľovým ventilom L a T?

Dizajn L-portu sa používa hlavne na prepínanie toku alebo presmerovanie medzi vybranými portami. Dizajn T-portu ponúka ďalšie vzory pripojenia a umožňuje všetkým trom portom komunikovať súčasne. Správna voľba závisí od požadovanej procesnej funkcie a od konfigurácie portu výrobcu.

3. Môže trojcestný guľový ventil s L-portom úplne uzavrieť prietok?

Niektoré konštrukcie L-portu zahŕňajú polohu zatvorenia všetkých portov, zatiaľ čo iné majú odlišné prevádzkové usporiadanie. Úplná izolácia musí byť potvrdená z vývojového diagramu konkrétneho ventilu a špecifikácií tesnenia. Ak je izolácia kritická z hľadiska bezpečnosti, overte požadovaný výkon pri úniku a či je potrebné ďalšie izolačné zariadenie.

4. Ktoré materiály sú vhodné pre guľový ventil s L-portom?

Výber materiálu závisí od kvapaliny, vystavenia korózii, tlaku, teploty a požiadaviek na čistenie. Nerezové ocele ako 304 alebo 316 môžu vyhovovať mnohým aplikáciám, zatiaľ čo sedadlá na báze PTFE alebo vystužené sedadlá môžu byť vhodné pre určité služby. Kompletná kombinácia zmáčaného materiálu sa musí skontrolovať z hľadiska kompatibility.

5. Aké informácie sú potrebné na vyžiadanie cenovej ponuky?

Uveďte nominálnu veľkosť ventilu, požadované usporiadanie portov, typ pripojenia, tlakové a teplotné podmienky, procesné médium, preferované materiály, množstvo a spôsob prevádzky. Výkresy potrubí, požadovaná postupnosť toku a požiadavky na kontrolu špecifické pre projekt môžu pomôcť dodávateľovi potvrdiť vhodnú konfiguráciu.

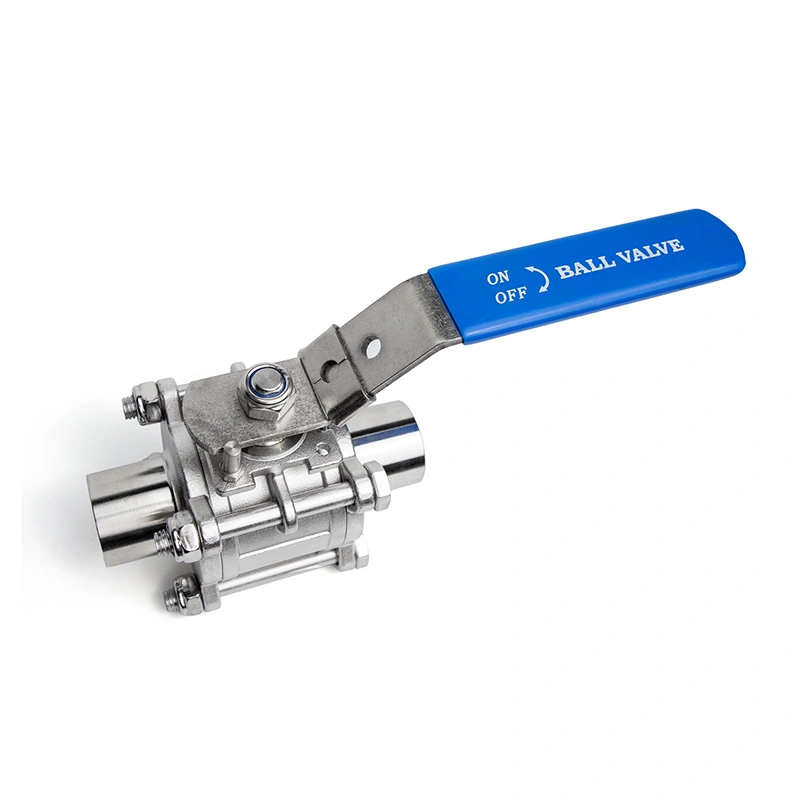

6. Prečo uvažovať o trojdielnom ventile s predĺženými koncami privarenými na tupo?

Trojdielna konštrukcia môže zjednodušiť prístup k servisovateľným vnútorným komponentom v súlade s postupom údržby výrobcu. Predĺžené konce privarené na tupo môžu poskytnúť dodatočnú vôľu pre zváranie a môžu vyhovovať určitým usporiadaniam izolovaného alebo podzemného potrubia. Rozmery a spôsob inštalácie je potrebné skontrolovať pred objednávkou.

Záver: Správne rozhodnutie o riadení toku

Trojcestný guľový ventil s L-portom môže poskytnúť praktické riešenie na prepínanie kvapaliny medzi určenými vetvami potrubia. Jeho účinnosť závisí od výberu správneho usporiadania portov, overenia tlakových a teplotných limitov, výberu kompatibilných materiálov a zaistenia, že prevádzkové polohy ventilu zodpovedajú procesným požiadavkám. Konštrukčné detaily, ako je trojdielne telo a predĺžené konce privarené na tupo, môžu tiež ovplyvniť plánovanie inštalácie a dlhodobú údržbu.

Shangtai ponúka informácie o produkte a možnosti konfigurácie na podporu výberu priemyselných ventilov. Ak porovnávate konštrukcie L-portu, plánujete nový potrubný systém alebo vymieňate existujúci ventil, prečítajte si špecifikácie L Port trojcestného guľového ventilu a pripravte si prevádzkové požiadavky pred zadaním objednávky. Kontaktujte náš tím, aby sme prediskutovali vašu žiadosť, potvrdili technické podrobnosti a vyžiadali si vhodnú cenovú ponuku. Prosímkontaktujte násdnes preskúmať ventilové riešenia prispôsobené vašim potrebám v oblasti riadenia prietoku v priemysle.
