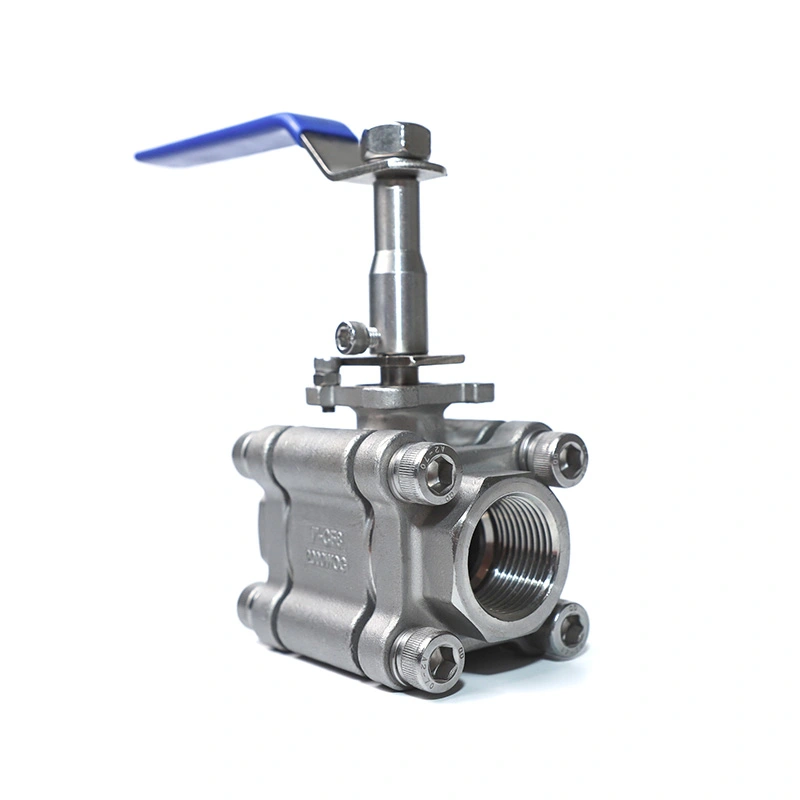

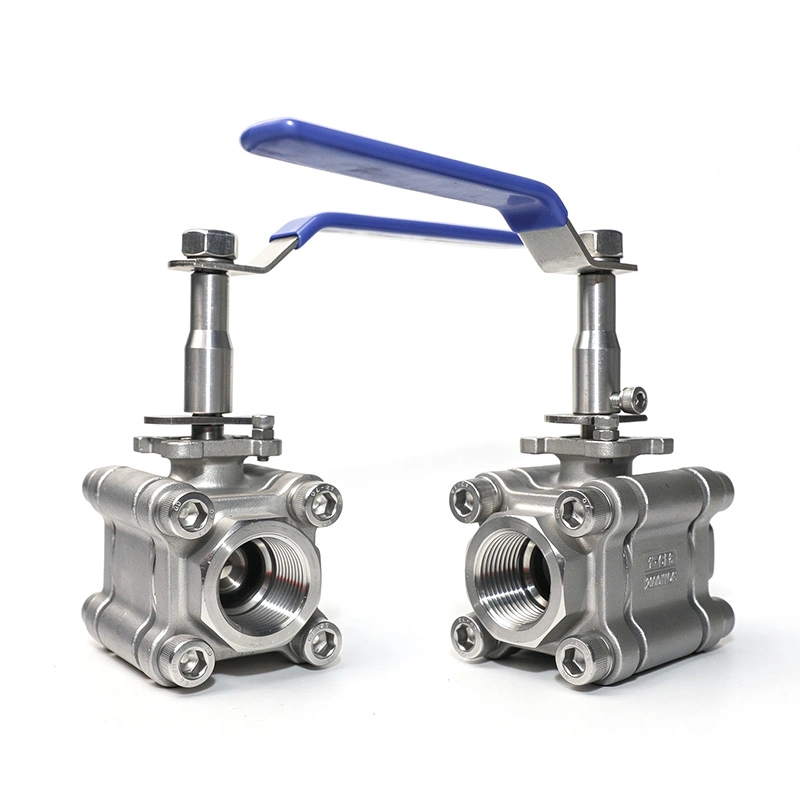

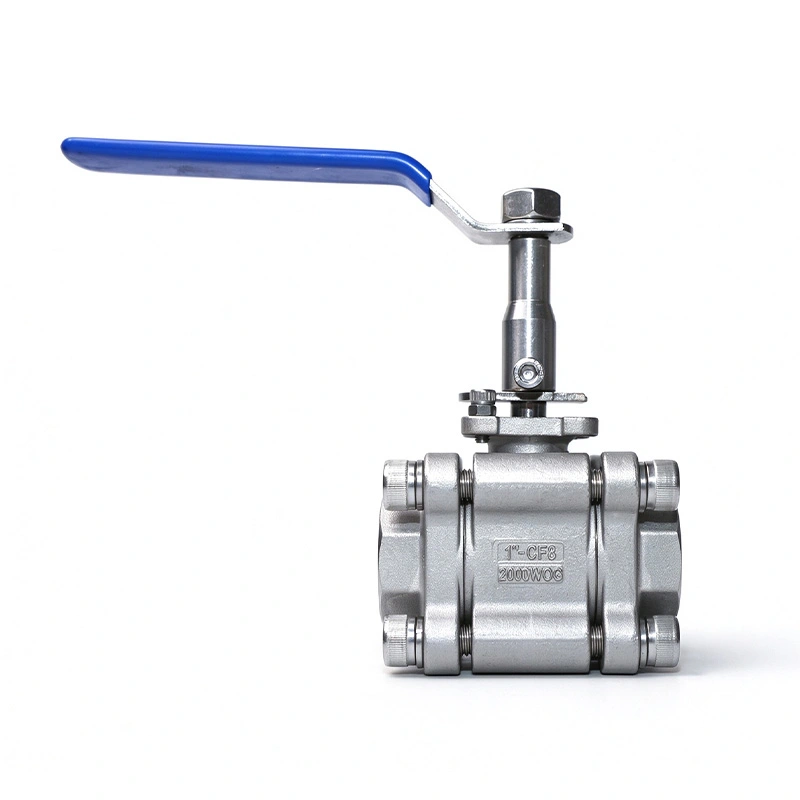

3PC guľový ventil z nehrdzavejúcej ocele 2000WOG predĺžený driek

3PC guľový ventil z nehrdzavejúcej ocele 2000WOG predĺžený driek je určený pre izolované potrubia, podzemné inštalácie a iné aplikácie, kde je potrebné predĺžiť pracovný bod ventilu. Ventil je vyrobený z nehrdzavejúcej ocele 316 telo, guľa a vreteno, trojdielna konštrukcia a závitové spojenia NPT alebo BSP. Predĺžená stopka umožňuje ventil, ktorý sa má ovládať mimo izolovanej alebo zakopanej časti potrubia.

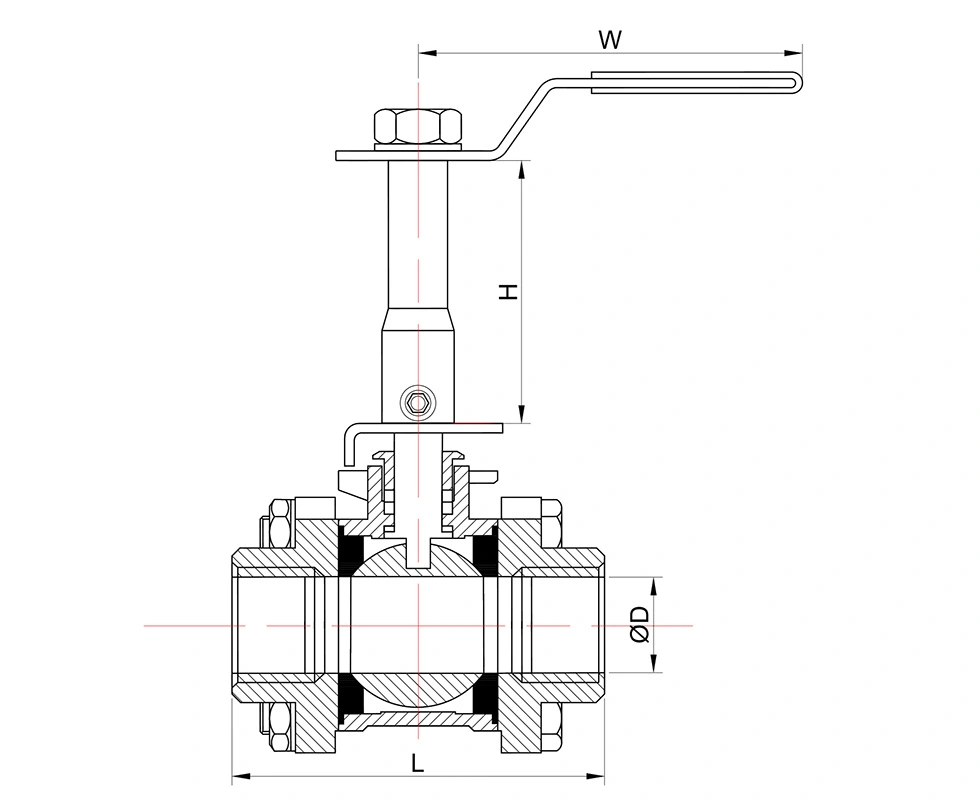

Hlavné rozmery

Všeobecné rozmery:

Kľúčové vlastnosti

1. Predĺžený driek pre izolované a zakopané potrubia

Predĺžený driek umiestňuje pracovný bod nad alebo mimo oblasti pripojenia potrubia. Táto konfigurácia je užitočné tam, kde izolácia potrubia, podzemná inštalácia alebo obmedzený prístup sťažujú prevádzku štandardného drieku. Vreteno tiež používa štruktúru proti vyfúknutiu pre tlakovú službu.

2. Konštrukcia z nehrdzavejúcej ocele 316

Telo je vyrobené z nehrdzavejúcej ocele ASTM A351 CF8M, zatiaľ čo guľa a predstavec používajú ASTM A182 F316. Tieto materiály poskytujú odolnosť proti korózii pre kompatibilné aplikácie vo vode, oleji, plyne a priemyselných kvapalinách. Sedadlo RPTFE je špecifikované pre uvedený teplotný rozsah a prevádzkové podmienky.

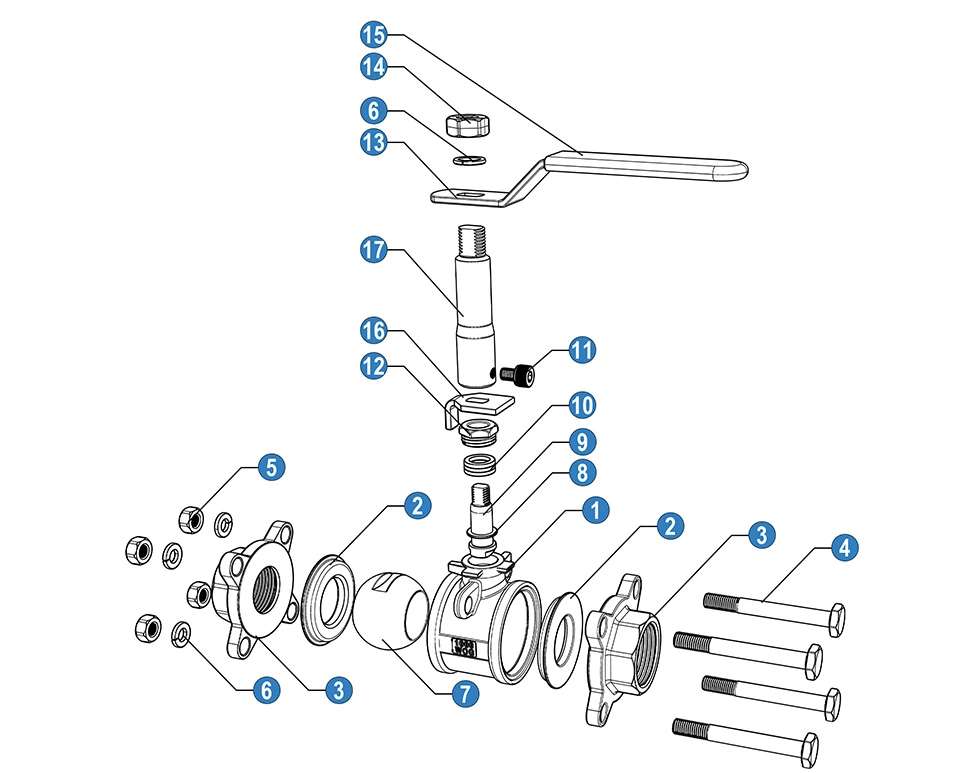

3. Trojdielne telo

Trojdielne telo umožňuje prístup k vnútorným komponentom pre kontrolu a údržbu. Ventil môže byť demontované, keď je potrebné skontrolovať alebo vymeniť sedadlo, tesnenia alebo iné vnútorné časti, čo je užitočné pre údržba inštalovaných potrubných systémov.

4. Hodnotenie tlaku 2000WOG

Predĺžený driek 3PC s nerezovým guľovým ventilom 2000WOG je určený pre vysokotlakovú reguláciu tekutiny. maximálny tlak 1975 PSI uvedený v údajoch o produkte. Použiteľný pracovný tlak by sa mal potvrdiť podľa veľkosti ventilu, teploty, média a príslušnej tlakovo-teplotnej triedy.

Niermy a kontrola kvality

Ventil je vyrobený v súlade s požiadavkami ISO 17292/API 608 s referenčnými hodnotami tlaku a teploty podľa ASME B16.34 a testovanie a kontrola podľa API 598. Výrobná kontrola zahŕňa vstupný materiál kontroly, tlakové skúšky, skúšky tesnenia a dokončená kontrola ventilov.

Pre príslušné konfigurácie ventilov je k dispozícii dokumentácia ISO 9001 a CE. Môžu byť aj protokoly o skúškach materiálu poskytované podľa požiadaviek objednávky a dokumentácie.

Aplikácie

Predĺžený vreteno 3PC s nerezovým guľovým ventilom 2000WOG možno použiť v potrubných systémoch, kde je predĺžený ventil vyžaduje sa prevádzka vrátane izolovaných technologických liniek, podzemných potrubí, úpravy vody, ropných a plynových systémov, chemické spracovanie a všeobecná kontrola priemyselných tekutín.

Pred výberom skontrolujte potrubné médium, prevádzkový tlak, teplotu, štandard pripojenia a dostupnosť inštalačný priestor. Materiálová kompatibilita by mala byť potvrdená aj pre telo, guľu, predstavec a sedlo.

FAQ

1. Na čo slúži predĺžený kmeň?

Predĺžená stopka sa používa pre izolované potrubia, podzemné inštalácie a iné miesta, kde je ventil pracovný bod musí byť umiestnený mimo prípojky potrubia. Poskytuje prístup k ventilu bez odstránenie okolitej izolácie alebo odkrytie zakopanej časti potrubia.

2. Aké materiály sa používajú na ventil?

Telo je ASTM A351 CF8M (316), zatiaľ čo guľa a predstavec sú ASTM A182 F316. Štandardné sedadlo je RPTFE (PTFE + 15 % fv). Ďalšie materiály sú k dispozícii podľa požadovaných servisných podmienok.

3. Aký tlakový a teplotný rozsah ventil podporuje?

Údaje o produkte uvádzajú maximálny tlak 1975 PSI a teplotný rozsah -25 ℃ až 150 ℃. Skutočne prípustné tlak závisí od veľkosti ventilu, teploty, média a použiteľného menovitého tlaku a teploty.

4. Aké závitové spojenia sú k dispozícii?

Štandardné závitové pripojenia sú NPT a BSP. Ďalšie požiadavky na pripojenie je možné prediskutovať podľa špecifikácia potrubia.

5. Je možné materiál a tesniace komponenty prispôsobiť?

áno. Iné materiály telesa, gule, drieku, sedla a tesnenia je možné dodať podľa prevádzkového média, tlaku a požiadavky na teplotu.

6. Aké dokumenty sú k dispozícii?

Použiteľná produktová dokumentácia môže zahŕňať správy o skúške materiálu, záznamy o kontrole a ISO 9001 alebo CE dokumentáciu pre príslušnú konfiguráciu ventilu.

7. Ako je ventil zabalený na export?

Ventily sú balené vo vlnitých kartónoch a preglejkových obaloch na export. Balenie je možné upraviť podľa veľkosti ventilu, množstva objednávky a požiadaviek na prepravu.
