Keď je dôležitá čistota, odolnosť proti korózii, kompaktná automatizácia a spoľahlivé vypnutie,Shangtaiposkytuje1PC elektrolyticky leštený guľový ventil z nehrdzavejúcej ocele s priamou montážouako praktické riešenie pre náročné systémy riadenia tekutín. Jeho elektrolyticky leštený povrch z nehrdzavejúcej ocele, priama montážna konštrukcia pohonu a presne opracované komponenty ho robia vhodným pre farmaceutické, potravinárske, vodné, chemické a automatizované priemyselné aplikácie.

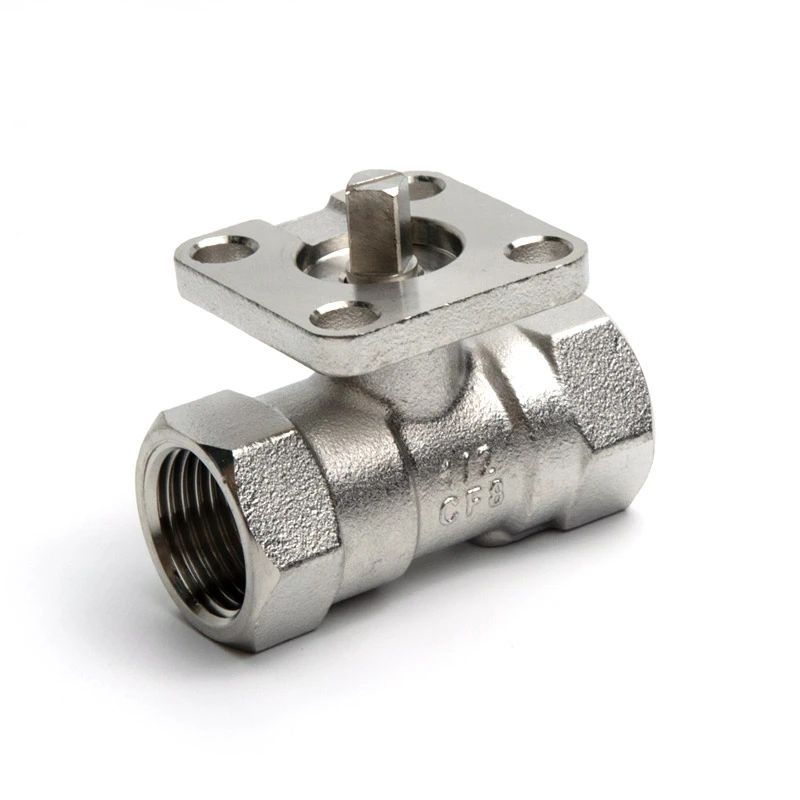

Elektricky leštený guľový ventil 1PC z nehrdzavejúcej ocele s priamou montážou kombinuje jednodielnu konštrukciu s elektrolyticky lešteným povrchom a integrovanou platformou pre priamu montáž. Elektroleštenie vytvára hladší a rovnomernejší povrch nehrdzavejúcej ocele, pomáha znižovať hromadenie zvyškov a zjednodušuje čistenie. Štruktúra priamej montáže umožňuje inštaláciu kompatibilných pneumatických alebo elektrických pohonov bez dodatočných montážnych konzol, čím sa vytvára kompaktnejšie riešenie automatizácie. S možnosťami z nehrdzavejúcej ocele 304 a 316, závitovými pripojeniami NPT alebo BSP, rozsahom veľkostí 1/4"–2" a tlakovou kapacitou až 285 PSI môže tento typ guľového ventilu spĺňať širokú škálu požiadaviek na riadenie priemyselných tekutín.
Obsah
Prečo si vybrať galvanicky leštený guľový ventil z nehrdzavejúcej ocele?
Ako návrh priamej montáže zlepšuje automatizáciu?
Čo robí konštrukciu z jedného kusu praktickou?
Kde sa dá tento guľový ventil použiť?
Kľúčové špecifikácie na prvý pohľad
Ako by si mali kupujúci vybrať správny ventil?
Kľúčové výhody pre priemyselných nákupcov
Prečo zvážiť Shangtai pre svoj projekt ventilov?
Prečo si vybrať galvanicky leštený guľový ventil z nehrdzavejúcej ocele?
Stav povrchu je dôležitým faktorom, keď ventil pracuje v systémoch, kde záleží na čistote, odolnosti voči korózii a účinnosti údržby. Elektroleštenie odstraňuje mikroskopické nerovnosti z povrchu nehrdzavejúcej ocele a vytvára hladší povrch. To môže pomôcť znížiť oblasti, kde sa môžu hromadiť kontaminanty alebo zvyšky procesu.
Pri aplikáciách vyžadujúcich časté čistenie alebo náročné hygienické požiadavky môže hladký povrch ventilu zjednodušiť údržbu. Nerezová oceľ tiež poskytuje silnú kombináciu mechanickej odolnosti a odolnosti proti korózii, vďaka čomu je vhodná pre širokú škálu priemyselných prostredí.
Ventil Shangtai je k dispozícii s nehrdzavejúcou oceľou 304 ako štandardná možnosť materiálu, zatiaľ čo konfigurácie z nehrdzavejúcej ocele 316 je možné vybrať, keď podmienky projektu vyžadujú dodatočnú odolnosť proti korózii. Stránka produktu špecifikuje ASTM A351 CF8 (304) pre telo, pričom nehrdzavejúca oceľ sa používa na hlavné zvlhčované komponenty a tesniace komponenty na báze PTFE.
- Hladší povrch z elektrolyticky leštenej nehrdzavejúcej ocele
- Zlepšená odolnosť proti korózii a povrchovej kontaminácii
- Jednoduchšie čistenie a údržba
- Vhodné pre kvapalinové systémy citlivé na čistotu
- Dostupné v rôznych konfiguráciách materiálov z nehrdzavejúcej ocele
Ako návrh priamej montáže zlepšuje automatizáciu?
Priemyselná automatizácia ventilov často vyžaduje spoľahlivé spojenie medzi ventilom a pohonom. Tradičné usporiadania môžu vyžadovať samostatné držiaky alebo montážny hardvér, čím sa zvyšuje počet komponentov a celková plocha inštalácie.
Guľový ventil s priamou montážou integruje montážnu platformu ovládača do konštrukcie ventilu. Kompatibilné pneumatické alebo elektrické pohony môžu byť preto inštalované priamo, čo pomáha zjednodušiť mechanické usporiadanie. To je užitočné najmä pre výrobcov zariadení a systémových integrátorov, ktorí navrhujú kompaktné automatizované zostavy riadenia tekutín.
Konštrukcia s priamou montážou môže poskytnúť niekoľko praktických výhod:
- Kompaktná inštalácia:Eliminuje potrebu samostatnej montážnej konzoly v kompatibilných konfiguráciách.
- Menej komponentov:Jednoduchšie pripojenie môže znížiť dodatočný hardvér.
- Pripravenosť na automatizáciu:Podporuje integráciu s pneumatickým alebo elektrickým ovládaním.
- Flexibilná prevádzka:Pre vhodné ručné použitie možno zvážiť aj predĺžené rukoväte.
- Jednoduchšia integrácia systému:Štandardizovaná montážna koncepcia je užitočná pre OEM zariadenia a automatizované procesné systémy.
Čo robí konštrukciu z jedného kusu praktickou?
Jednodielne telo guľového ventilu poskytuje jednoduchú konštrukciu pre aplikácie, kde sa uprednostňuje kompaktné a robustné usporiadanie ventilu. Ventil používa guľový ovládací mechanizmus na riadenie prietoku tekutiny, zatiaľ čo sedlo a tesniace komponenty poskytujú potrebnú uzatváraciu funkciu.
Dôležité je aj presné opracovanie. Presné rozmery medzi telom, guľôčkou, driekom a tesniacimi komponentmi pomáhajú zabezpečiť plynulú prevádzku a spoľahlivé tesnenie. Shangtai špecifikuje presne opracované komponenty a kontrolu materiálu ako súčasť svojho výrobného prístupu.
Ventil tiež obsahuje protivyfúknutie drieku a blokovacie zariadenie. Tieto vlastnosti môžu byť cenné v priemyselných inštaláciách, kde sú dôležitými faktormi riadená prevádzka a mechanické zabezpečenie.
Kde sa dá tento guľový ventil použiť?
Vďaka kombinácii elektrolyticky leštenej nehrdzavejúcej ocele, kompaktnej konštrukcie a priamej montáže pohonu je tento ventil vhodný pre aplikácie, kde sa vyžaduje izolácia tekutín aj automatizácia.
Typické oblasti použitia zahŕňajú:
- Farmaceutické vybavenie:Užitočné tam, kde sú dôležité hladké povrchy a čistiteľné komponenty na riadenie prietoku.
- Spracovanie potravín:Vhodné pre kvapalinové systémy vyžadujúce komponenty z nehrdzavejúcej ocele.
- Úprava vody:Vhodné pre automatizované body izolácie a kontroly prietoku.
- Chemické spracovanie:Konštrukcia z nehrdzavejúcej ocele môže poskytnúť odolnosť vo vybraných procesných prostrediach.
- Priemyselná automatizácia:Priama montáž pohonu podporuje automatické otváranie a zatváranie.
- OEM vybavenie:Kompaktná konfigurácia ventilu môže zjednodušiť integráciu do zabalených strojov.
Vhodnosť aplikácie by sa mala vždy posudzovať vzhľadom na aktuálnu kvapalinu, tlak, teplotu, chemickú kompatibilitu, štandard pripojenia a požiadavky na ovládač.
Kľúčové špecifikácie na prvý pohľad
Nasledujúce špecifikácie poskytujú praktickú referenciu pre inžinierov, distribútorov, OEM nákupcov a systémových integrátorov hodnotiacich tento ventil.
| Parameter | Špecifikácia |
|---|---|
| Typ ventilu | 1PC elektrolyticky leštený guľový ventil z nehrdzavejúcej ocele s priamou montážou |
| Nominálna veľkosť | 1/4" až 2" |
| Tlaková trieda | CL150 |
| Maximálny tlak | 285 PSI |
| Normy závitov | NPT / BSP |
| Štandard dizajnu a výroby | ASME B16.34 |
| Testovací štandard | API 598 |
| Materiál tela | ASTM A351 CF8 (304) |
| Materiál loptičky a drieku | ASTM A182 F304 |
| Materiál sedadla | RPTFE (PTFE + 15% plnivo) |
| Rozsah teplôt | -25 °C až 150 °C |
| Typ portu | Znížený port |
Pri technickom výbere by si kupujúci mali pred zadaním objednávky overiť najnovšie rozmerové výkresy, menovité hodnoty tlaku a teploty, konfiguráciu materiálu a požiadavky na pripojenie.
Ako by si mali kupujúci vybrať správny ventil?
Výber guľového ventilu z nehrdzavejúcej ocele by mal zahŕňať viac než len prispôsobenie nominálnej veľkosti potrubia. Inžinieri by mali zvážiť kompletné operačné prostredie, aby sa vyhli problémom s kompatibilitou alebo výkonom.
1. Potvrďte štandard pripojenia
Ventil podporuje závitové konfigurácie NPT a BSP. Vybraná norma závitu by mala zodpovedať pripojenému potrubnému alebo fitingovému systému, aby sa predišlo problémom s inštaláciou.
2. Skontrolujte tlak a teplotu
Špecifikovaný maximálny tlak je 285 PSI, pričom uvedený teplotný rozsah je -25 °C až 150 °C. Skutočné podmienky aplikácie by mali zostať v rámci platného menovitého tlaku a teploty.
3. Vyhodnoťte kompatibilitu materiálov
Nerezová oceľ 304 a 316 ponúka rôzne úrovne odolnosti proti korózii. Pri výbere materiálu by ste mali zvážiť procesnú kvapalinu, koncentráciu, teplotu a čistiace chemikálie.
4. Určite prevádzkovú metódu
Pri automatizovanom zariadení potvrďte, či je preferovaný pneumatický alebo elektrický pohon. Konštrukcia priamej montáže môže pomôcť znížiť zložitosť inštalácie, keď je ovládač kompatibilný s montážnym usporiadaním ventilu.
5. Zvážte požiadavky na prietok
Tento model používa konfiguráciu s redukovaným portom. Kupujúci by mali zvážiť požadovaný prietok a pokles tlaku, a nie výber ventilu len na základe veľkosti potrubia. Uvedené hodnoty Kv môžu poskytnúť užitočný východiskový bod pre vyhodnotenie prietoku.
Kľúčové výhody pre priemyselných nákupcov
Pre kupujúcich, ktorí porovnávajú guľové ventily z nehrdzavejúcej ocele, hodnota tejto konfigurácie pochádza z kombinácie povrchovej úpravy, konštrukcie, kompatibility s automatizáciou a flexibility výroby.
| Funkcia | Praktický prínos |
|---|---|
| Povrchová úprava elektrolyticky leštená | Hladší povrch a jednoduchšie čistenie |
| Konštrukcia z nehrdzavejúcej ocele | Odolnosť proti korózii a mechanická životnosť |
| Platforma s priamou montážou | Zjednodušuje integráciu pohonu |
| Jednodielne telo | Kompaktná a jednoduchá konštrukcia ventilu |
| 304 / 316 Možnosti | Umožňuje výber materiálu pre rôzne prostredia |
| NPT / BSP vlákna | Podporuje rôzne požiadavky na pripojenie potrubia |
| Prispôsobenie OEM | Podporuje prispôsobené špecifikácie a hromadné požiadavky |
Úvahy o inštalácii a údržbe
Aj vysokokvalitný ventil vyžaduje vhodné postupy inštalácie a prevádzky. Pred inštaláciou skontrolujte závity, tesniace plochy, teleso ventilu a potrubie, či nie sú znečistené alebo poškodené. Potrubie by malo byť správne vyrovnané, aby sa zabránilo zbytočnému mechanickému namáhaniu ventilu.
Počas uvádzania do prevádzky skontrolujte, či sa ventil hladko otvára a zatvára a či pohon, ak je nainštalovaný, pracuje v rámci požadovaného rozsahu krútiaceho momentu. Tlakové skúšky by sa mali riadiť platnými projektovými postupmi a bezpečnostnými požiadavkami.
Pre dlhodobý servis by tímy údržby mali pravidelne kontrolovať:
- Vonkajší únik okolo závitových spojov a tesnení
- Prevádzkový moment a pohyb ventilu
- Montáž a vyrovnanie pohonu
- Známky korózie alebo poškodenia povrchu
- Výkon sedadla a tesnenia
- Podmienky prevádzkového tlaku a teploty
Pri inštalácii, testovaní alebo servise ventilu sa odporúča dodržiavať technickú dokumentáciu výrobcu a príslušné priemyselné normy.
Často kladené otázky
Aká je hlavná výhoda guľového ventilu z galvanicky leštenej nehrdzavejúcej ocele?
Elektrolytické leštenie vytvára hladší povrch nehrdzavejúcej ocele, ktorý môže zlepšiť čistiteľnosť, znížiť hromadenie zvyškov povrchu a podporiť odolnosť proti korózii. Vďaka tomu je ventil obzvlášť atraktívny pre priemyselné aplikácie citlivé na čistotu.
Môže byť ventil pripojený k pneumatickému pohonu?
áno. Platforma s priamou montážou je navrhnutá tak, aby podporovala kompatibilné pneumatické pohony. Podľa prevádzkových požiadaviek je možné zvážiť aj elektrické servopohony a vhodné predĺžené rukoväte.
Aké veľkosti sú k dispozícii?
Štandardný rozsah veľkostí je 1/4" až 2". Kupujúci požadujúci iné veľkosti alebo prispôsobené špecifikácie môžu svoje požiadavky prediskutovať s výrobcom.
Podporuje ventil závity NPT aj BSP?
áno. K dispozícii sú možnosti závitového pripojenia NPT a BSP, ktoré umožňujú prispôsobenie ventilu rôznym potrubným systémom.
Aké normy sú spojené s týmto ventilom?
Informácie o produkte špecifikujú ASME B16.34 pre návrh a výrobu a API 598 pre testovanie a kontrolu. Požiadavky špecifické pre projekt by mali byť potvrdené pred obstarávaním.
Môže Shangtai poskytnúť prispôsobenie OEM?
áno. Shangtai podporuje OEM a prispôsobené požiadavky na ventily vrátane výberu materiálu, špecifikácií, povrchovej úpravy, noriem pripojenia a požiadaviek na hromadnú výrobu.
Prečo zvážiť Shangtai pre svoj projekt ventilov?
The1PC elektrolyticky leštený guľový ventil z nehrdzavejúcej ocele s priamou montážouje určený pre kupujúcich, ktorí potrebujú kombináciu hladkého povrchu z nehrdzavejúcej ocele, kompaktnej konštrukcie ventilu a pohodlnej integrácie automatizácie. Jeho možnosti z nehrdzavejúcej ocele 304/316, pripojenia NPT alebo BSP, priama montážna konštrukcia pohonu a priemyselný dizajn z neho robia všestrannú voľbu pre systémy riadenia tekutín vo viacerých odvetviach.
Shangtai podporuje distribútorov, výrobcov OEM zariadení, systémových integrátorov a priemyselné projekty s prispôsobenými ventilovými riešeniami a možnosťami hromadného zásobovania. Ak hodnotíte veľkosť ventilu, materiál, menovitý tlak, typ pripojenia, povrchovú úpravu alebo kompatibilitu pohonu, pozrite si 1PC elektrolyticky leštený guľový ventil z nehrdzavejúcej ocele s priamou montážou, kde nájdete podrobnosti o produkte a informácie o výbere.
Hľadáte spoľahlivé riešenie ventilov z nehrdzavejúcej ocele pre váš ďalší projekt?Zdieľajte požadovanú veľkosť, pracovné médium, tlak, teplotu, štandard pripojenia a požiadavky na automatizáciu so spoločnosťou Shangtai, aby ste získali vhodnú konfiguráciu a technickú podporu.Kontaktujte násdnes, aby ste prediskutovali svoje požiadavky na OEM, prispôsobené alebo hromadné ventily a našli praktické riešenie pre váš systém riadenia tekutín.
