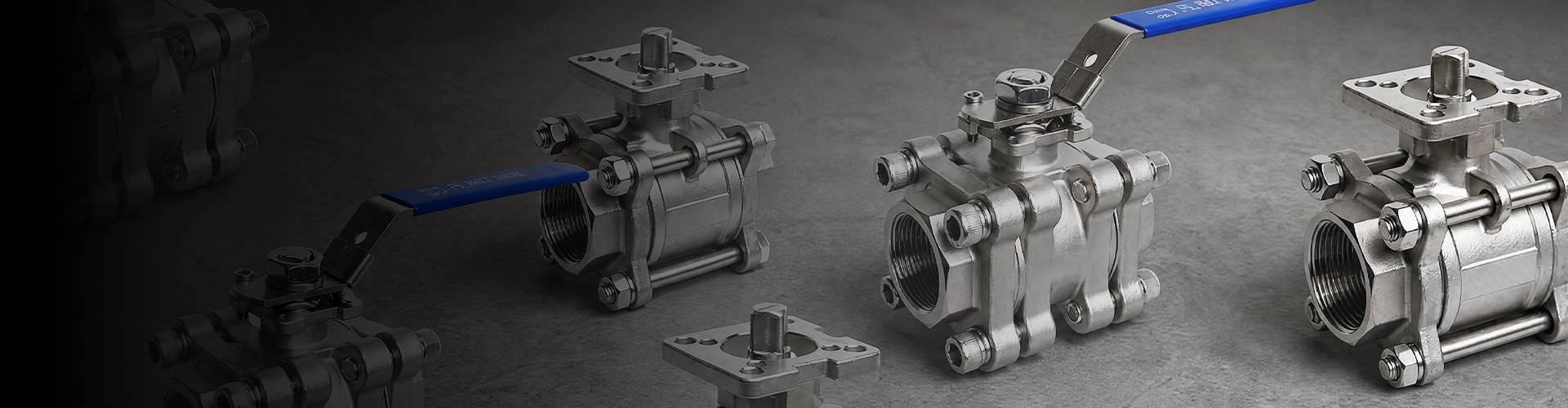

3PC guľové ventily prispôsobené pre priemyselné riadenie prietoku

Guľové ventily Shangtai 3PC sú navrhnuté pre priemyselné potrubné systémy, kde je dôležitý prístup k údržbe, výmena komponentov a flexibilná inštalácia. Trojdielna konštrukcia umožňuje vybratie stredového telesa medzi koncovými spojmi, čo poskytuje praktický prístup k vnútornej guľôčke a tesniacim komponentom bez odpájania koncov potrubia.

Táto konštrukcia je obzvlášť užitočná pre technologické linky, pripojenia zariadení, inžinierske siete a iné aplikácie, kde je dôležité znížiť údržbu okolitého potrubia. Shangtai dodáva rôzne veľkosti, materiály, konfigurácie pripojenia a prevádzkové možnosti podľa požiadaviek projektu. Pozrite si našespolmplete sortiment guľových ventilovalebopošlite svoje špecifikáciena technické potvrdenie.

Výsuvné stredové telo pre jednoduchšiu údržbu

Hlavnou výhodou trojdielnej konštrukcie je odnímateľná stredová časť. Počas údržby je možné vybrať stredové teleso medzi koncovými spojmi, čo umožňuje prístup ku guľôčke, sedlám a iným vnútorným komponentom bez toho, aby sa vyžadovalo úplné odpojenie závitových, zváraných alebo prírubových spojov potrubia.

Toto usporiadanie môže zjednodušiť plánovanie údržby a znížiť prácu okolo pevného potrubia. Skutočný postup údržby závisí od konštrukcie ventilu, konfigurácie inštalácie, tlakového stavu a príslušných bezpečnostných postupov. Potrubie musí byť pred akoukoľvek demontážou ventilu bezpečne izolované a odtlakované.

Vymeniteľné vnútorné komponenty

Trojdielna konštrukcia je vhodná pre aplikácie, kde vnútorné komponenty vyžadujú kontrolu alebo výmenu počas životnosti ventilu. V závislosti od konfigurácie môžu požiadavky na výmenu zahŕňať sedlá, tesnenia, guľu alebo iné servisné komponenty.

Flexible End Connection Configurations

Pretože je stredové teleso umiestnené medzi oddelenými koncovými pripojeniami, séria môže byť nakonfigurovaná pre rôzne požiadavky na pripojenie potrubia. Dostupné konfigurácie môžu zahŕňať závitové konce, privarené konce, hrdlové privarové konce a prírubové spojenia v závislosti od špecifikácie ventilu.

Výber pripojenia by mal vychádzať z existujúceho štandardu potrubia, tlakovej triedy, spôsobu inštalácie, požiadaviek na údržbu a dostupného priestoru. Shangtai môže pred výrobou skontrolovať projektové výkresy alebo špecifikácie pripojenia, aby potvrdila vhodnú konfiguráciu.

Úplne otvorená a úplne uzavretá izolácia

Guľový mechanizmus je určený predovšetkým na izoláciu potrubia. Keď je úplne otvorená, guľa poskytuje priamy prietok; pri úplnom zatvorení usporiadanie gule a sedla zabezpečuje uzavretie potrubného média.

Tieto ventily nie sú určené na to, aby nahradili vyhradené regulačné ventily na nepretržité škrtenie. Použitie guľového ventilu v čiastočne otvorenej polohe na predĺženú reguláciu prietoku môže zvýšiť opotrebovanie tesniacich plôch a ovplyvniť prevádzkový výkon.

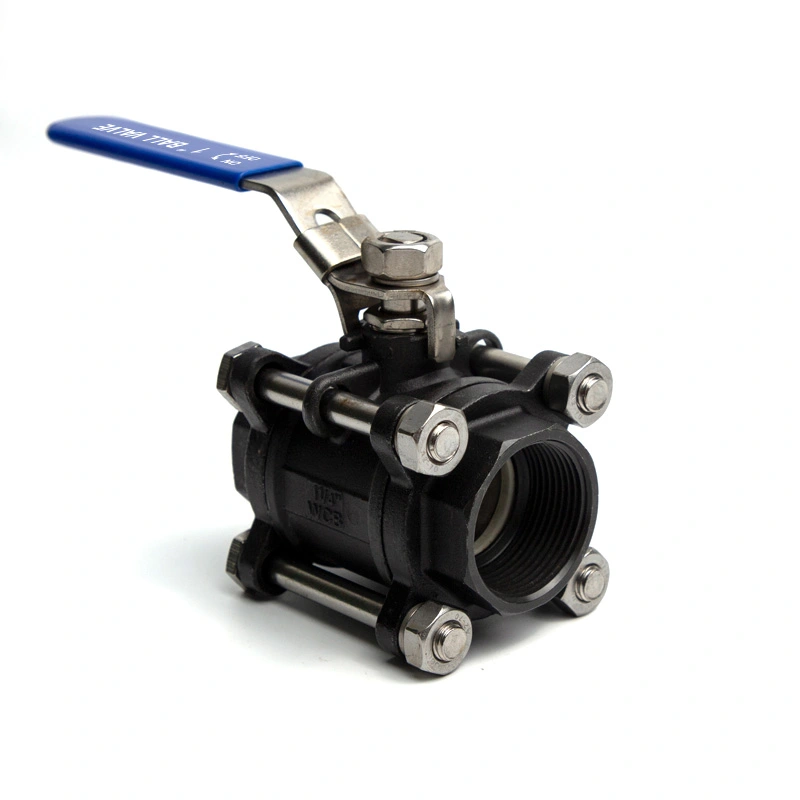

Uzamykacie zariadenie a stopka odolná proti vyfúknutiu

Konfigurácie Shangtai 3PC môžu obsahovať mechanické bezpečnostné prvky pre riadenú prevádzku. Blokovacie zariadenie pomáha predchádzať neúmyselnému pohybu rukoväte, zatiaľ čo predstavec odolný proti vyfúknutiu je navrhnutý tak, aby udržal predstavec pod vnútorným tlakom.

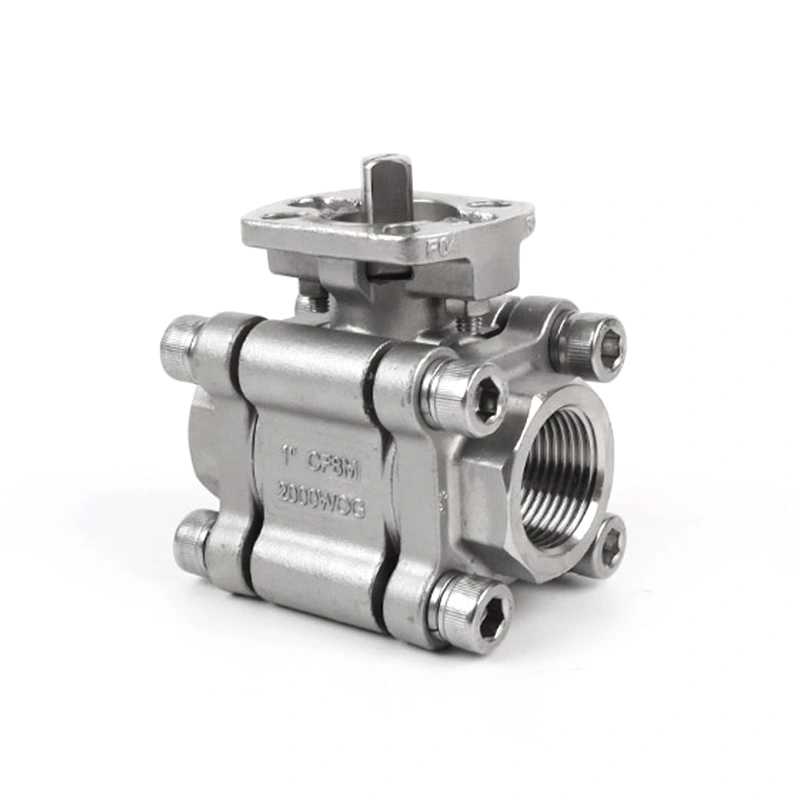

Presná bezpečnostná a prevádzková konfigurácia by mala byť potvrdená podľa modelu ventilu, menovitého tlaku, prevádzkovej metódy a projektovej špecifikácie. V prípade automatizovaných systémov možno ventil tiež skontrolovať z hľadiska kompatibility s požadovaným usporiadaním pohonu.

Materiály a možnosti prevádzky

Výber materiálu by mal byť založený na pracovnom médiu, tlaku, teplote, podmienkach korózie a požadovanej životnosti. V závislosti od konfigurácie produktu môžu príslušné komponenty zahŕňať teleso ventilu, guľu, driek, sedlá a tesniace prvky.

Ručné rukoväte sa bežne používajú na lokálnu obsluhu, zatiaľ čo iné prevádzkové usporiadania možno zvážiť pre automatizované potrubné systémy. Shangtai môže pred výrobou skontrolovať požadovanú prevádzkovú metódu spolu s veľkosťou ventilu a prevádzkovými podmienkami.

Aplikácie, kde je dôležitý prístup k údržbe

Trojdielna konštrukcia je vhodná pre priemyselné systémy, kde môže byť potrebná pravidelná kontrola alebo výmena komponentov. Typické aplikácie zahŕňajú procesné potrubia, úpravu vody, chemické systémy, ropné a plynové zariadenia, stlačený vzduch, potrubia na prenos tekutín, priemyselné inžinierske siete a vstupné alebo výstupné pripojenia zariadení.

Pre aplikácie, kde postačuje kompaktná jednodielna konštrukcia, si môžete pozrieť aj naše1 kus guľové ventily. Ak dvojdielne telo poskytuje požadovanú rovnováhu medzi konštrukciou a prístupom k údržbe, naša2-dielne guľové ventilysú ďalšou dostupnou konfiguráciou.

Výroba, testovanie a kontrola kvality

Shangtai riadi obrábanie, montáž, tlakové skúšky, kontrolu a konečnú prípravu podľa špecifikovanej konfigurácie ventilu a požiadaviek projektu. Kontrola môže zahŕňať rozmery, tesniaci výkon, integritu tela, prevádzkovú funkciu a ďalšie špecifikované požiadavky.

Pri exportných projektoch a väčších objednávkach môžu byť pred výrobou potvrdené technické špecifikácie, normy pripojenia, materiály, požiadavky na testovanie a dokumentácia. To pomáha zaistiť, že dodaná konfigurácia zodpovedá schváleným požiadavkám projektu.

Ako špecifikovať 3PC guľové ventily

Poskytnutie úplných prevádzkových informácií pomáha spoločnosti Shangtai potvrdiť vhodnú konštrukciu ventilu, konfiguráciu pripojenia, materiály a vnútorné komponenty. Pre cenovú ponuku a technickú kontrolu poskytnite:

• Veľkosť ventilu a menovitý priemer potrubia
• Vlastnosti pracovného média a kvapaliny
• Pracovný tlak a menovitý tlak
• Prevádzková teplota
• Požiadavky na materiál tela, gule, drieku, sedla a tesnenia
• Požiadavky na závitové, zvárané alebo prírubové spojenie
• Manuálna alebo automatická prevádzka
• Podmienky inštalácie a dostupný priestor na údržbu
• Požadované množstvo a požiadavky na doručenie
• Výkresy, špecifikácie, fotografie alebo príslušné projektové normy

Ak potrebujete ventil, ktorý umožňuje ľahší prístup k vnútorným komponentom počas servisu,pošlite svoje požiadavky do Shangtai. Náš tím môže skontrolovať aplikáciu a poskytnúť vhodnú konfiguráciu a cenovú ponuku.
