Továrenské priame spätné ventily s konkurenčnými cenami

Shangtai spätné ventily sú navrhnuté tak, aby umožňovali prietok tekutiny v jednom smere a zároveň automaticky zabránili spätnému toku pri zmene smeru toku. Na rozdiel od ručne ovládaných uzatváracích ventilov tieto samočinné ventily reagujú na tlakové a prietokové podmienky v potrubí bez potreby externého pohonu.

Bežne sa inštalujú za čerpadlami, kompresormi a inými procesnými zariadeniami, aby pomohli znížiť riziko spätného toku a chránili pripojené potrubné systémy. Shangtai dodáva rôzne konštrukcie ventilov pre úpravu vody, ropy a plynu, chemické spracovanie, petrochemické závody, výrobu energie, HVAC a všeobecné priemyselné aplikácie.

Dodávka priemyselného spätného ventilu

Shangtai podporuje výber ventilov podľa veľkosti potrubia, tlakovej triedy, média, teploty, smeru prúdenia, montážnej polohy, typu pripojenia a požadovaných charakteristík odozvy. Zašlite svoje prevádzkové podmienky na technické potvrdenie a cenovú ponuku.

Typy produktov pre rôzne podmienky potrubia

Uzatvárací mechanizmus má priamy vplyv na odozvu otvorenia, tlakovú stratu, požiadavky na inštaláciu a odolnosť proti spätnému toku. Výber vhodnej konštrukcie vyžaduje zváženie prietokových charakteristík potrubia a chráneného zariadenia.

Otočné spätné ventily

Sklopný kotúč sa otvára pri doprednom prúdení a vracia sa smerom k sedlu, keď prúdenie obráti. Dizajn výkyvov sa bežne používa vo vodovodných, úžitkových a priemyselných potrubných systémoch, kde sú dostupné vhodné prietokové podmienky.

Zdvihnite spätné ventily

Uzatvárací prvok sa pohybuje vertikálne zo sedla v reakcii na tlak prietoku. Túto konštrukciu je možné zvážiť pre aplikácie vyžadujúce riadený pohyb kotúča a vhodné podmienky inštalácie.

Piestové spätné ventily

Konštrukcia piestového typu využíva riadený piest alebo kotúč na riadenie toku vpred a vzad. Môže byť zvolený pre procesné systémy, kde sa vyžaduje stabilné zatváranie a riadený pohyb.

Guľové spätné ventily

Guľa sa pohybuje podľa smeru a tlaku tekutiny. Tieto ventily sa používajú vo vybraných kvapalinových a úžitkových aplikáciách, kde je vhodný kompaktný samočinný uzatvárací mechanizmus.

Dvojdoskové spätné ventily

Dvojité dosky sa otvárajú pri doprednom toku a zatvárajú sa, keď sa tok obráti. Ich kompaktná konštrukcia v štýle plátku môže pomôcť znížiť inštalačný priestor vo vhodných potrubných systémoch.

Axiálne prietokové spätné ventily

Dizajn s axiálnym prietokom vedie uzatvárací prvok pozdĺž osi potrubia a možno ho zvážiť tam, kde sa vyžaduje rýchla odozva, kompaktná inštalácia a riadené prietokové charakteristiky.

Prevencia spätného toku pre čerpadlá a technologické zariadenia

Spätný tok môže nastať, keď sa čerpadlo zastaví, tlakové podmienky sa zmenia alebo sa tekutina pohybuje medzi pripojenými časťami potrubného systému. Správne zvolený spätný ventil sa môže automaticky uzavrieť, keď sa zmení pomer tlaku v smere proti prúdu, čím pomáha obmedziť spätný tok.

Inštalácia je obzvlášť dôležitá okolo výtlačných potrubí čerpadla. Typ ventilu, charakteristika zatvárania, vzdialenosť od výstupu čerpadla a blízke kolená alebo armatúry môžu ovplyvniť správanie systému. Pri aplikáciách citlivých na tlakové rázy by sa pri výbere ventilu mala vyhodnotiť odozva zatvárania a potenciál vodného rázu.

Kľúčové faktory výberu:Médium, menovitá veľkosť, menovitý tlak, prevádzková teplota, prietok, smer prúdenia, montážna poloha, prípustná tlaková strata, tlak na prasknutie, uzatváracie charakteristiky a typ pripojenia.

Požiadavky na tlak a prietok krakovania

Trhací tlak sa vzťahuje na minimálny diferenčný tlak potrebný na posunutie uzatváracieho prvku preč z jeho sedla a umožnenie začatia prietoku. Tento parameter sa stáva obzvlášť dôležitým v nízkotlakových, gravitačných a nízkorýchlostných systémoch.

Ventil s nadmerným otváracím odporom môže spôsobiť nežiaduce tlakové straty alebo obmedziť prietok v systéme s obmedzeným dostupným tlakom. Naopak, charakteristiky uzáveru musia byť vhodné pre danú aplikáciu, aby sa znížilo riziko nestabilnej prevádzky alebo tlakových rázov súvisiacich s reverzným tokom.

Keď požadujete konfiguráciu, poskytnutie normálneho a minimálneho prietoku, prevádzkového tlaku a dostupného diferenčného tlaku môže pomôcť určiť vhodný vnútorný dizajn.

Materiály pre vodu, procesy a priemyselné služby

Výber materiálu by mal byť založený na pracovnom médiu, teplote, tlaku, podmienkach korózie a príslušných projektových požiadavkách. V závislosti od konštrukcie ventilu môžu byť materiály telesa a vnútorných komponentov špecifikované pre rôzne priemyselné služby.

Uhlíková oceľ

Používa sa pre vhodné aplikácie ropy, plynu, vody, pary a priemyselných procesov, kde je uhlíková oceľ kompatibilná s prevádzkovým prostredím.

Nerezová oceľ

Vybrané pre aplikácie, kde sa vyžaduje zvýšená odolnosť proti korózii. Príslušná trieda by sa mala určiť podľa kvapaliny a teploty.

Sedadlo a tesniace materiály

Materiály sedla, tesnenia a tesnenia by sa mali vyberať podľa kompatibility kvapalín, tlaku, teploty a požadovaného uzatváracieho výkonu.

Vnútorné komponenty

Disk, záves, pružina, piest, guľa a ďalšie vnútorné komponenty by mali byť špecifikované podľa konštrukcie ventilu a prevádzkových podmienok.

Koncové pripojenia a orientácia inštalácie

Dostupné konfigurácie pripojenia môžu zahŕňať prírubové, waferové, očko, tupé zvary, objímkové zvary, závitové a iné projektom špecifikované konce. Zvolené pripojenie by malo zodpovedať rozmerom potrubia, triede tlaku, spôsobu inštalácie a platnej norme pripojenia.

Nie každý dizajn je vhodný pre každý smer inštalácie. Niektoré modely môžu pracovať v horizontálnom a vertikálnom potrubí, zatiaľ čo iné vyžadujú špecifickú orientáciu prietoku alebo polohu inštalácie. Pred uvedením do prevádzky vždy skontrolujte šípku prietoku ventilu a požiadavky výrobcu na inštaláciu.

Pri vertikálnych inštaláciách môže smer prúdenia tekutiny a hmotnosť alebo charakteristika pružiny uzatváracieho prvku ovplyvniť správanie pri otváraní a zatváraní. Tieto faktory je potrebné zvážiť pri výbere konštrukcie ventilu.

Zníženie hluku, vibrácií a vodného kladiva

Keď sa uzatvárací prvok opakovane otvára a zatvára pri nestabilných podmienkach prúdenia, môže dochádzať k hluku alebo vibráciám. K tomuto správaniu môže prispieť nesprávne dimenzovanie, nízka alebo kolísavá rýchlosť prúdenia, turbulencie, nečistoty a nevhodná inštalácia v blízkosti čerpadiel alebo kolien.

Vodné kladivo je ďalším dôležitým faktorom v systémoch, kde sa rýchlo mení rýchlosť tekutiny. Charakteristiky zatvárania ventilu, usporiadanie potrubia, činnosť čerpadla a objem systému by sa mali hodnotiť spoločne a nie výber ventilu len na základe nominálnej veľkosti potrubia.

Pre aplikácie s výstupom čerpadla a vysokorýchlostným prietokom

Uveďte prietok čerpadla, výtlačný tlak, veľkosť potrubia, charakteristiky kvapaliny, polohu inštalácie a akékoľvek známe problémy s vodným rázom alebo vibráciami. Tieto informácie pomáhajú Shangtai vyhodnotiť vhodnú konštrukciu ventilu a uzatváracie charakteristiky.

Aplikácie v priemyselných potrubných systémoch

Tieto samočinné ventily sa používajú všade tam, kde by spätný tok mohol ovplyvniť prevádzku zariadenia, stabilitu procesu alebo výkon potrubia. Vhodná konštrukcia závisí od média, prietokových podmienok, tlaku, teploty a usporiadania inštalácie.

Výstupné vedenia čerpadiel

Inštaluje sa za čerpadlami, aby sa zabránilo spätnému toku, keď sa čerpadlo zastaví alebo sa zmení tlak v systéme.

Ropné a plynové systémy

Používa sa vo vybraných výrobných, prepravných, procesných a inžinierskych potrubiach, kde sa vyžaduje jednosmerná regulácia toku.

Úprava vody

Používa sa v systémoch zásobovania vodou, úpravy, čerpania a odpadových vôd na zabránenie spätnému toku potrubia.

Chemické a petrochemické

Materiál a konfigurácie tesnenia je možné zvoliť podľa chemického média, tlaku, teploty a koróznych podmienok.

Generovanie energie

Používa sa vo vhodných vodných, parných, chladiacich a pomocných systémoch, kde sa vyžaduje ochrana proti spätnému toku.

HVAC a utility

Vybrané pre vhodné systémy studenej vody, vykurovacej vody, čerpadiel a úžitkových potrubí podľa prevádzkových podmienok.

Výroba a kontrola

Shangtai riadi výrobu, kontrolu a dodávku podľa špecifikovanej konfigurácie ventilu a požiadaviek aplikácie. Kontrola kvality môže zahŕňať kontrolu rozmerov, overenie materiálu, tlakové skúšky, výkon tesnenia, prevádzkové kontroly a ďalšie príslušné kontrolné postupy.

Ventily Shangtai majú certifikáciu ISO 9001, CE a EAC. Vybrané produkty môžu byť tiež vyrábané a testované podľa platných medzinárodných noriem, vrátane API 6D a API 598, ak to projekt vyžaduje.

Projektová dokumentácia:Pri technických projektoch špecifikujte pri zadávaní dopytu príslušné konštrukčné a skúšobné normy, tlakovú triedu, požiadavky na materiál, normu pripojenia, požiadavky na kontrolu a certifikačné dokumenty.

Ako určiť správny spätný ventil

Výber ventilu by mal začať skôr prevádzkovými podmienkami než samotným priemerom potrubia. Médium, prietok, tlak, teplota, orientácia inštalácie, prípustná tlaková strata a požadovaná odozva na spätný tok, to všetko ovplyvňuje vhodnú konštrukciu ventilu.

Pre čerpacie a kompresorové systémy uveďte normálne a maximálne prietoky, prevádzkový tlak, veľkosť potrubia, typ zariadenia a akékoľvek známe tlakové rázy alebo stavy vodného rázu. Pre nízkotlakové systémy sú obzvlášť užitočnými parametrami výberu krakovací tlak a minimálny prevádzkový prietok.

Môžete tiež poskytnúť výkresy potrubí, plány ventilov, dátové listy zariadení alebo existujúce špecifikácie ventilov. Shangtai si môže pred prípravou konfigurácie a cenovej ponuky prezrieť dostupné informácie. Pre ďalšie priemyselné produkty ventilov navštívte stránkuProduktový rad ventilov Shangtai.

Často kladené otázky

Aké bežné typy sú k dispozícii?

BežnéSpätné ventilytypy zahŕňajú výkyvné, zdvihové, piestové, guľové, dvojité doskové a axiálne prietokové konštrukcie. Každá konštrukcia má iné prietokové, uzatváracie, tlakové straty a inštalačné charakteristiky.

Ako si vyberiem správny typ?

Výber závisí od pracovného média, veľkosti potrubia, menovitého tlaku, teploty, prietoku, montážnej polohy, prípustnej tlakovej straty, praskacieho tlaku a požadovanej odozvy zatvárania.

Môžu byť tieto ventily inštalované vertikálne?

Niektoré návrhy môžu byť inštalované vertikálne, zatiaľ čo iné vyžadujú špecifickú orientáciu. Vždy dodržiavajte šípku toku, pokyny na inštaláciu a požiadavky na projektové potrubie.

Čo je to praskací tlak?

Trhací tlak je minimálny diferenčný tlak potrebný na posunutie uzatváracieho prvku preč z jeho sedla a spustenie toku dopredu. Je to obzvlášť dôležité v nízkotlakových a gravitačných systémoch.

Prečo ventil vydáva hluk alebo vibruje?

Medzi možné príčiny patrí nesprávne dimenzovanie, nestabilný prietok, nízka rýchlosť prúdenia, turbulencia, vodné rázy, vnútorné nečistoty alebo inštalácia príliš blízko k čerpadlám, kolenám alebo iným poruchám prúdenia.

Aké koncové pripojenia sú k dispozícii?

Bežné možnosti zahŕňajú prírubové, doštičkové, očko, tupé, hrdlové, závitové a iné projektom špecifikované pripojenia v závislosti od konštrukcie ventilu a požiadaviek na potrubie.

Aká údržba je potrebná?

Kontrola môže zahŕňať uzatvárací prvok, čap závesu, pružinu, povrch sedadla, tesnenie a vnútornú čistotu. Opotrebované alebo poškodené tesniace komponenty by sa mali vymeniť v súlade s prevádzkovými podmienkami a požiadavkami na údržbu.

Aké informácie sú potrebné pre cenovú ponuku?

Uveďte veľkosť ventilu, tlakovú triedu, typ pripojenia, konštrukciu ventilu, materiál, pracovné médium, teplotu, smer prúdenia, prietok, polohu inštalácie, množstvo a všetky požadované výkresy alebo technické dokumenty.

Potrebujete ventil na ochranu proti spätnému toku?

Pošlite veľkosť potrubia, tlak, médium, prietok, polohu inštalácie, štandard pripojenia a podrobnosti aplikácie do Shangtai na technické potvrdenie a cenovú ponuku.

Odoslať dopyt | Kontaktujte Shangtai

View as

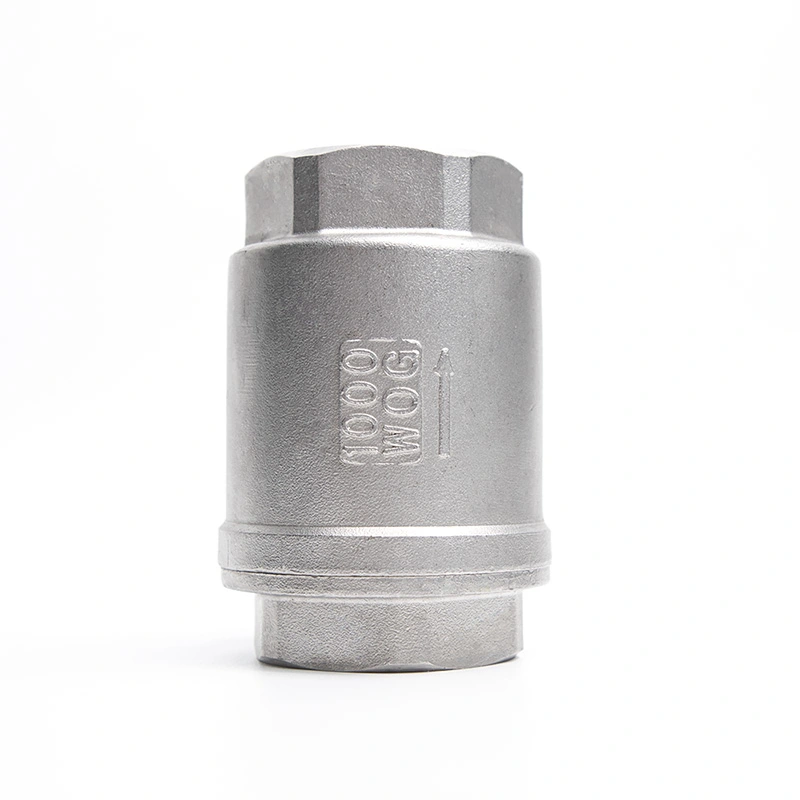

Vertikálny spätný ventil z nehrdzavejúcej ocele

Vertikálny spätný ventil z nehrdzavejúcej ocele Shangtai zabraňuje spätnému toku pomocou rýchleho uzatvárania s pomocou pružiny, čo minimalizuje vodné rázy. Vyrobené z prvotriednej nehrdzavejúcej ocele, zaisťuje vynikajúcu odolnosť proti korózii a spoľahlivé riadenie spätného toku.

Vidieť viac >> Odoslať dopyt >>

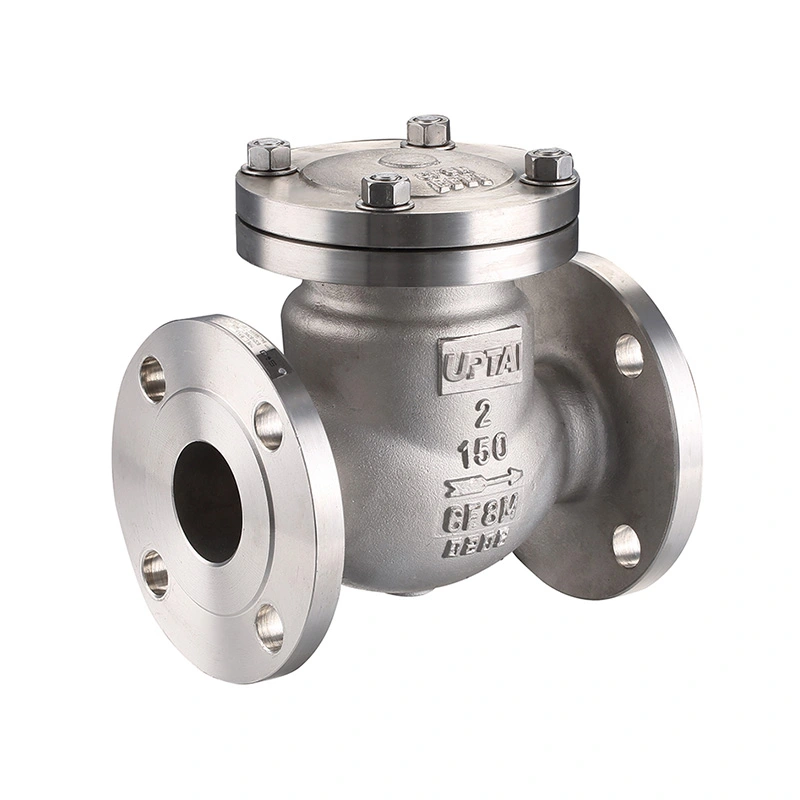

Otočný spätný ventil ANSI triedy 150

Shangtai Swing spätný ventil ANSI triedy 150 používa sklopný kotúč na riadenie spätného toku v potrubiach. Kotúč sa otvára, keď médium prúdi dopredu a zatvára, keď prúdenie mení smer, čím zabraňuje spätnému toku do čerpadiel, kompresorov a iných zariadení. Je k dispozícii pre potrubia veľkého priemeru v systémoch úpravy vody, petrochemických, energetických a všeobecných priemyselných systémov, s rôznymi materiálmi a možnosťami pripojenia podľa prevádzkových podmienok.

Vidieť viac >> Odoslať dopyt >>
