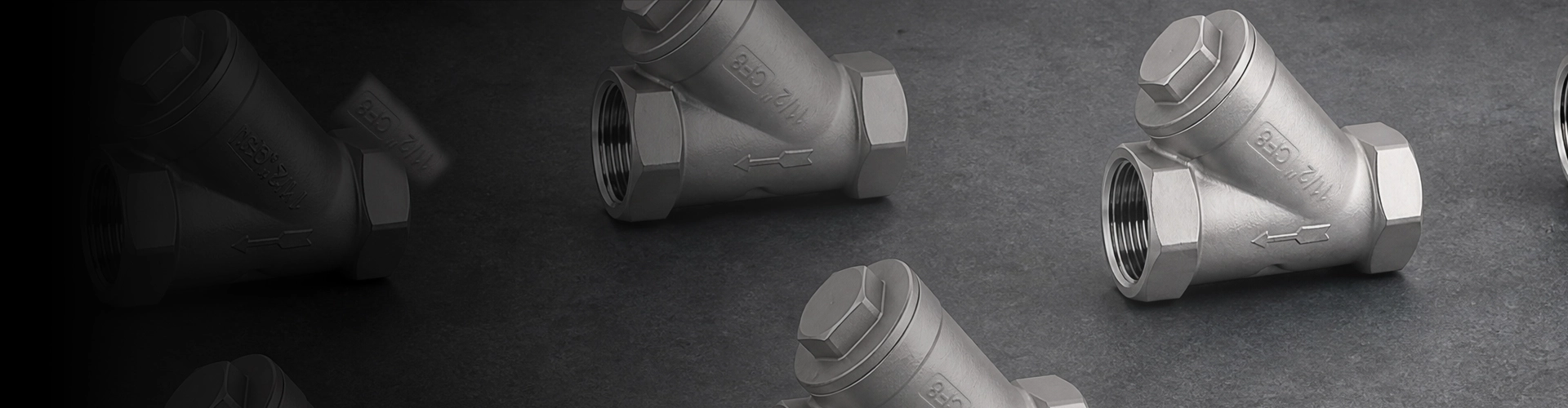

Výrobca profesionálnych sitiek Y pre odolné priemyselné filtračné systémy

Shangtai Sitá Ysú navrhnuté tak, aby odstraňovali pevné častice a nečistoty z potrubných médií predtým, ako sa dostanú k čerpadlám, regulačným ventilom, meračom, výmenníkom tepla a ďalším zariadeniam v smere prúdenia. Telo v tvare Y poskytuje kompaktné filtračné usporiadanie s odnímateľným sitom, vďaka čomu sú tieto sitá vhodné pre potrubné systémy, kde sa vyžaduje ochrana zariadenia a pohodlná údržba sita.

Sitá typu Y možno použiť s vodou, olejom, plynom, parou a inými kompatibilnými priemyselnými médiami, v závislosti od zvoleného telesa, sita a tesniacich materiálov. Dostupné konfigurácie je možné špecifikovať podľa veľkosti potrubia, menovitého tlaku, smeru prúdenia, požiadaviek na filtráciu, štandardu pripojenia a podmienok inštalácie.

Ochrana priemyselných potrubí
Shangtai dodáva potrubné sitá typu Y na ochranu zariadení a filtráciu pevných častíc. Uveďte veľkosť potrubia, médium, tlak, teplotu, typ pripojenia a požadovanú úroveň filtrácie na podporu konfigurácie a cenovej ponuky.

Ako Y sitko chráni nadväzujúce zariadenia

Sitko zachytáva pevné častice prenášané potrubným médiom, pričom umožňuje tekutine pokračovať cez hlavný prietokový kanál. To pomáha znižovať riziko vniknutia nečistôt do citlivých komponentov po prúde a môže podporovať stabilnejšiu prevádzku čerpadiel, regulačných ventilov, meračov, výmenníkov tepla a podobných zariadení.

Na rozdiel od filtra určeného na jemnú alebo špecializovanú separáciu sa potrubný filter vo všeobecnosti používa na mechanické odstránenie väčších pevných častíc a nečistôt na strane inštalácie. Vhodné otvorenie sita by sa malo zvoliť podľa požadovanej úrovne ochrany a prípustnej tlakovej straty systému.

Telo typu Y a dizajn odnímateľnej obrazovky

V charakteristickom tele v tvare Y je umiestnené filtračné sito pod uhlom k hlavnej prietokovej ceste. Táto konfigurácia poskytuje kompaktné usporiadanie pre mnohé priemyselné potrubné systémy, pričom umožňuje odstránenie sita na kontrolu a čistenie.

V závislosti od konštrukcie môže byť zabezpečená aj odtoková alebo odkalovacia prípojka na pomoc pri odstraňovaní nahromadených nečistôt bez úplnej demontáže potrubia. Skutočná konfigurácia by mala byť potvrdená podľa modelu ventilu alebo sitka, usporiadania inštalácie a požiadaviek projektu.

Čistenie obrazovky je súčasťou údržby sita
Keď sa nečistoty hromadia na obrazovke, odpor prúdenia sa môže zvýšiť. Pravidelná kontrola a čistenie pomáha udržiavať požadovanú prietokovú kapacitu a udržiavať tlakovú stratu v prijateľnom rozsahu pre systém.

Výber sieťoviny a perforácie

Otvor sita je jedným z najdôležitejších parametrov pri výbere sitka typu Y. Menší otvor môže poskytnúť jemnejšie zadržiavanie častíc, ale môže tiež zvýšiť pokles tlaku a vyžadovať častejšie čistenie, keď potrubie obsahuje veľké množstvo nečistôt.

Výber by mal brať do úvahy veľkosť častíc, ktoré je potrebné odstrániť, strednú viskozitu, prietok, prípustnú tlakovú stratu a citlivosť následného zariadenia. Shangtai môže tieto parametre skontrolovať pri potvrdení vhodnej konfigurácie obrazovky.

Faktor výberu	Prečo na tom záleží
Veľkosť častíc	Určuje požadovaný otvor sita na odstránenie nečistôt
Prietok	Ovplyvňuje rýchlosť prúdenia a stratu tlaku cez sito
Stredná viskozita	Ovplyvňuje prietokový odpor a filtračný výkon
Zariadenie po prúde	Určuje požadovanú úroveň ochrany pred časticami
Frekvencia čistenia	Pomáha určiť, či je vhodné ručné čistenie alebo usporiadanie vypúšťania/odkalovania

Pokles tlaku a prietoková kapacita

Akékoľvek sito spôsobuje určitú stratu tlaku, pretože médium prechádza cez sito. Pokles tlaku sa môže zvýšiť, keď sa častice nahromadia na filtračnom prvku. Z tohto dôvodu by výber Y sitka mal brať do úvahy požadovaný prietok, veľkosť potrubia, plochu sita, otvor sita a prípustný diferenčný tlak.

Pravidelné čistenie je dôležité, keď potrubie vedie značné množstvo nečistôt. Vo vhodných systémoch možno použiť tlakomery alebo indikátory diferenčného tlaku, ktoré pomôžu určiť, kedy sito vyžaduje kontrolu alebo čistenie.

Orientácia inštalácie a smer toku

Správna inštalácia je dôležitá pre efektívny zber častíc a pohodlnú údržbu. Šípka toku na tele sitka by mala zodpovedať skutočnému smeru toku potrubia. Sitová komora by mala byť tiež umiestnená podľa špecifického modelu a média tak, aby zhromaždené nečistoty mohli zostať v určenej komore.

Mnohé konštrukcie typu Y možno inštalovať do horizontálnych potrubí, zatiaľ čo určité konfigurácie je možné použiť aj vo vertikálnych potrubiach, keď je vhodný smer prúdenia a orientácia sita. Pred montážou sitka do systému by ste mali potvrdiť požiadavky na inštaláciu.

V prípade pary alebo iných špeciálnych služieb si môže orientácia inštalácie vyžadovať ďalšie zváženie riadenia kondenzátu, odvodnenia a prístupu údržby. Vždy dodržiavajte príslušnú dokumentáciu k produktu a požiadavky na projektové potrubie.

Materiály tela a obrazovky

Výber materiálu by mal byť založený na potrubnom médiu, tlaku, teplote a podmienkach korózie. Medzi bežné materiály karosérie patrí uhlíková oceľ, nehrdzavejúca oceľ, liatina, tvárna liatina a legovaná oceľ. Nehrdzavejúca oceľ a iné materiály odolné voči korózii môžu byť vybrané pre obrazovku podľa prevádzkového prostredia.

Pri korozívnych médiách alebo médiách s vyššou teplotou by sa mala skontrolovať kompatibilita materiálov tela a vnútorných sitiek. Tesniace materiály by sa mali vyberať aj podľa prevádzkovej teploty a média.

Koncové prípojky pre priemyselné potrubia

Sitá typu Shangtai Y môžu byť konfigurované s rôznymi možnosťami koncového pripojenia podľa konštrukcie potrubia a platných noriem. Bežné konfigurácie zahŕňajú prírubové, závitové, tupé a hrdlové spoje.

Pri výbere pripojenia zvážte normu potrubia, nominálnu veľkosť, menovitý tlak, spôsob inštalácie, dostupný priestor a požiadavky na údržbu. Prispôsobenie pripojenia sitka k existujúcemu potrubnému systému pomáha zjednodušiť inštaláciu a budúcu výmenu.

Aplikácie produktov

Sitá Y sa bežne inštalujú pred zariadenia, ktoré môžu byť ovplyvnené pevnými časticami alebo inštalačnými úlomkami. Typické aplikácie zahŕňajú:

Systémy ropovodov a plynovodov
Petrochemické a chemické spracovanie
Systémy úpravy vody a zásobovania vodou
Výroba elektrickej energie a rozvody inžinierskych sietí
Systémy HVAC a chladenej vody
Námorné a lodné potrubie
Priemyselné procesné potrubia
Ochrana čerpadla a regulačného ventilu
Ochrana výmenníka tepla a merača

Vhodná konfigurácia filtra závisí od média, prevádzkových podmienok, požiadaviek na filtráciu a príslušnej normy potrubia. V prípade špeciálnych kvapalín alebo náročných prevádzkových podmienok je potrebné pred výberom skontrolovať technické parametre.

Výroba, inšpekcia a kontrola kvality

Shangtai kontroluje kľúčové požiadavky na výrobu a kontrolu podľa príslušnej špecifikácie produktu. Výber materiálu, rozmery tela, konfigurácia obrazovky, rozmery pripojenia, tesniace komponenty a požiadavky súvisiace s tlakom môžu byť prehodnotené počas výroby a kontroly kvality.

Shangtai funguje v rámci systému riadenia kvality ISO 9001 a poskytuje produkty s príslušnou podporou certifikácie CE a EAC. Ak si to projekt vyžaduje, príslušné normy a požiadavky na kontrolu, ako sú API 6D a API 598, môžu byť prehodnotené podľa konkrétneho produktu a dokumentácie objednávky.

Projektová dokumentácia a kontrola
V prípade priemyselných projektov môže spoločnosť Shangtai pred výrobou a odoslaním skontrolovať požadované materiálové špecifikácie, menovité tlaky, normy pripojenia, požiadavky na kontrolu, výkresy a príslušnú dokumentáciu.

Ako vybrať správne sitko typu Y

Pred vyžiadaním cenovej ponuky si pripravte nasledujúce informácie:

Menovitá veľkosť potrubia alebo sitka
Hodnotenie tlaku
Pracovné médium
Prevádzková teplota
Požadovaná veľkosť sita alebo perforácie
Materiál tela a obrazovky
Typ koncového pripojenia
Orientácia inštalácie potrubia
Požadovaný prietok
Požiadavky na množstvo a projekt
Výkresy, špecifikácie alebo technické dokumenty, ak sú k dispozícii

Ak je filter určený na ochranu konkrétneho čerpadla, regulačného ventilu, merača alebo výmenníka tepla, poskytnutie informácií o zariadení a požadovanej úrovni filtrácie môže pomôcť určiť vhodnú konfiguráciu.

Často kladené otázky

Aké sú bežné typy potrubných filtrov?

Bežné konštrukcie zahŕňajú Y-typ, košové, T-typu, duplexné a dočasné kužeľové sitá. Konfigurácia typu Y sa často zvažuje, keď sa vyžaduje kompaktné inline usporiadanie a odnímateľná obrazovka. Konečný výber závisí od usporiadania potrubia, prietokovej kapacity, prístupu údržby a požiadaviek na filtráciu.

Ako si vyberiem správnu veľkosť sita alebo perforácie?

Výber závisí od veľkosti častíc, ktoré je potrebné odstrániť, viskozity média, prietoku, prípustného poklesu tlaku a citlivosti následného zariadenia. Jemnejšie sito nie je vždy vhodnou voľbou, pretože môže zvýšiť stratu tlaku a frekvenciu čistenia.

Môže byť sitko typu Y inštalované vertikálne?

Niektoré konfigurácie môžu byť inštalované vo vertikálnych potrubiach, keď je vhodný smer prúdenia a orientácia sita. Inštalácia by sa mala riadiť šípkou toku, pokynmi k produktu a požiadavkami konkrétneho média a usporiadania potrubia.

Ako často treba čistiť sitko?

Frekvencia čistenia závisí od množstva a typu nečistôt v potrubí. Tlakomer alebo indikátor diferenčného tlaku môžu pomôcť identifikovať zvyšujúci sa odpor a určiť, kedy je potrebná kontrola alebo čistenie obrazovky.

Znížia sitká Y tlak v potrubí?

áno. Akékoľvek sito vytvára určitý pokles tlaku, keď médium prechádza cez sito. Správne dimenzovanie, vhodný výber sita, primeraná prietoková plocha a pravidelné čistenie môžu pomôcť udržať stratu tlaku v prijateľnom rozsahu systému.

Aké materiály sú k dispozícii?

Medzi bežné materiály karosérie patrí uhlíková oceľ, nehrdzavejúca oceľ, liatina, tvárna liatina a legovaná oceľ. Materiály obrazovky sú často nehrdzavejúca oceľ alebo iné zliatiny odolné voči korózii. Vhodný materiál závisí od média, tlaku, teploty a koróznych podmienok.

Aké koncové prípojky je možné dodať?

Bežné možnosti zahŕňajú prírubové, závitové, tupé a hrdlové spoje. Požadované pripojenie by malo zodpovedať norme potrubia, nominálnej veľkosti, menovitému tlaku a požiadavkám na inštaláciu.

Aké informácie sú potrebné pre cenovú ponuku?

Uveďte veľkosť, tlak, typ sitka, materiál tela, veľkosť sita alebo perforácie, pracovné médium, teplotu, typ pripojenia, polohu inštalácie, prietok a množstvo. Výkresy alebo projektové špecifikácie sú tiež užitočné, ak ide o špecifickú konfiguráciu alebo požiadavku na kontrolu.

Potrebujete sitko typu Y pre vaše potrubie?
Pošlite svoju veľkosť potrubia, médium, tlak, teplotu, typ pripojenia, požiadavku na filtráciu a množstvo do Shangtai na technické potvrdenie a cenovú ponuku.

Odoslať dopytaleboKontaktujte Shangtai Valveza pomoc pri výbere sitka typu Y, technických špecifikáciách, projektových požiadavkách a cenovej ponuke.

View as

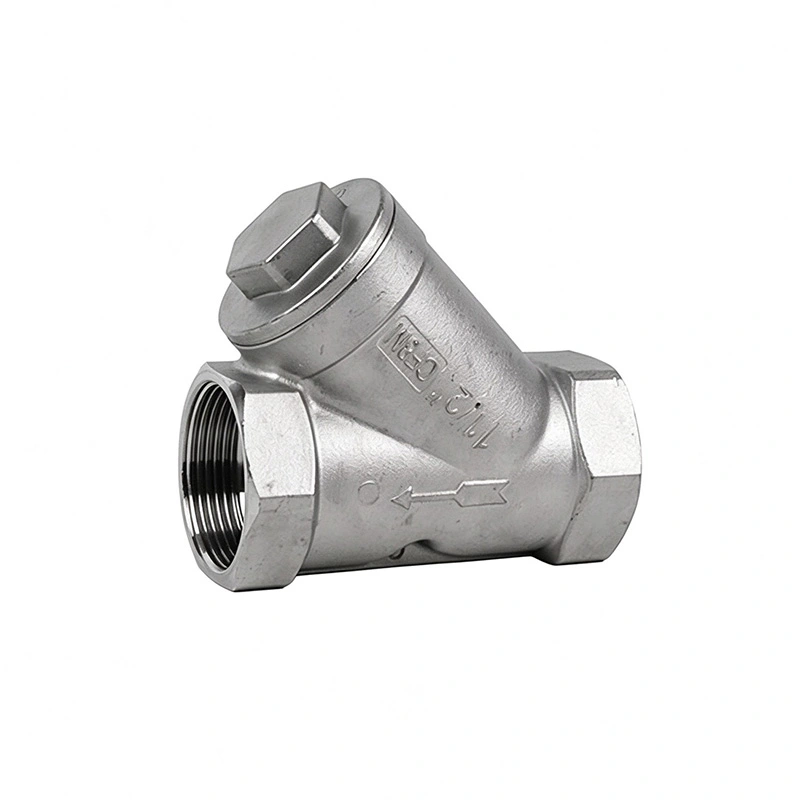

Y-sitko z nehrdzavejúcej ocele

Y-sitká z nehrdzavejúcej ocele Shangtai účinne odstraňujú pevné nečistoty z potrubí a chránia tak čerpadlá, ventily a prístrojové vybavenie. Vďaka kompaktnej konštrukcii, veľkej filtračnej ploche a nízkej tlakovej strate vyhovujú vodným, ropným a plynovým systémom. Ako priama továreň s prísnou kontrolou kvality a exportným balením dodávame odolné riešenia priemyselnej filtrácie.
