3PC guľový ventil 2000WOG so základňou ISO 5211 pre pohon

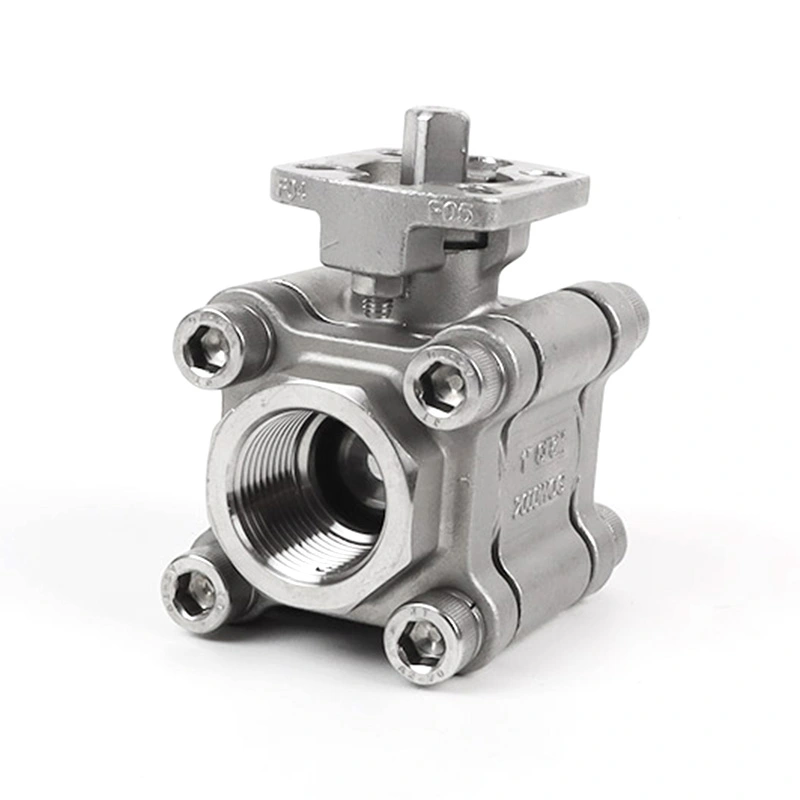

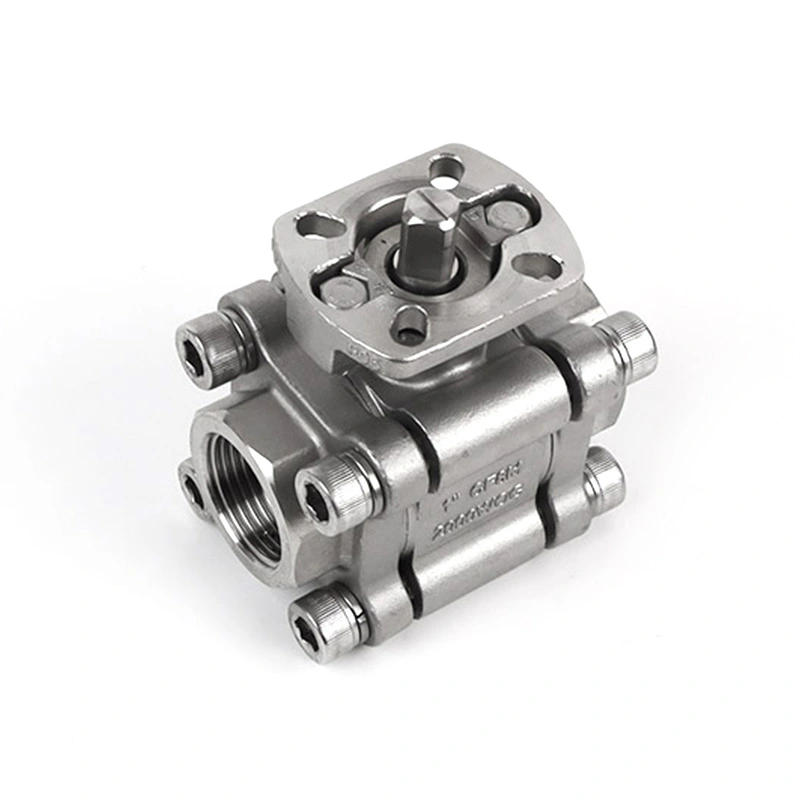

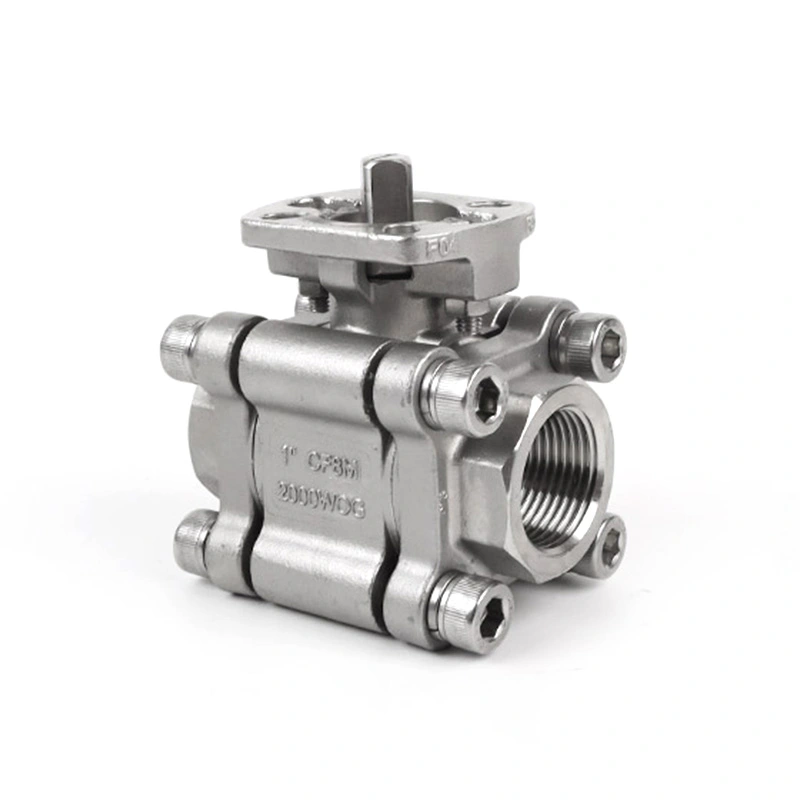

Guľový ventil Shangtai 3PC 2000WOG so základňou ISO 5211 pre ovládač je trojdielny guľový ventil z nehrdzavejúcej ocele navrhnutý pre ručné alebo automatické zapínanie a vypínanie. Ventil používa telo, guľu a driek z nehrdzavejúcej ocele 316 s montážnou základňou ISO 5211 na inštaláciu pohonu. Je k dispozícii v závitových pripojeniach NPT a BSP a môže byť nakonfigurovaný pre rôzne priemyselné médiá a prevádzkové podmienky.

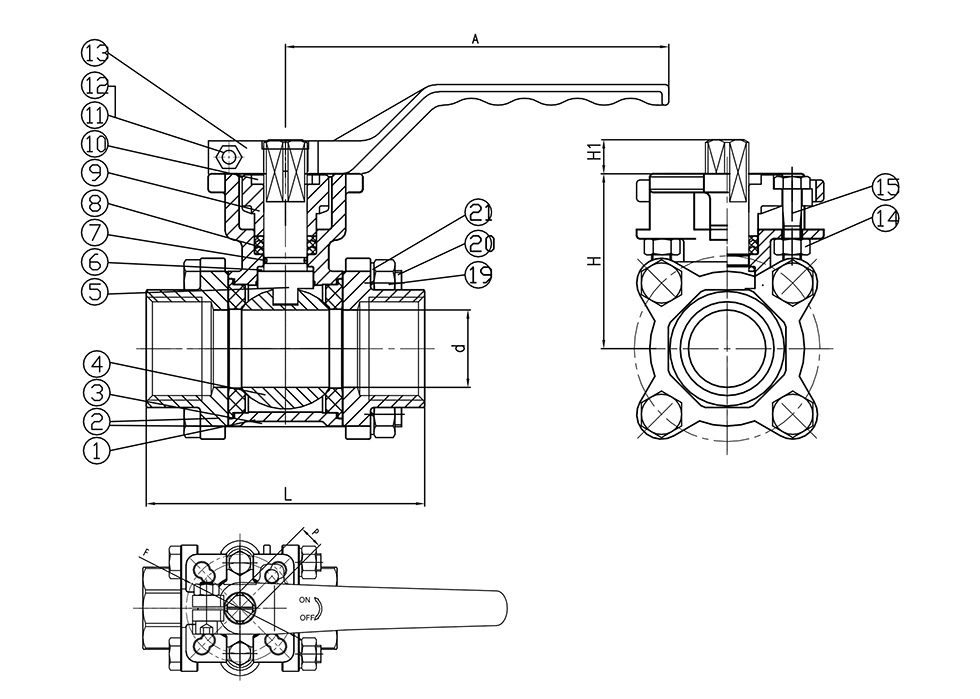

Hlavné rozmery

Všeobecné rozmery:

Montáž pohonu

Guľový ventil 3PC 2000WOG so základňou ISO 5211 pre pohon je nakonfigurovaný s montážnou základňou ISO 5211 na inštaláciu pohonu. Montážne rozmery uvedené v tabuľke všeobecných rozmerov, vrátane F a P, sa môžu použiť pri kontrole kompatibility pohonu. Požadovaný pohon by sa mal vybrať podľa veľkosti ventilu, prevádzkového krútiaceho momentu a systémových požiadaviek.

Trojdielne telo poskytuje prístup k vnútorným komponentom ventilu, keď je potrebná kontrola alebo výmena. Konštrukciu z nehrdzavejúcej ocele a konfiguráciu sedadla RPTFE je možné zvoliť pre kompatibilné priemyselné médiá a prevádzkové podmienky.

Aplikácie

Tento ventil možno použiť na reguláciu tekutiny v priemyselných potrubných systémoch, vrátane úpravy vody, ropných a plynových služieb, chemického spracovania, stlačeného vzduchu, zariadení a všeobecných technologických potrubí. Pred výberom by mala byť potvrdená kompatibilita médií z materiálu tela, sedla a tesnenia.

Pre automatizované systémy je možné guľový ventil 3PC 2000WOG so základňou ISO 5211 pre pohon spárovať s vhodným pneumatickým alebo elektrickým pohonom podľa požadovaného spôsobu ovládania a prevádzkového momentu.

Bezpečnostné opatrenia pri používaní

1. Pred inštaláciou sa uistite, že tlak a teplota ventilu sú vhodné pre aktuálne prevádzkové podmienky.

2. Pred výberom ovládača skontrolujte montážne rozmery ovládača a rozhranie.

3. Vyberte sedlo ventilu, tesnenia a ostatné zmáčané komponenty podľa pracovného média a teploty.

4. Zabráňte nárazom alebo nadmernej vonkajšej sile na teleso ventilu, rukoväť a závitové spoje.

5. Inštalácia, montáž pohonu a údržba by sa mali vykonávať podľa príslušných postupov ventilov a potrubí.

Doprava a balenie

Ventily sú balené vo vlnitých kartónoch a preglejkových obaloch na export. Špecifikácie balenia je možné upraviť podľa veľkosti ventilu, množstva objednávky a požiadaviek na prepravu.

FAQ

1. Aký je maximálny pracovný tlak guľového ventilu 3PC 2000WOG so základňou ISO 5211 pre ovládač?

Uvedený maximálny tlak je 1975 PSI. Prípustný pracovný tlak by mal byť potvrdený podľa veľkosti ventilu, teploty, média a použiteľného menovitého tlaku a teploty.

2. Aký je účel základne ISO 5211?

Základňa ISO 5211 poskytuje štandardizované rozhranie na montáž ovládača. Pred inštaláciou je potrebné skontrolovať veľkosť pohonu a montážne rozmery vzhľadom na rozmery F a P ventilu.

3. Aké materiály sa používajú na ventil?

Hlavná konfigurácia používa CF8M pre telo a uzáver, 316 pre guľôčku a predstavec, RPTFE pre sedlo a PTFE, Viton a 304 nerezovú oceľ pre ostatné uvedené komponenty.

4. Môže byť ventil použitý s pneumatickými alebo elektrickými pohonmi?

áno. Ventil je možné nakonfigurovať na prevádzku pohonu. Pohon by sa mal vyberať podľa veľkosti ventilu, prevádzkového krútiaceho momentu, montážneho rozhrania a požiadaviek na ovládanie.

5. Aké štandardy pripojenia sú k dispozícii?

Uvedené možnosti pripojenia sú závitové konce NPT a BSP. Príslušné pripojenie je potrebné potvrdiť pri zadávaní objednávky.

6. Je možné dodať aj iné materiály?

áno. Iné materiály sú k dispozícii na požiadanie v závislosti od požadovaného tlaku, teploty, média a konfigurácie komponentov.
