Výrobca priemyselných uzatváracích ventilov pre spoľahlivé riadenie prietoku v potrubných aplikáciách

Uzatváracie ventily Shangtai sú navrhnuté pre spoľahlivú izoláciu v priemyselných potrubných systémoch, kde je ventil normálne prevádzkovaný v úplne otvorenej alebo úplne zatvorenej polohe. Brána sa pri otvorení pohybuje vertikálne preč od prietokovej dráhy, čím poskytuje priamy priechod, ktorý pomáha znižovať prietokový odpor počas normálnej prevádzky.

Shangtai vyrába riešenia uzatváracích ventilov pre zásobovanie vodou, čistenie odpadových vôd, ropovody a plynovody, chemické spracovanie, výrobu energie, baníctvo, HVAC a všeobecné priemyselné služby. Podľa média potrubia a prevádzkových podmienok je možné zvoliť rôzne materiály telesa, menovité tlaky, koncové spoje, konštrukcie tesnenia a prevádzkové metódy.

Dodávka a prispôsobenie priemyselných uzatváracích ventilov

Shangtai podporuje štandardné a prispôsobené konfigurácie ventilov na základe veľkosti, tlakovej triedy, štandardu pripojenia, materiálu tela a obloženia, dizajnu sedadla, spôsobu prevádzky a špecifikácií projektu. Kontaktujte náš tím pre technické potvrdenie a cenovú ponuku.

Typy produktov a možnosti konštrukcie

Rôzne potrubné systémy vyžadujú rôzne konštrukcie brán. Shangtai môže poskytnúť konfigurácie vybrané podľa podmienok inštalácie, prevádzkovej frekvencie, požiadaviek na tesnenie a charakteristík prepravovaného média.

Stúpajúce vretenové uzatváracie ventily

Vreteno sa pri otváraní ventilu pohybuje nahor a poskytuje viditeľnú indikáciu polohy ventilu. Táto konfigurácia sa bežne používa tam, kde inštalačný priestor umožňuje dostatočnú vôľu nad ventilom.

Nestúpajúce vzory stonky

Vreteno zostáva počas prevádzky v tele alebo kryte ventilu, vďaka čomu je táto konfigurácia vhodná pre miesta, kde je obmedzená vertikálna vôľa.

Uzatváracie ventily OS&Y

Vonkajšia konštrukcia skrutky a strmeňa drží závitový driek mimo tela ventilu a poskytuje jasnú vizuálnu indikáciu otvorenej alebo zatvorenej polohy.

Klinové uzatváracie ventily

Pevné klinové a flexibilné klinové konfigurácie sú dostupné pre rôzne požiadavky na tlak, teplotu, tesnenie a servis potrubia.

Odolné dizajny sedadiel

Konfigurácie s pružným sedlom používajú elastomérne sedlo, ktoré poskytuje tesniaci výkon pre vhodné vodné a úžitkové aplikácie.

Dizajn kovových sedadiel

Konštrukciu kovového sedla je možné zvoliť pre aplikácie, kde ventil vyžaduje tesniace usporiadanie kov na kov a vyššiu odolnosť voči náročným prevádzkovým podmienkam.

Materiály pre rôzne potrubné médiá

Výber materiálu by mal zohľadňovať pracovné médium, teplotu, tlak, korózne podmienky a mechanické požiadavky potrubného systému. V závislosti od konštrukcie ventilu môžu dostupné materiály zahŕňať liatinu, tvárnu liatinu, oceľoliatinu, nehrdzavejúcu oceľ, bronz a legovanú oceľ.

Liatina a tvárna liatina

Bežne sa používa na zásobovanie vodou, odpadovú vodu, HVAC a všeobecné inžinierske potrubia, kde sú vhodné prevádzkové podmienky.

Uhlíková a liata oceľ

Vhodné pre vybrané priemyselné, ropné a plynárenské, energetické a procesné aplikácie vyžadujúce vyššiu mechanickú pevnosť.

Nerezová oceľ

Používa sa tam, kde sa vyžaduje zvýšená odolnosť proti korózii, s vhodnou triedou zvolenou podľa média a prevádzkového prostredia.

Bronzové a zliatinové materiály

Materiálové možnosti je možné zvážiť pre špecifické charakteristiky kvapaliny, teplotné podmienky, požiadavky na koróziu alebo špecifikácie projektu.

Možnosti tlaku, pripojenia a prevádzky

Konfigurácia ventilu by sa mala zhodovať s konštrukciou potrubia a nemala by sa vyberať len podľa veľkosti. Shangtai môže konfigurovať posúvače podľa menovitej veľkosti, menovitého tlaku, koncového pripojenia, podmienok inštalácie a požadovaného ovládania.

Kľúčové parametre výberu:Veľkosť ventilu, tlaková trieda, pracovná teplota, médium, štandard pripojenia, materiál telesa, materiál obloženia, typ sedla, poloha inštalácie, spôsob prevádzky a príslušné projektové normy.

V závislosti od konfigurácie produktu môžu možnosti pripojenia zahŕňať prírubové, závitové, hrdlové, tupé alebo iné špecifikované koncové pripojenia. Zvolené pripojenie by malo zodpovedať existujúcemu štandardu potrubia a požiadavkám na inštaláciu.

Pri ručnom ovládaní je možné zvážiť ručné kolesá, prevodovky, reťazové kolesá a predlžovacie stonky. Tam, kde je potrebná diaľková alebo automatizovaná prevádzka, je možné elektrické, pneumatické alebo hydraulické ovládanie nakonfigurovať podľa veľkosti ventilu, prevádzkového momentu, riadiaceho systému a prostredia inštalácie.

Kde sa používajú uzatváracie ventily

Tieto ventily sa primárne používajú skôr na izoláciu potrubia ako na nepretržité škrtenie. Vďaka priamemu prietoku sú vhodné pre systémy, kde je dôležitý nízky odpor prietoku v úplne otvorenej polohe a spoľahlivé uzatvorenie.

Voda a odpadová voda

Používa sa v rozvodoch vody, čistiarňach vody, čerpacích staniciach, systémoch odpadových vôd a inžinierskych potrubiach na sekčnú izoláciu a údržbu.

Ropa a plyn

Vybrané pre vhodné potrubné a procesné služby, kde sa vyžaduje spoľahlivá izolácia v súlade s príslušnými požiadavkami na tlak, materiál a normy.

Chemické spracovanie

Materiál a konfigurácie tesnenia je možné zvoliť podľa chemického média, teploty, tlaku a koróznych podmienok.

Energetika a priemyselné služby

Používa sa v potrubných systémoch úžitkových, chladiacich, parných, procesných a iných priemyselných potrubných systémov, kde zvolená konštrukcia ventilu spĺňa prevádzkové podmienky.

Výroba a kontrola kvality

Shangtai integruje výrobu, kontrolu, predaj a technické služby ventilov na podporu rôznych požiadaviek na priemyselné potrubia. Výrobné a kontrolné procesy sa zameriavajú na rozmerovú presnosť, tlakový výkon, stav tesnenia, materiálové požiadavky a celkovú funkciu ventilu.

Produkty Shangtai sú certifikované podľa platných požiadaviek vrátane ISO 9001, CE a EAC. Vybrané produkty môžu byť tiež vyrábané a testované v súlade s normami ako API 6D a API 598, ak to projekt vyžaduje.

Normy a požiadavky na kontrolu

Pri vyžiadaní cenovej ponuky uveďte požadovanú konštrukčnú normu, tlakovú triedu, normu pripojenia, materiál, skúšobnú normu a certifikačné dokumenty. To umožňuje potvrdiť konfiguráciu ventilu a požiadavky na kontrolu pred výrobou.

Technická podpora pre výber ventilov

Výber posúvača zahŕňa viac než len dodržanie menovitého priemeru potrubia. Mali by sa zvážiť pracovné médium, tlak, teplota, montážna poloha, rozmery pripojenia, prevádzková frekvencia a požadovaný tesniaci výkon. Shangtai môže skontrolovať tieto parametre a odporučiť vhodnú konfiguráciu na základe skutočných podmienok potrubia.

V prípade projektových požiadaviek, ktoré zahŕňajú viacero veľkostí alebo špecifikácií ventilov, môžete poskytnúť aj výkresy potrubí, plány ventilov, technické špecifikácie alebo informácie o existujúcich ventiloch. Náš tím môže pred prípravou cenovej ponuky skontrolovať dostupné údaje.

Ďalšie produkty ventilov a dostupné konfigurácie nájdete na stránkeProduktový rad ventilov Shangtai.

Často kladené otázky

Aké typy posúvačov sú k dispozícii?

Bežné konfigurácie zahŕňajú stúpajúcu stopku, nedvíhajúcu sa stopku, OS&Y, pružné sedlo, kovové sedlo, pevný klin a flexibilné klinové konštrukcie. Vhodná konštrukcia závisí od použitia potrubia a prevádzkových podmienok.

Ako si vyberiem správny ventil?

Výber by mal brať do úvahy veľkosť ventilu, menovitý tlak, pracovnú teplotu, médium, typ pripojenia, inštalačný priestor, spôsob prevádzky, požiadavky na tesnenie a špecifikácie projektu.

Aké materiály sú k dispozícii?

V závislosti od konfigurácie môžu materiály telesa zahŕňať liatinu, tvárnu liatinu, liatinu, nehrdzavejúcu oceľ, bronz a legovanú oceľ. Materiály sedadla a obloženia by sa mali vyberať podľa média a prevádzkových podmienok.

Sú posúvače vhodné na reguláciu prietoku?

Vo všeobecnosti sú skôr určené na úplne otvorenú alebo úplne uzavretú izoláciu než na nepretržité škrtenie. Guľové ventily alebo jednoúčelové regulačné ventily sa bežne zvažujú, keď sa vyžaduje presná regulácia prietoku.

Aké metódy prevádzky sú k dispozícii?

V závislosti od veľkosti ventilu a podmienok inštalácie môžu spôsoby ovládania zahŕňať ručné koleso, prevodovku, elektrický pohon, pneumatický pohon, hydraulický pohon, reťazové koleso a predlžovací hriadeľ.

Čo treba skontrolovať pred inštaláciou?

Pred inštaláciou si overte veľkosť ventilu, tlakovú triedu, koncové pripojenie, kompatibilitu tesnenia, zarovnanie skrutiek, čistotu potrubia, inštalačný priestor a vôľu pohybu vretena alebo pohonu.

Môžu sa tieto ventily použiť na inštaláciu pod zemou?

Áno, ak je zvolená konfigurácia vhodná pre podzemnú prevádzku. V závislosti od inštalácie môžu byť potrebné predlžovacie drieky, ochranné nátery, vhodné tesniace materiály a vhodné usporiadanie ventilovej skrine.

Aké informácie sú potrebné pre cenovú ponuku?

Uveďte veľkosť ventilu, menovitý tlak, normu pripojenia, materiál tela a obloženia, typ sedadla, pracovné médium, teplotu, spôsob prevádzky, množstvo, požadované normy a akékoľvek výkresy alebo technické dokumenty.

Potrebujete konfiguráciu uzatváracieho ventilu?

Pošlite veľkosť ventilu, menovitý tlak, médium, štandard pripojenia, materiál a prevádzkové požiadavky do Shangtai na technické potvrdenie a cenovú ponuku.

Odoslať dopyt | Kontaktujte Shangtai

View as

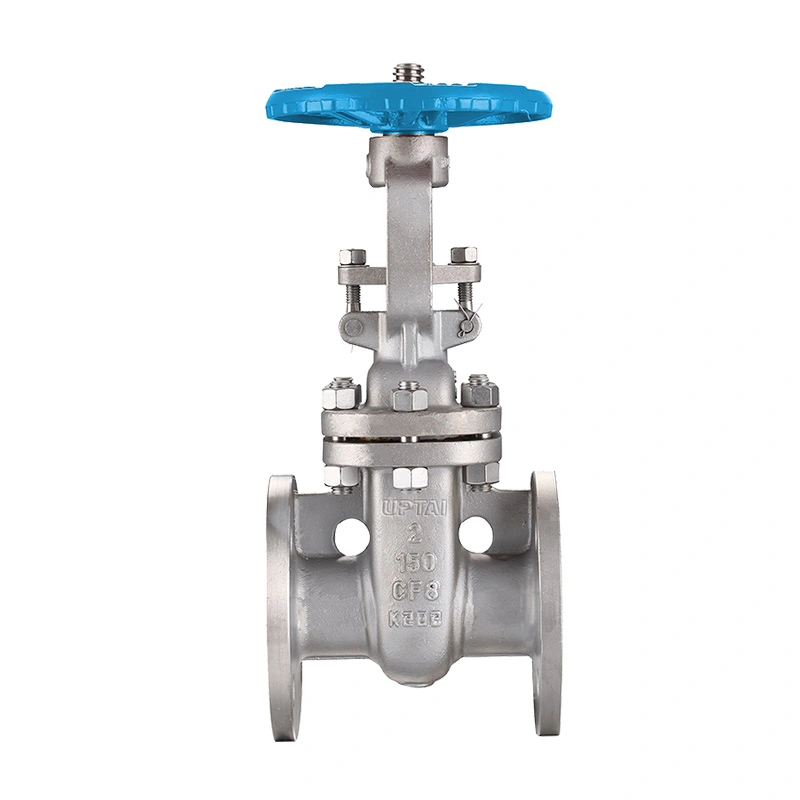

Ventil z nehrdzavejúcej ocele ANSI 150LB

Nerezový posúvač ANSI 150LB navrhnutý v súlade s API 603 a ASME B16.34. Je vybavený vysokofrekvenčnými prírubovými koncami, pevnými sedlami Stellite 6 a požiadavkami NACE na služby priemyselného potrubia, ktoré poskytujú obojsmerné uzatváranie a priamu prietokovú cestu s nízkou tlakovou stratou.

Vidieť viac >> Odoslať dopyt >>

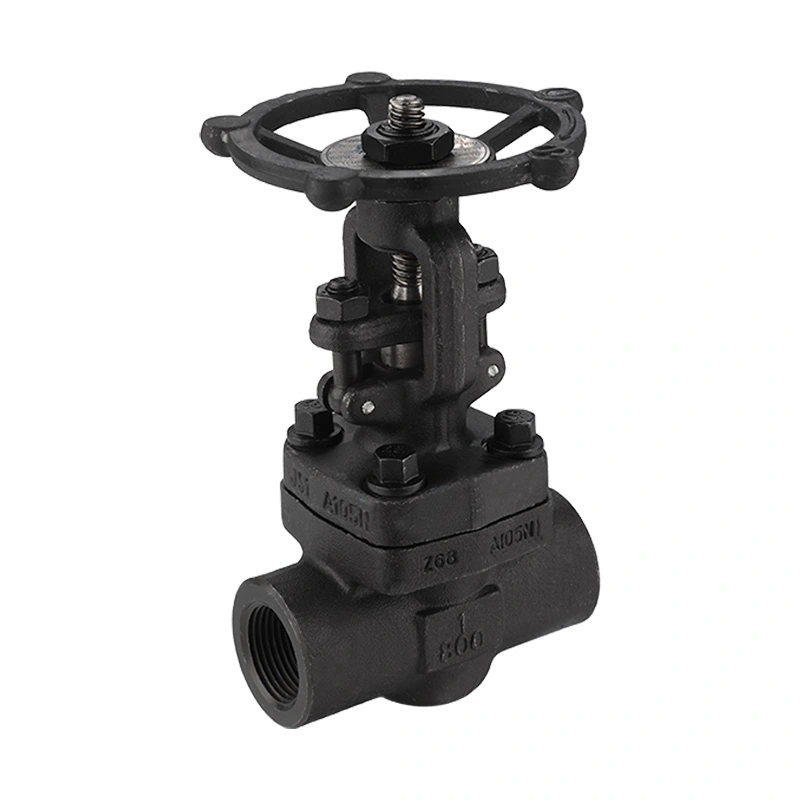

Kovaný ventil z uhlíkovej ocele 800LB

Náš posúvač 800LB z kovanej uhlíkovej ocele je navrhnutý podľa noriem API 602 pre vysokotlakové potrubia. Featuring a robust forged A105 body, OS&Y design, and reliable bi-directional shutoff, it delivers exceptional durability and flow control for demanding industrial systems.

Vidieť viac >> Odoslať dopyt >>
