Výrobca guľových ventilov pre presné riadenie prietoku v priemyselných systémoch

Ventily Shangtai Globe sú navrhnuté pre aplikácie, ktoré vyžadujú riadenú reguláciu prietoku, škrtenie a spoľahlivé uzatváranie v priemyselných potrubných systémoch. Lineárny pohyb kotúča voči sedlu umožňuje progresívne nastavenie otvorenia ventilu, vďaka čomu je tento typ ventilu vhodný pre systémy, kde je kontrola prietoku dôležitejšia ako udržiavanie čo najnižšej tlakovej straty.

Shangtai dodáva konfigurácie odlievaných a kovaných guľových ventilov z uhlíkovej ocele a nehrdzavejúcej ocele pre paru, vodu, ropu, plyn, chemické spracovanie, petrochemický priemysel, výrobu energie a všeobecné priemyselné služby. Konštrukciu ventilu, menovitý tlak, koncové pripojenie, úpravu a spôsob prevádzky je možné zvoliť podľa média a prevádzkových podmienok.

Dodávka guľového ventilu pre priemyselné potrubia

Shangtai podporuje štandardné a projektovo špecifické konfigurácie guľových ventilov na základe veľkosti ventilu, tlakovej triedy, teploty, média, požiadaviek na prietok, typu pripojenia, materiálu a ovládania. Pošlite svoje technické požiadavky na potvrdenie konfigurácie a cenovú ponuku.

Vzory guľových ventilov pre rôzne rozloženia potrubí

Vzor telesa ventilu ovplyvňuje smer prúdenia, tlakovú stratu, inštalačný priestor a prístup údržby. Shangtai môže poskytnúť rôzne vzory guľových ventilov podľa usporiadania potrubia a požiadaviek na služby.

Guľové ventily s priamym vzorom

Vstup a výstup sú usporiadané pozdĺž osi hlavného telesa s prietokom presmerovaným cez ventil. Toto je bežná konfigurácia pre všeobecné priemyselné potrubné aplikácie.

Guľové ventily s uhlovým vzorom

Vstup a výstup sú umiestnené pod uhlom, čo umožňuje ventilu zmeniť smer prúdenia a zároveň znížiť potrebu dodatočného kolena potrubia vo vhodných inštaláciách.

Guľové ventily s tvarom Y

Usporiadanie nakloneného telesa a drieku poskytuje priamejšiu dráhu toku ako konvenčná konštrukcia s priamym vzorom, vďaka čomu sú dizajny vzoru Y vhodné pre vybrané služby s vysokým prietokom alebo náročné služby.

Výber vzoru:Je potrebné vyhodnotiť vhodný typ telesa spolu s prietokom, povoleným poklesom tlaku, smerom potrubia, inštalačným priestorom, prevádzkovou teplotou a požiadavkami na údržbu.

Odlievaná a kovaná konštrukcia guľového ventilu

Shangtai poskytuje odlievanú aj kovanú konštrukciu pre rôzne požiadavky priemyselných služieb. Vhodná výrobná metóda závisí od veľkosti ventilu, tlakovej triedy, materiálu, mechanických požiadaviek a projektových špecifikácií.

Liate guľové ventily

Liata konštrukcia je vhodná pre širokú škálu veľkostí a konfigurácií priemyselných ventilov. Môže podporovať rôzne vzory karosérie a usporiadania pripojenia pre procesné a úžitkové potrubia.

Kované guľové ventily

Kovaná konštrukcia sa bežne zvažuje pre aplikácie s menším otvorom, vyšším tlakom alebo náročné servisné aplikácie, kde sú dôležité mechanické vlastnosti materiálu tela.

Výber materiálu by mal vychádzať z pracovného média, teploty, tlaku, koróznych podmienok a príslušných projektových noriem. Konfigurácie z uhlíkovej ocele a nehrdzavejúcej ocele je možné zvoliť pre rôzne procesné a úžitkové služby.

Výber materiálov a čalúnenia

Teleso ventilu je len jednou časťou procesu výberu materiálu. Sedlo, kotúč, vreteno a iné navlhčené alebo tlak obsahujúce komponenty by sa tiež mali zvážiť podľa média a prevádzkového prostredia.

Uhlíková oceľ

Používa sa pre vhodné aplikácie v oblasti vody, ropy, plynu, pary a priemyselných procesov, kde sú prevádzkové podmienky kompatibilné s konštrukciou z uhlíkovej ocele.

Nerezová oceľ

Vyberá sa tam, kde sa vyžaduje zvýšená odolnosť proti korózii. Vhodná trieda nehrdzavejúcej ocele by sa mala určiť podľa média, teploty a chemických podmienok.

Materiály disku a sedadiel

Ozdobné a tesniace materiály by mali zodpovedať pracovnému médiu, teplote, tlaku, podmienkam erózie a požadovanému uzatváraciemu výkonu.

Balenie a tesnenie

Výber tesnenia a tesnenia by mal brať do úvahy prevádzkovú teplotu, tlak, kompatibilitu média a požiadavky na údržbu.

Úvahy o regulácii prietoku a poklesu tlaku

Guľové ventily sa bežne vyberajú, keď potrubie vyžaduje viac kontrolované nastavenie prietoku, ako môže poskytnúť jednoduchý izolačný ventil. Pozíciu kotúča je možné postupne meniť, aby sa regulovala oblasť priechodu a ovplyvnila rýchlosť prietoku.

Vnútorná dráha prietoku globálneho ventilu však vo všeobecnosti vytvára väčšiu tlakovú stratu ako ventil s plným otvorom s priamym priechodom. Z tohto dôvodu by mal výber ventilu vyvážiť požadovanú riadiacu funkciu s prípustným poklesom tlaku a energetickými požiadavkami systému.

Pred výberom ventilu zvážte prietok

Pre aplikácie s reguláciou prietoku uveďte požadovaný prietok, vstupný a výstupný tlak, prevádzkovú teplotu, médium a očakávaný pokles tlaku, kedykoľvek sú k dispozícii. Tieto parametre pomáhajú určiť vhodnú veľkosť ventilu a vnútornú konfiguráciu.

Manuálna a automatická prevádzka

V závislosti od veľkosti ventilu, prevádzkových podmienok a požiadaviek na ovládanie môžu byť guľové ventily Shangtai nakonfigurované na manuálnu alebo automatickú prevádzku. Ručné ovládanie ručným kolesom je vhodné pre aplikácie, kde postačuje miestne nastavenie, pričom ovládané konfigurácie možno integrovať do automatizovaných systémov riadenia procesov.

Obsluha ručného kolesa

Praktické riešenie pre ručne ovládané potrubia, kde sa nastavovanie a uzatváranie ventilov vykonáva lokálne.

Prevádzka ozubených kolies

Prevodovky môžu byť zvažované pre väčšie ventily alebo aplikácie, kde požadovaná ovládacia sila robí priame ovládanie ručným kolesom menej praktické.

Elektrické ovládanie

Elektrické servopohony môžu byť integrované s vhodnými riadiacimi systémami pre diaľkové ovládanie a automatizované riadenie procesov.

Pneumatické ovládanie

Pneumatické pohony je možné použiť tam, kde sú k dispozícii systémy stlačeného vzduchu a kde sa vyžaduje rýchle alebo diaľkové ovládanie ventilu.

Pri požiadavkách na automatizovaný ventil by výber pohonu mal zvážiť prevádzkový krútiaci moment alebo ťah, veľkosť ventilu, tlakový rozdiel, riadiacu frekvenciu, dostupný výkon alebo prívod vzduchu a podmienky prostredia.

Aplikácie v Steam, Process a Utility Systems

Guľové ventily sú široko používané v priemyselných systémoch, kde sa vyžaduje nastavenie prietoku, kontrola tlaku alebo spoľahlivé uzatváranie. Ich použitie sa líši v závislosti od materiálu tela, menovitého tlaku, teplotného rozsahu, úpravy a konfigurácie pripojenia.

Parné systémy

Používa sa pre vhodné parovodné služby, kde sa teplota, tlak, tesniace materiály a konštrukcia ventilu vyberajú pre prevádzkové podmienky.

Ropa a plyn

Používa sa vo vybraných procesoch ropy a zemného plynu a inžinierskych sieťach, kde sa vyžaduje riadený prietok a spoľahlivé vypnutie.

Chemické a petrochemické

Konfigurácie materiálu a obloženia je možné zvoliť podľa chemického média, teploty, tlaku a koróznych charakteristík.

Generovanie energie

Používa sa vo vhodných parných, vodných, chladiacich a pomocných systémoch, kde sa vyžaduje regulácia prietoku a izolácia.

Vodovodné a úžitkové potrubie

Vybrané pre priemyselné vodovody, úžitkové a technologické potrubia podľa požadovaného tlaku, teploty, materiálu a riadiacej funkcie.

Všeobecné priemyselné služby

Vhodné konfigurácie môžu byť špecifikované pre výrobné závody a iné priemyselné potrubné systémy vyžadujúce riadený prietok alebo uzatváranie.

Koncové pripojenia a požiadavky na inštaláciu

Shangtai môže dodať guľové ventily s rôznymi konfiguráciami koncových pripojení, vrátane prírubových, tupých, objímkových, závitových a iných pripojení podľa projektu. Zvolené pripojenie by malo zodpovedať norme potrubia, triede tlaku, rozmerom a spôsobu inštalácie.

Pred inštaláciou skontrolujte štítok a veľkosť ventilu, menovitý tlak, rozmery pripojenia, smer prietoku, kompatibilitu tesnenia, zarovnanie skrutiek, čistotu potrubia a dostupný priestor na ovládanie ručného kolesa alebo ovládača.

Väčšina telies guľových ventilov obsahuje označenie smeru prúdenia. Ventil by mal byť inštalovaný podľa vyznačeného smeru a príslušných výkresov potrubia alebo projektových špecifikácií.

Ďalšie konfigurácie priemyselných ventilov nájdete na stránkeProduktový rad ventilov Shangtaina kontrolu dostupných produktov a aplikácií.

Výroba, testovanie a kontrola kvality

Shangtai riadi výrobu a kontrolu podľa špecifikovanej konfigurácie ventilu a požiadaviek projektu. Kontrola kvality môže zahŕňať rozmerovú kontrolu, materiálové požiadavky, tlakové skúšky, tesniaci výkon, prevádzkovú funkciu a ďalšie príslušné kontrolné položky.

Ventily Shangtai majú certifikáciu ISO 9001, CE a EAC. Vybrané produkty môžu byť tiež vyrábané a testované podľa platných medzinárodných noriem, vrátane API 6D a API 598, ak to projekt vyžaduje.

Projektová dokumentácia:Ak je to potrebné, pri predkladaní dopytu uveďte príslušné normy, požiadavky na kontrolu, certifikačné dokumenty, výkresy, požiadavky na materiál a skúšobné postupy.

Ako špecifikovať guľový ventil

Pre presný výber ventilu poskytnite čo najviac prevádzkových informácií. Základná špecifikácia bežne zahŕňa menovitý rozmer, tlakovú triedu, pracovné médium, prevádzkovú teplotu, požadovaný prietok, prípustnú tlakovú stratu, koncové pripojenie, materiál telesa, požiadavky na úpravu a spôsob prevádzky.

Pri procesných aplikáciách môžu pomôcť určiť vhodnú konfiguráciu ventilu ďalšie informácie, ako je tlak pred a po prúde, normálny a maximálny prietok, hustota alebo viskozita tekutiny, požiadavky na uzatváranie a regulačné podmienky.

Často kladené otázky

Aké typy vzorov guľových ventilov sú k dispozícii?

BežnéGuľové ventilyvzory zahŕňajú rovný vzor, uhlový vzor a vzor Y. Výber závisí od usporiadania potrubia, poklesu tlaku, požiadaviek na prietok, inštalačného priestoru a podmienok údržby.

Ako si vyberiem správny ventil?

Zvážte veľkosť ventilu, tlakovú triedu, pracovnú teplotu, médium, prietok, povolený pokles tlaku, koncové pripojenie, požiadavky na úpravu a spôsob prevádzky. Procesné aplikácie môžu tiež vyžadovať informácie o tlaku pred a po prúde.

Aké koncové pripojenia sú k dispozícii?

Dostupné konfigurácie môžu zahŕňať prírubové, tupé, hrdlové, závitové a iné projektom špecifikované pripojenia v závislosti od konštrukcie ventilu a požiadaviek aplikácie.

Je počas inštalácie dôležitý smer prúdenia?

áno. Väčšina modelov má na tele označenie smeru toku. Inštalácia by sa mala riadiť vyznačeným smerom spolu s príslušnými výkresmi potrubia a požiadavkami projektu.

Môžu byť produkty vybavené pohonmi?

áno. V závislosti od aplikácie môžu byť produkty konfigurované s ručnými kolesami, prevodovkami, elektrickými pohonmi, pneumatickými pohonmi alebo inými vhodnými automatizačnými komponentmi.

Čo treba skontrolovať pred inštaláciou?

Pred inštaláciou skontrolujte veľkosť ventilu, menovitý tlak, štandard pripojenia, smer prúdenia, kompatibilitu tesnenia, čistotu potrubia, zarovnanie skrutiek a dostupný prevádzkový priestor.

Aká údržba je zvyčajne potrebná?

Odporúča sa pravidelná kontrola tesnenia, drieku, spoja veka, tesniacich plôch a ovládacieho mechanizmu. Intervaly údržby by sa mali určiť podľa servisných podmienok, prevádzkovej frekvencie a pokynov výrobcu.

Aké informácie sú potrebné pre cenovú ponuku?

Uveďte veľkosť ventilu, tlakovú triedu, typ pripojenia, požiadavky na teleso a úpravu, pracovné médium, teplotu, prietok, typ prevádzky, množstvo, príslušné normy a všetky požadované výkresy alebo technické dokumenty.

Potrebujete guľový ventil pre váš potrubný systém?

Pošlite svoju veľkosť ventilu, tlak, médium, teplotu, požiadavky na prietok, štandard pripojenia a spôsob prevádzky do Shangtai na technické potvrdenie a cenovú ponuku.

Odoslať dopyt | Kontaktujte Shangtai

View as

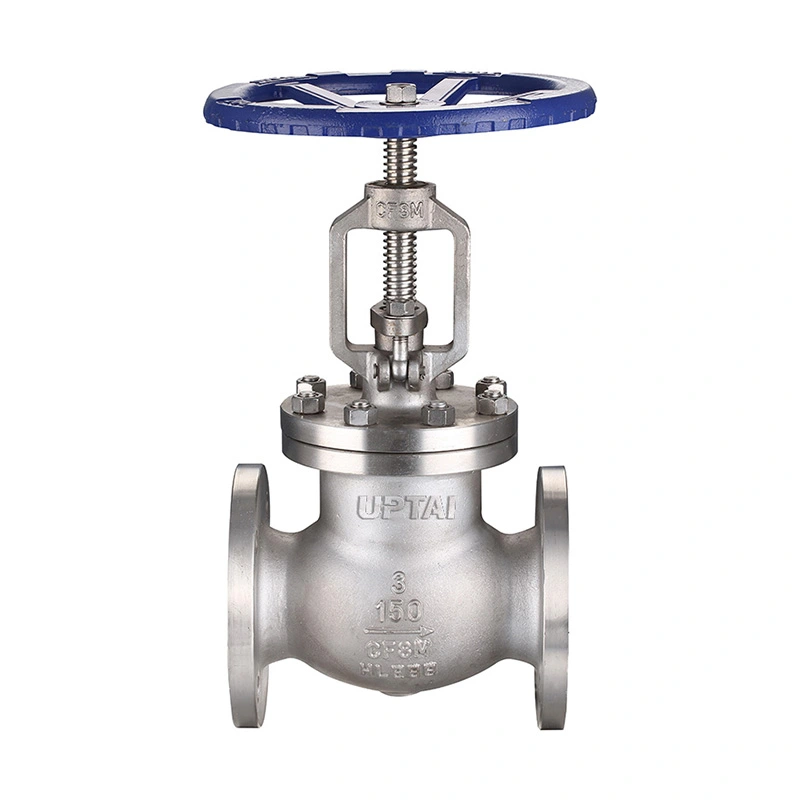

ANSI štandardný prírubový guľový ventil

Štandardné prírubové ventily Shangtai ANSI poskytujú presnú reguláciu prietoku a spoľahlivé tesné uzatvorenie pre priemyselné potrubia. Vyrobené v prísnom súlade so špecifikáciami ANSI B16.34, vyznačujú sa robustnou štruktúrou a stabilným tesniacim výkonom. Ako priama továreň s prísnou kontrolou kvality a exportným balením dodávame odolné guľové ventily pre petrochemické, energetické a vodné aplikácie.

Vidieť viac >> Odoslať dopyt >>

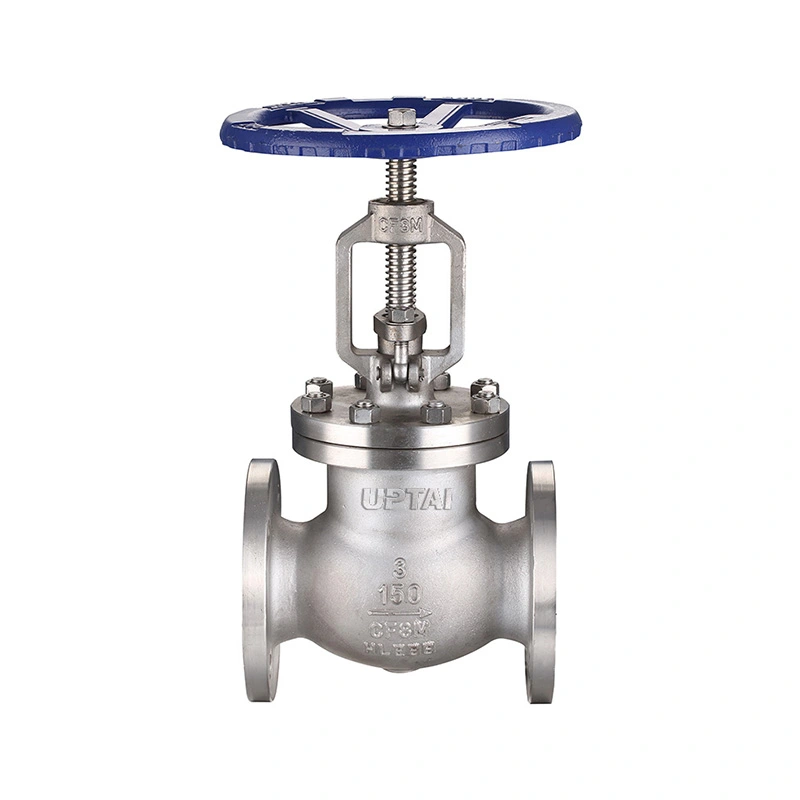

Prírubový guľový ventil triedy 150 z nehrdzavejúcej ocele

Prírubový guľový ventil Shangtai triedy 150 z nehrdzavejúcej ocele poskytuje vynikajúcu kontrolu prietoku a odolnosť proti korózii. Vďaka robustnej kovanej konštrukcii a jednoduchej prírubovej inštalácii zaisťuje spoľahlivé utesnenie kritických potrubných systémov.

Vidieť viac >> Odoslať dopyt >>

800LB ASTM A105N guľový ventil z kovanej uhlíkovej ocele

UPTAI 800LB ASTM A105N guľový ventil z kovanej uhlíkovej ocele ponúka výnimočnú pevnosť pre vysokotlakové škrtenie. Normalizované pre vynikajúcu húževnatosť, zaisťuje spoľahlivú reguláciu prietoku a tesné uzatvorenie v náročných priemyselných potrubných systémoch.

Vidieť viac >> Odoslať dopyt >>
