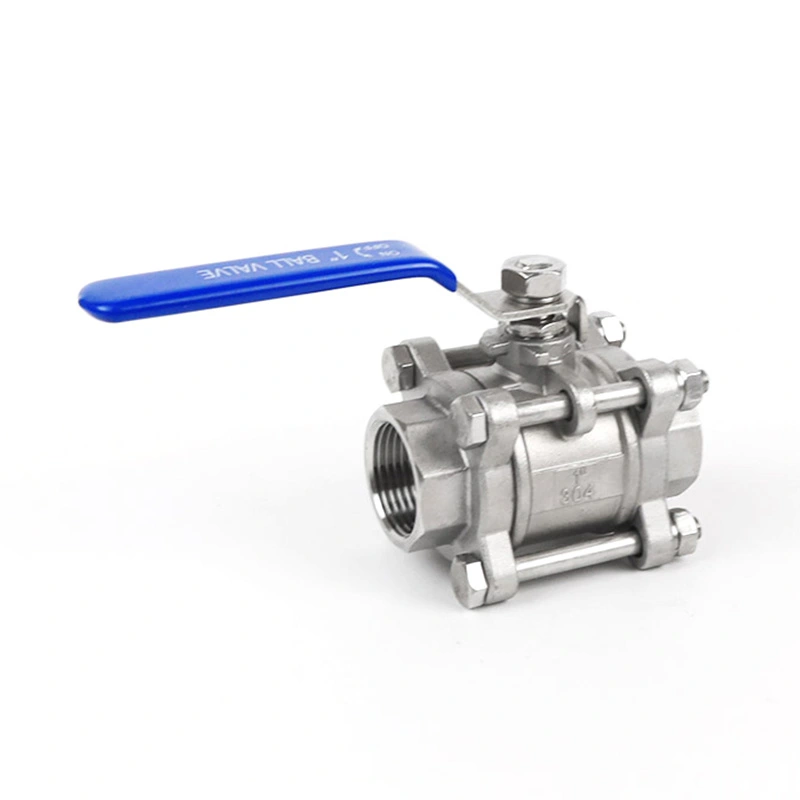

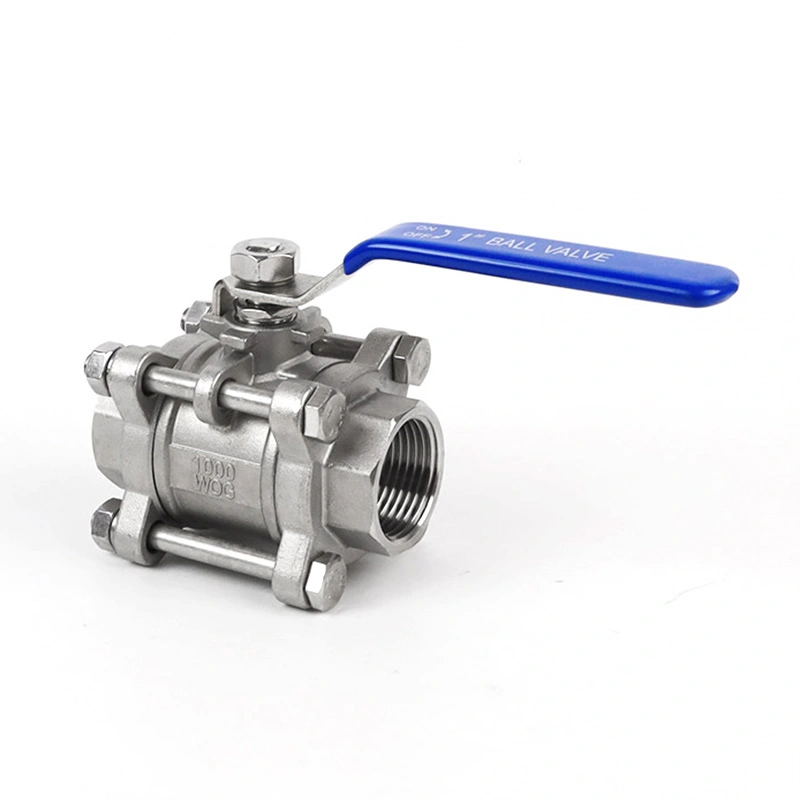

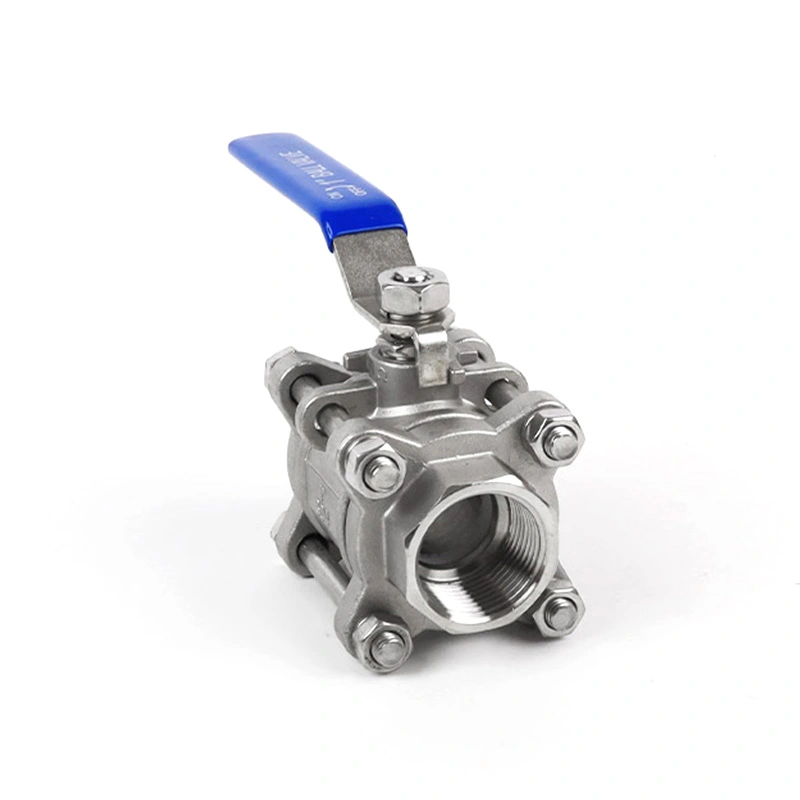

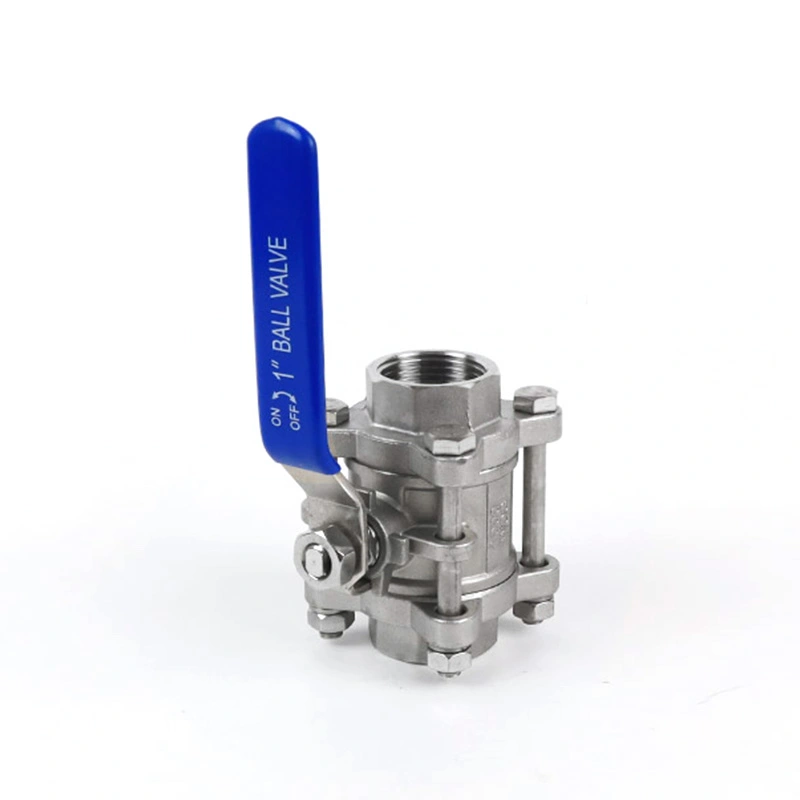

3PC Heavy Duty Guľový ventil s uzamykacím zariadením

Guľový ventil Shangtai 3PC Heavy Duty s uzamykacím zariadením je určený pre priemyselné potrubné systémy vyžadujúce bezpečné uzatvorenie a riadenú manuálnu prevádzku. Trojdielna konštrukcia poskytuje prístup k vnútorným komponentom pre údržbu, zatiaľ čo uzamykateľná rukoväť pomáha predchádzať neúmyselnému spusteniu ventilu. Podľa pracovného média a požiadaviek aplikácie je možné poskytnúť rôzne konfigurácie sedadla, tesnenia, tlaku a teploty.

Výhody

1. Ťažká trojdielna konštrukcia

Zosilnené trojdielne telo je určené pre priemyselné potrubné služby, kde sa vyžaduje robustná konštrukcia ventilu. Trojdielna konštrukcia tiež umožňuje otvorenie ventilu za účelom kontroly alebo údržby bez odstránenia celého telesa ventilu z potrubia.

2. Uzamykateľná rukoväť pre riadenú prevádzku

Integrované uzamykacie zariadenie pomáha udržiavať rukoväť vo zvolenej polohe ventilu a znižuje riziko náhodnej alebo neoprávnenej manipulácie. Táto funkcia je užitočná v priemyselných systémoch, kde je potrebné kontrolovať polohu ventilu počas prevádzky alebo údržby.

3. Anti-Blowout Stem Design

Vreteno je vnútorne zadržané, aby sa zabránilo vysunutiu vretena, keď je ventil pod tlakom. Táto konštrukcia poskytuje dodatočnú bezpečnostnú funkciu pre priemyselné zapnutie/vypnutie.

4. Možnosti materiálu z nehrdzavejúcej ocele

Štandardná materiálová konfigurácia zahŕňa možnosti SS316 a SS304 pre telo, guľu, predstavec a ďalšie komponenty. PTFE sa používa pre sedlo guľôčky, trecí krúžok a upchávku vretena v uvedenej konfigurácii. Výber materiálu by mal byť prispôsobený pracovnému médiu, tlaku a teplote.

5. Schopnosť tlaku a teploty

Ventil je špecifikovaný s tlakovou triedou CL150, maximálnym tlakom 540 PSI a teplotným rozsahom -25 ℃ až 150 ℃ podľa uvedenej konfigurácie. Skutočný povolený pracovný tlak by sa mal pred výberom skontrolovať v porovnaní s príslušnými podmienkami tlaku a teploty.

6. Továrenská výroba a kontrola kvality

Shangtai riadi výrobu ventilov, obrábanie, montáž, kontrolu a tlakové skúšky vo svojom závode. Materiálová dokumentácia a príslušné certifikáty CE a ISO 9001 môžu byť poskytnuté podľa požiadaviek na produkt a objednávku.

Hlavné rozmery

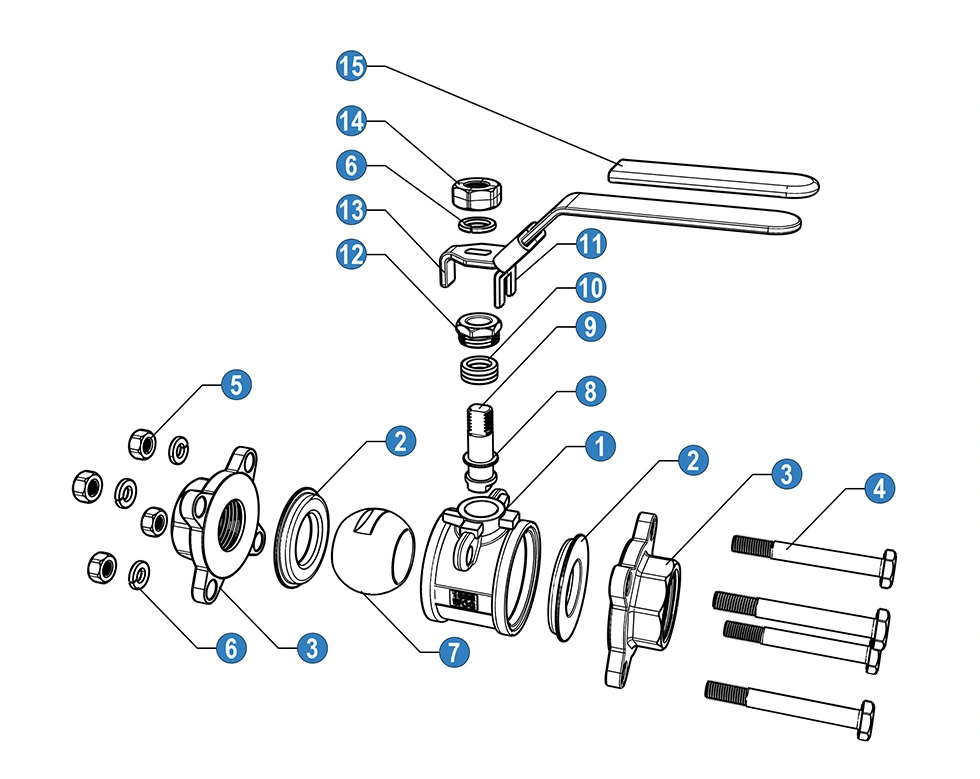

Materiály a komponenty

* N: Závitové konce podľa ANSI B 2.1 NPT

* B: Konce závitov podľa BS21 BSP

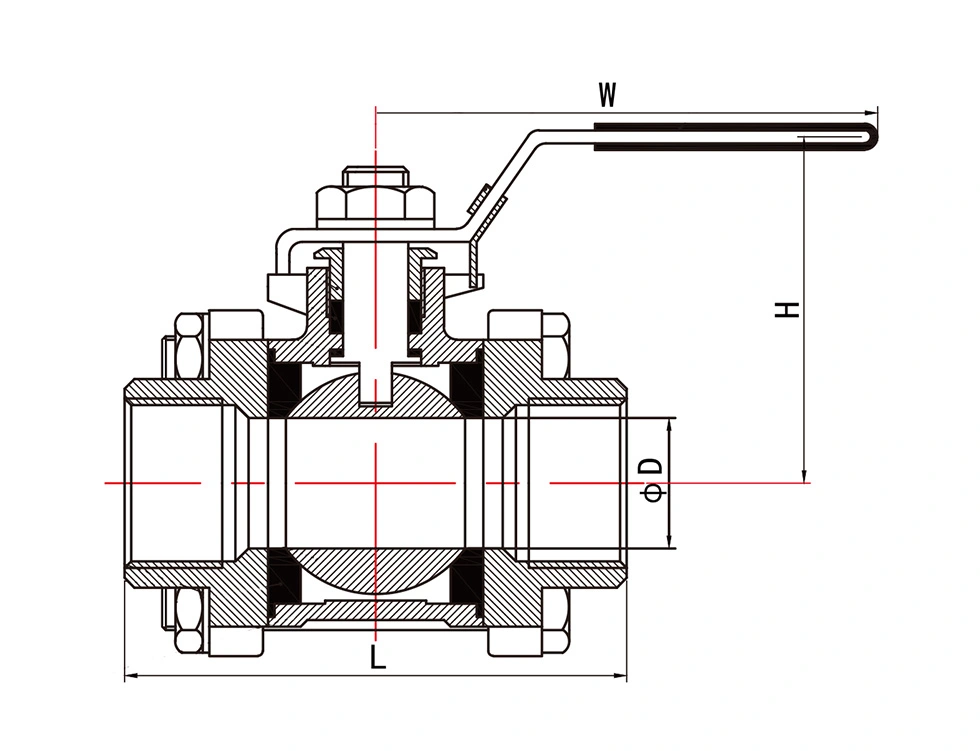

Všeobecné rozmery

Kv hodnoty

Kv (m3/h) = Prietok vody v kubických metroch za hodinu, ktorý spôsobí pokles tlaku na ventile o 1 bar.

Aplikácie

Guľový ventil 3PC Heavy Duty s uzamykacím zariadením je vhodný pre aplikácie priemyselných potrubí a zariadení, kde sa vyžaduje manuálne zatváranie a ovládanie ventilu, vrátane:

Ropa a plyn

Chemické spracovanie

Petrochemické závody

Úprava vody

Power & Utility Systems

HVAC a priemyselné potrubia

Systémy stlačeného vzduchu

Námorníctvo a stavba lodí

FAQ

1. Čo je to 3PC ťažký guľový ventil s blokovacím zariadením?

Je to trojdielny guľový ventil určený pre priemyselné zapínanie/vypínanie a vybavený uzamykacím zariadením na rukoväti. Trojdielna konštrukcia umožňuje prístup k vnútorným komponentom ventilu za účelom kontroly a údržby.

2. Aký je účel uzamykacieho zariadenia?

Blokovacie zariadenie pomáha zaistiť rukoväť vo zvolenej otvorenej alebo zatvorenej polohe a znižuje možnosť neúmyselného spustenia ventilu počas bežnej prevádzky alebo údržby.

3. Aký tlak a teplotu zvládne tento ventil?

Uvedená konfigurácia má tlakovú triedu CL150, maximálny tlak 540 PSI a teplotný rozsah -25 ℃ až 150 ℃. Skutočný povolený tlak by sa mal potvrdiť podľa veľkosti ventilu, teploty, média a použiteľného menovitého tlaku a teploty.

4. Aké materiály sú k dispozícii?

Uvedená konfigurácia používa komponenty SS316 a SS304 s PTFE použitým na sedlo gule, trecí krúžok a upchávku vretena. V závislosti od prevádzkového média a požiadaviek aplikácie môžu byť k dispozícii aj iné možnosti materiálu.

5. Aké štandardy pripojenia sú k dispozícii?

Ventil je dostupný so závitovými koncami NPT a BSP. Konce závitov NPT zodpovedajú ANSI B 2.1 NPT, zatiaľ čo konce závitov BSP zodpovedajú BS21 BSP podľa dodanej špecifikácie.

6. Aká je hodnota Kv guľového ventilu?

Kv udáva prietok vody v kubických metroch za hodinu, ktorý spôsobuje pokles tlaku na ventile o 1 bar. Uvedené hodnoty Kv možno použiť ako referenčné pri hodnotení prietoku pre rôzne veľkosti ventilov.

7. Môže byť ventil prispôsobený pre rôzne aplikácie?

áno. Shangtai môže diskutovať o rôznych konfiguráciách tela, sedadla, tesnenia, tlaku, teploty, pripojenia a materiálu podľa pracovného média a požiadaviek na aplikáciu. Ostatné materiály sú k dispozícii na požiadanie.

8. Aké normy sa používajú pre ventil?

Dodávaná špecifikácia odkazuje na ASME B16.34 pre návrh a výrobu a menovité hodnoty tlaku a teploty, zatiaľ čo API 598 sa používa na testovanie a kontrolu. Príslušná norma by mala byť potvrdená pre konkrétnu konfiguráciu ventilu a objednávku.

9. Môžu byť poskytnuté materiálne a kvalitatívne dokumenty?

áno. Materiálová dokumentácia a príslušné certifikáty CE a ISO 9001 môžu byť poskytnuté podľa konfigurácie produktu a požiadaviek objednávky.

10. Je Shangtai výrobcom?

áno. Shangtai vyrába ventil a riadi výrobu, obrábanie, montáž, kontrolu a súvisiace procesy dodávok vo svojom závode v čínskom Wenzhou.
