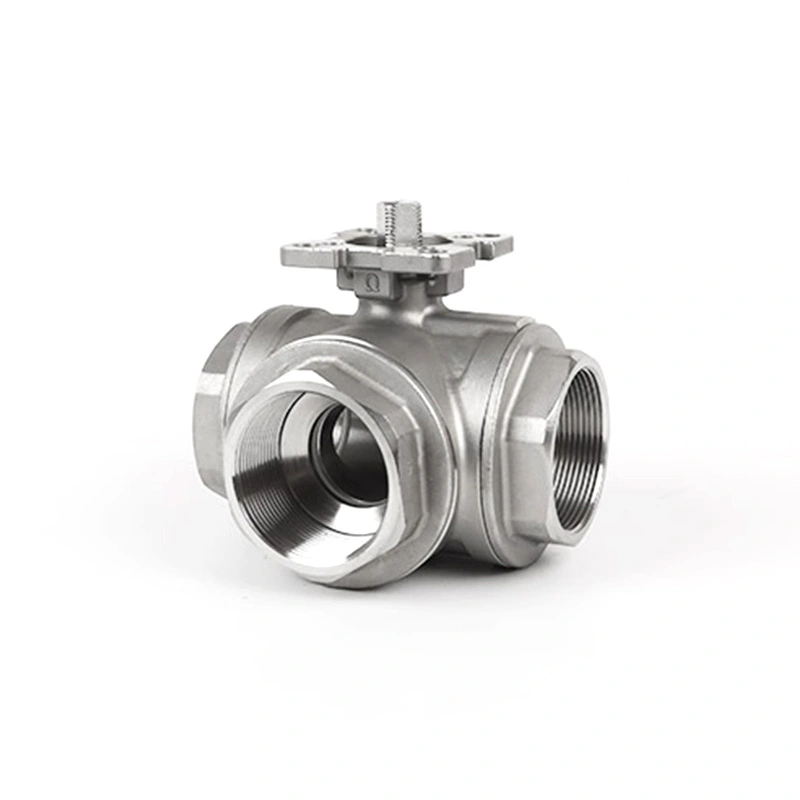

Trojcestný guľový ventil s T portom pre priamu montáž podložky ISO 5211

Trojcestný guľový ventil Shangtai s priamou montážnou podložkou T Port ISO 5211 je skonštruovaný pre flexibilné riadenie prietoku v priemyselných potrubných systémoch. Dizajn T-portu podporuje miešanie, odvádzanie a viacsmernú distribúciu toku, zatiaľ čo montážna podložka ISO 5211 umožňuje rýchlu a stabilnú inštaláciu ovládača.

Ako výrobca zdrojových ventilov vo Wenzhou v Číne ponúka Shangtai konkurencieschopné ceny priamo z výroby, spoľahlivú výrobnú kapacitu a silné uznanie na čínskom trhu s ventilmi. Naša továreň je len 10 minút od letiska, takže návštevy a kontroly sú pohodlné.

Predstavenie produktu

Tento trojcestný guľový ventil s portom T je vhodný pre aplikácie, kde jeden ventil potrebuje ovládať viacero smerov prietoku. V porovnaní so štandardnými dvojcestnými ventilmi pomáha zjednodušiť usporiadanie potrubia, zmenšiť inštalačný priestor a zlepšiť účinnosť riadenia systému.

Hlavné rozmery

Medzi kľúčové výhody patrí:

Dizajn prietoku T-port na miešanie, odvádzanie alebo distribúciu médií

Priama montážna podložka ISO 5211 pre pripojenie pneumatického alebo elektrického pohonu

Nevyžaduje sa žiadna ďalšia konzola, čo pomáha znížiť výšku inštalácie a zlepšiť zarovnanie ovládača

Presné závitové konce pre hladkú montáž a bezpečné spojenie potrubia

Stabilný tesniaci výkon pre spoľahlivú každodennú prevádzku

Podpora OEM/ODM podporovaná schopnosťou vývoja foriem Shangtai

Výkresy parametrov produktu sú k dispozícii na potvrdenie veľkosti, prispôsobenie projektu a technické vyhodnotenie.

Proces kontroly kvality

Shangtai sa riadi štandardizovaným kontrolným systémom pokrývajúcim IQC, IPQC, FQC a OQC, aby bola kvalita pod kontrolou od materiálu až po zásielku.

IQC - Vstupná kontrola kvality

Suroviny sú pred výrobou kontrolované. Zariadenie na testovanie materiálu podporuje overenie materiálu na mieste.

IPQC - Priebežná kontrola kvality

Počas obrábania a montáže sa kontrolujú kľúčové rozmery, presnosť závitu, povrchová úprava a rozmery podložky ISO 5211.

FQC - Final Quality Control

Hotové ventily sú testované na vzhľad, prevádzku, tesniaci výkon a tlakovú spoľahlivosť podľa požiadaviek objednávky.

OQC - Odchádzajúca kontrola kvality

Pred doručením sa skontroluje balenie, označenie, množstvo a dokumenty, aby sa zabezpečilo, že tovar je pripravený na bezpečnú prepravu.

FAQ

Q1: Ako guľa s T-portom určuje smer prúdenia?

Dráha toku je určená usporiadaním vnútorného otvoru a rotačnou polohou gule. Pred inštaláciou by sa malo potvrdiť požadované spojenie medzi tromi potrubnými portami tak, aby poloha rukoväte ventilu alebo ovládača zodpovedala zamýšľanej dráhe prietoku.

Q2: Môže byť ventil T-port použitý na zmiešavanie aj na odvádzanie?

Áno, konfiguráciu T-portu možno použiť pre rôzne trojcestné usporiadanie toku. Či je vhodný na miešanie, odvádzanie alebo distribúciu závisí od geometrie otvoru, tlakových podmienok a usporiadania potrubia. Požadovaný prietok je potrebné špecifikovať pri objednávke.

Q3: Musí sa pohon zhodovať s krútiacim momentom ventilu?

áno. Pohon by mal poskytovať dostatočný krútiaci moment pre ventil v skutočných prevádzkových podmienkach. Pri výbere pneumatického alebo elektrického pohonu je potrebné zvážiť veľkosť ventilu, materiál sedla, pracovný tlak, médium a prevádzkovú frekvenciu.

Q4: Čo treba zvážiť pri výbere sedla ventilu?

Materiál sedadla by sa mal vyberať podľa pracovného média, teploty, tlaku a požadovaného tesniaceho výkonu. Chemická kompatibilita je obzvlášť dôležitá, keď sa ventil používa pre agresívne alebo procesné kvapaliny.

Q5: Môže byť tento typ ventilu použitý na lyži alebo potrubí?

áno. Trojcestná konfigurácia môže byť použitá na procesných lyžinách, rozdeľovačoch a kompaktných potrubných zostavách, kde jeden ventil potrebuje riadiť prietok medzi viacerými vetvami. Pri návrhu systému by sa mal zvážiť dostupný priestor, orientácia portu a poloha ovládača.

Otázka 6: Čo sa stane, ak sa tlak v potrubí medzi tromi portami líši?

Rôzne tlakové podmienky môžu ovplyvniť smer prúdenia, rýchlosť prúdenia a silu potrebnú na ovládanie ventilu. Konfigurácia ventilu by sa preto mala zvoliť skôr podľa skutočných tlakových podmienok na každom pripojenom porte, než len na základe menovitého rozmeru potrubia.

Otázka 7: Čo je to trojcestný guľový ventil s T portom pre priamu montáž podložky ISO 5211?

A Trojcestný guľový ventil s T portom pre priamu montáž podložky ISO 5211je trojcestný ventil kombinujúci guľovú konfiguráciu T-port s montážnym rozhraním ovládača ISO 5211. Je určený pre systémy vyžadujúce riadený prietok medzi tromi potrubnými spojeniami a môže byť nakonfigurovaný na manuálnu alebo automatickú prevádzku.
