Trojcestný guľový ventil L Port

Tento trojcestný guľový ventil L Port má predĺžené konce privarené na tupo pre izolované potrubia, podzemné inštalácie a rozvody potrubia, ktoré vyžadujú dodatočnú vzdialenosť zvárania. Predĺžené konce poskytujú viac pracovného priestoru počas zváranie potrubia a pomáha udržať teplo zo zvárania mimo vnútorných komponentov ventilu pri správnej inštalácii sa dodržiavajú postupy.

3-dielne telo poskytuje prístup k vnútorným komponentom na kontrolu, výmenu tesnenia a údržbu po ukončení potrubie bolo izolované a odtlakované. Prietokový kanál L-port je vhodný na odklonenie alebo kompatibilitu s prepínaním médiá medzi rôznymi vetvami potrubia. Ventil je možné použiť v petrochémii, rope a plyne, tepelnej energetike a systémy na úpravu vody, s konfiguráciami tesnenia zvolenými podľa prevádzkového média, tlaku a teplota.

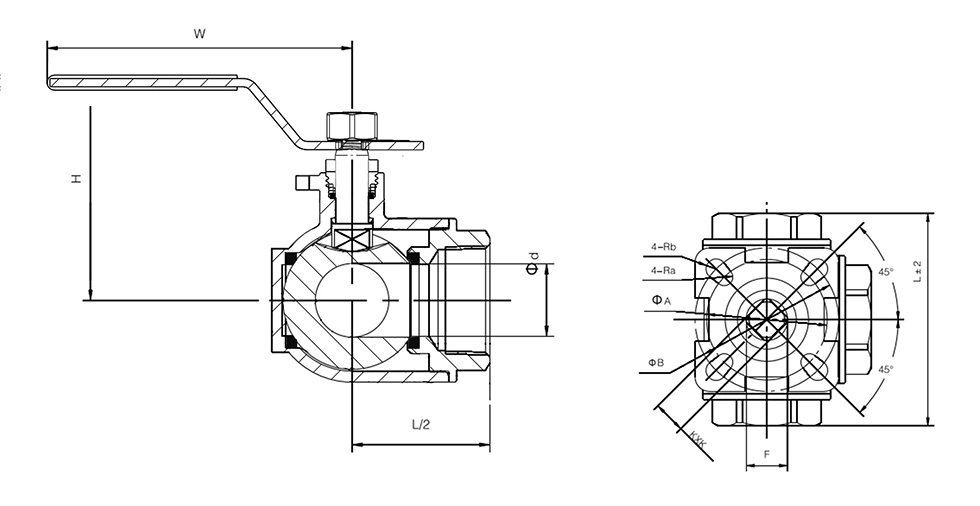

Hlavné rozmery

* N: Závitové konce podľa ANSI B 2.1 NPT
* B: Konce závitov podľa BS21 BSP

Výhody produktu

Prietoková dráha L-Port pre trojcestné riadenie prietoku

TheTrojcestný guľový ventil L Portpoužíva konfiguráciu toku L-port na prepínanie alebo odklonenie kompatibilné médiá medzi pripojenými vetvami potrubia. Dráhu toku je potrebné zvoliť podľa potreby usporiadanie potrubia a prevádzková funkcia, vďaka čomu je táto konfigurácia vhodná pre aplikácie, ktoré sú smerované je potrebná kontrola prietoku.

Dizajn predĺženého konca zvaru na tupo

Predĺžené konce privarené na tupo poskytujú dodatočnú zvarovú vzdialenosť medzi telom ventilu a potrubím. Toto konfigurácia je užitočná pre izolované potrubia, podzemné inštalácie a rozvody potrubí, kde je dodatočný voľný priestor potrebné okolo ventilu. Mali by sa dodržiavať správne postupy zvárania, aby sa kontroloval prívod tepla a chránil sa vnútorné komponenty ventilu.

Trojdielna konštrukcia na údržbu

Trojdielne telo umožňuje otvorenie ventilu za účelom kontroly a výmeny prevádzkyschopných vnútorných komponentov po izolácii a odtlakovaní potrubia. Táto konštrukcia môže pri pravidelnej údržbe zjednodušiť je potrebná kontrola lopty, sedadiel alebo tesnení.

Kontrola kvality

1. Overenie surovín

Materiály z nehrdzavejúcej ocele je možné kontrolovať pomocou PMI a súvisiacich postupov overovania materiálov podľa príslušné požiadavky na objednávku. Identifikácia materiálu a dokumentácia môžu byť tiež udržiavané pre konfigurácie vyžadujúce sledovateľnosť.

2. Kontrola rozmerov konca zvaru

Predĺžené zvarové konce sú kontrolované na kľúčové rozmery, ako je dĺžka konca, geometria skosenia, hrúbka steny a zarovnanie. Tieto kontroly pomáhajú zabezpečiť, aby boli rozmery ventilu kompatibilné so špecifikovaným pripojením potrubia.

3. Hydrostatické a tesniace skúšky

Testovanie ventilov zahŕňa testovanie hydrostatického puzdra a testovanie tesniaceho výkonu podľa príslušných predpisov požiadavky na kontrolu. Skúšobné podmienky a akceptačné kritériá by sa mali potvrdiť podľa ventilu špecifikácie a platnej normy.

4. Záverečná kontrola

Pred balením sa hotový ventil skontroluje z hľadiska vzhľadu, zostavy telesa, stavu zvaru a funkčnosti funkciu. Identifikáciu produktu a požadovanú dokumentáciu možno tiež skontrolovať podľa špecifikácií objednávky.

Balenie

Ventily sú pripravené na exportnú prepravu s ochranným obalom vhodným pre veľkosť ventilu a spôsob dopravy. Na ochranu tela ventilu a predĺžených zvarových koncov je možné použiť vlnité kartóny a preglejkové obaly od nárazu, kompresie a poškodenia pri manipulácii. Zvarové konce sú oddelene chránené, aby sa zabránilo poškodeniu skosený povrch počas prepravy.

FAQ

1. Aká je funkcia konfigurácie prietoku L-portu?

Konfigurácia L-port sa používa na prepínanie alebo presmerovanie toku medzi pripojenými vetvami potrubia. Skutočný tok usporiadanie závisí od konfigurácie portu a požadovaného usporiadania potrubia, takže smer toku by mal byť potvrdené pred objednávkou.

2. Môžete poskytnúť podrobné parametre produktu?

áno. Podľa ventilu je možné poskytnúť výkresy produktu, informácie o rozmeroch a technické špecifikácie konfiguračné a projektové požiadavky. Rozmery pripojenia, menovitý tlak, teplotný rozsah a materiál špecifikácie by mali byť potvrdené pred výrobou.

3. Môže byť ventil prispôsobený pre rôzne prevádzkové podmienky?

áno. Môžu to byť kombinácie materiálov, tesniace komponenty, rozšírené rozmery a ďalšie detaily konfigurácie uvažované podľa prevádzkového média, tlaku, teploty a požiadaviek na inštaláciu. Iné materiály sú k dispozícii na požiadanie tam, kde je to možné.

4. Aké informácie je potrebné poskytnúť pri žiadosti o cenovú ponuku?

Uveďte požadovanú veľkosť ventilu, menovitý tlak, štandard pripojenia, prevádzkovú teplotu, médium, prietok požiadavky na usporiadanie a ovládač, ak je potrebná automatizácia. Môžu to byť aj výkresy potrubí alebo informácie o aplikácii pomôcť potvrdiť vhodnú konfiguráciu.

5. Môžem navštíviť továreň Shangtai?

Návštevy továrne je možné dohodnúť vo výrobnom závode Wenzhou po dohode. Návštevníci môžu diskutovať o ventile špecifikácie, výrobné požiadavky a podmienky aplikácie s príslušným technickým alebo obchodným tímom.
