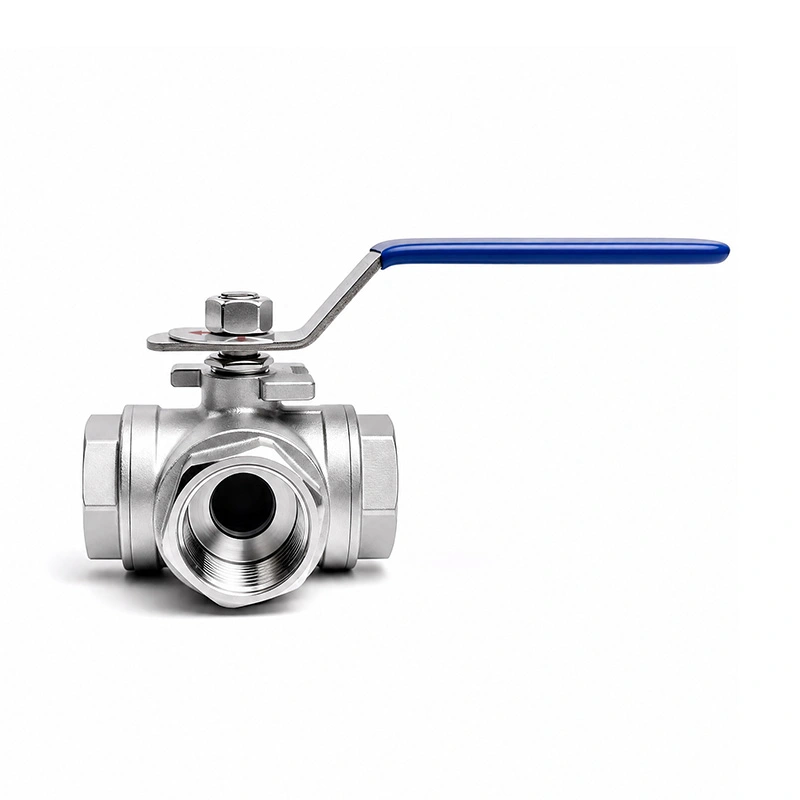

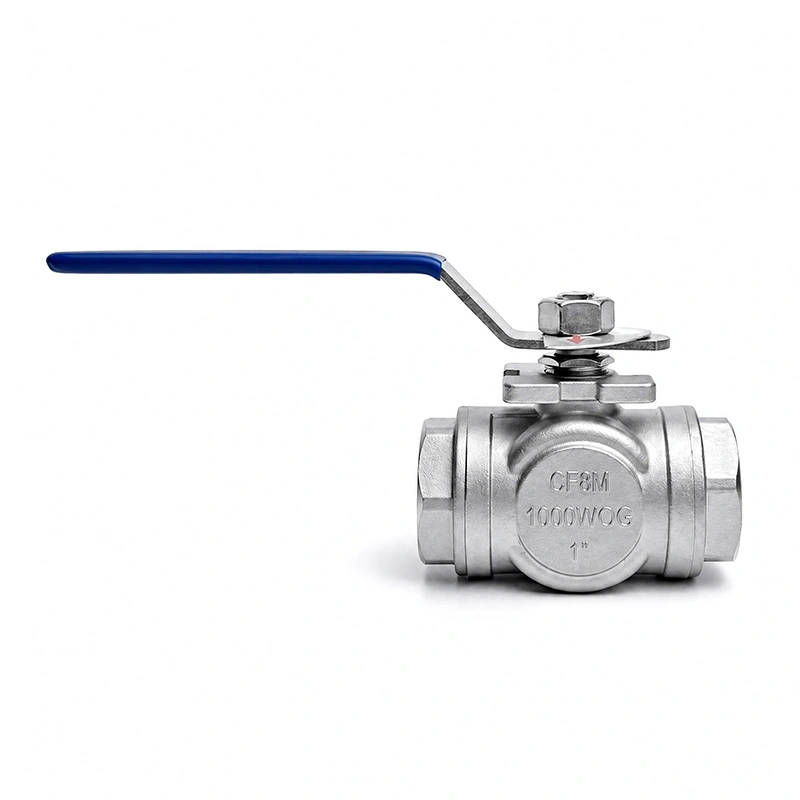

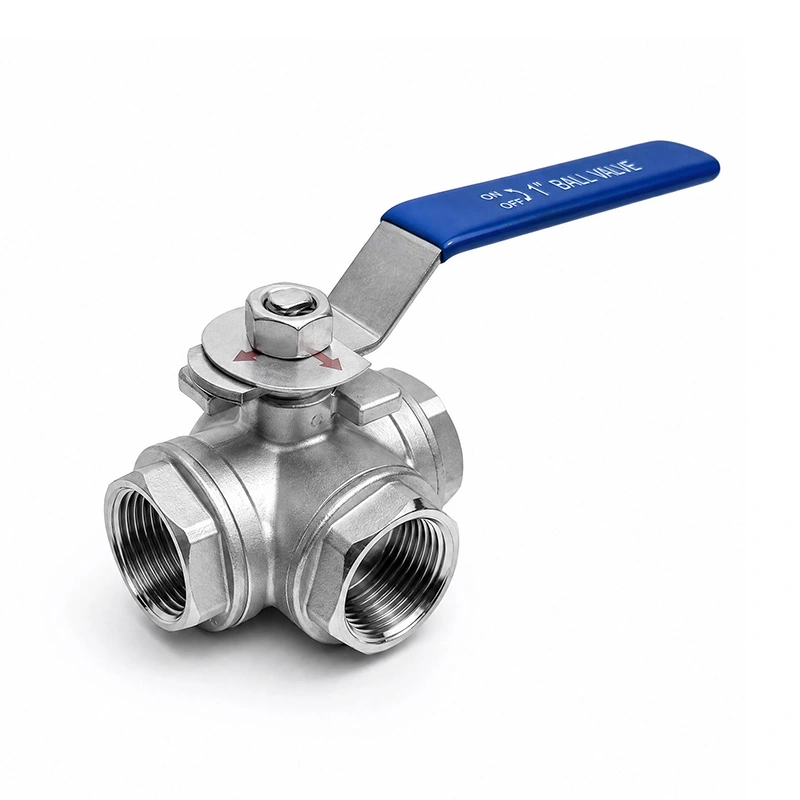

Trojcestný guľový ventil T Port

Trojcestný guľový ventil T Port je určený pre potrubné systémy, ktoré vyžadujú flexibilné riadenie prietoku cez jeden kompakt ventil. Jeho prietokový kanál v tvare T môže spájať viacero smerov potrubia, vďaka čomu je vhodný na miešanie, presmerovanie, obchádzanie alebo distribúcia médií.

V porovnaní s použitím niekoľkých dvojcestných ventilov pomáha trojcestný guľový ventil s T-portom zjednodušiť usporiadanie potrubia, znížiť spojovacie body a zlepšiť efektivitu prevádzky v systémoch riadenia tekutín.

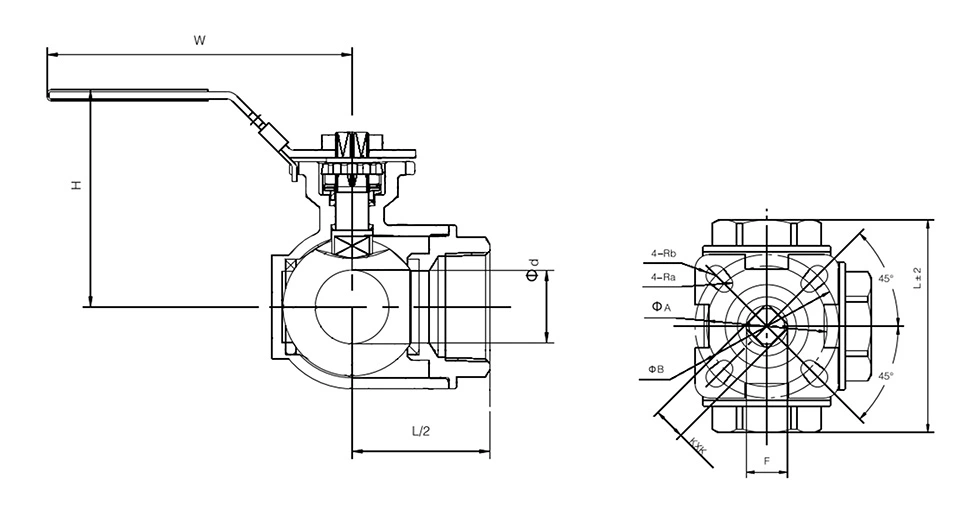

Hlavné rozmery

* N: Závitové konce podľa ANSI B 2.1 NPT
* B: Konce závitov podľa BS21 BSP

Prečo si vybrať nás

Výrobca zdrojového ventilu

Shangtai je profesionálna továreň na ventily, ktorá sa nachádza v meste Wenzhou, Zhejiang, Čína, iba 10 minút od letiska.

Certifikovaný výrobný systém

Naša výroba sa riadi normami riadenia kvality ISO 9001 a požiadavkami certifikácie CE.

Jemné spracovanie vlákna

Presne opracované závity zaisťujú hladkú inštaláciu, stabilné spojenie a spoľahlivý tesniaci výkon.

Kompletná kontrola kvality

Štandardizovaná kontrola sa uplatňuje počas kontroly materiálu, obrábania, montáže, tlakovej skúšky a balenia.

Overenie materiálu na mieste

Vybavené zariadeniami na testovanie materiálu, podporujeme kontrolu materiálu na mieste pre väčšiu dôveru pri nákupe.

Schopnosť vývoja foriem

Môžeme podporiť vývoj foriem a prispôsobenú výrobu podľa výkresov, vzoriek alebo požiadaviek OEM.

Rýchla popredajná odozva

Náš servisný tím poskytuje včasnú podporu pri výbere produktu, kontrole objednávky a popredajných problémoch.

Aplikovateľné odvetvia

Úprava vody:Používa sa v rozvodoch vody, filtrácii a procesnom potrubí, kde je potrebné odkloniť prietok medzi pripojenými potrubiami.

Chemické spracovanie:Vhodné pre chemické prepravné, dávkovacie a technologické potrubia, keď sú materiály ventilov a tesnenia kompatibilné s pracovným médiom.

Systémy HVAC:Používa sa vo vykurovacích a chladiacich cirkulačných systémoch na prepínanie alebo odvádzanie toku medzi rôznymi vetvami.

Farmaceutické spracovanie:Vhodné pre technologické zariadenia a čisté úžitkové systémy, kde typ pripojenia, materiály ventilu a vnútorná konfigurácia spĺňajú príslušné hygienické požiadavky.

Priemyselná automatizácia:Používa sa na automatizovaných lyžinách, rozdeľovačoch a procesných zariadeniach, kde je potrebné ovládať niekoľko smerov potrubia z jedného trojcestného ventilu.

Všeobecná distribúcia tekutín:Použiteľné pre zariadenia na miešanie, odvádzanie a obtok tekutín, v závislosti od tlaku, teploty a špecifikácií materiálu ventilu.

FAQ

Q1: Aká je hlavná funkcia trojcestného guľového ventilu s portom T?

Konfigurácia T-portu môže spájať rôzne kombinácie troch ventilových portov pri otáčaní gule. Môže sa použiť na presmerovanie toku, zmiešavanie toku, obtokové usporiadanie alebo prepínanie medzi vetvami potrubia v závislosti od orientácie otvoru a požadovanej prevádzkovej polohy.

Q2: Aký je rozdiel medzi T-portom a L-portom?

Konfigurácie T-port a L-port poskytujú rôzne cesty toku. T-port môže pripojiť tri porty v určitých polohách guľôčok, vďaka čomu je vhodný pre aplikácie vyžadujúce viac ako jedno usporiadanie prietoku. L-port vo všeobecnosti spája dva porty naraz a bežne sa používa na prepínanie toku medzi dvoma smermi.

Q3: Môže T-port ventil distribuovať prietok do dvoch výstupov?

Áno, T-port ventil môže umožniť prietok z jedného vstupu do dvoch výstupov vo vhodných konfiguráciách. Skutočná distribúcia prietoku je však ovplyvnená tlakovým rozdielom, odporom po prúde, veľkosťou potrubia a usporiadaním systému. Nemalo by sa predpokladať, že tieto dva výstupy budú mať rovnaký prietok.

Q4: Aké informácie sú potrebné pri výbere trojcestného guľového ventilu?

Uveďte veľkosť ventilu, pracovné médium, tlak, teplotu, štandard pripojenia, materiály telesa a tesnenia, požadovaný prietok a spôsob prevádzky. Pri automatizovaných systémoch by sa mal potvrdiť aj typ pohonu a požadovaný prevádzkový moment.

Q5: Na čo sa používa trojcestný guľový ventil T Port?

A Trojcestný guľový ventil T Portsa používa, keď potrubný systém vyžaduje viacero prietokových ciest cez tri prepojené porty. Skutočná funkcia prietoku závisí od vnútornej geometrie portu, polohy guľôčky a usporiadania potrubia, preto je potrebné pred objednávkou potvrdiť požadovaný priebeh prietoku.

Q6: Môžu byť materiály ventilu overené pred odoslaním?

áno. Overenie a kontrola materiálu môže byť usporiadaná podľa konfigurácie produktu a požiadaviek na objednávku. Tam, kde je to špecifikované, možno poskytnúť aj materiálnu dokumentáciu alebo záznamy o kontrole.
