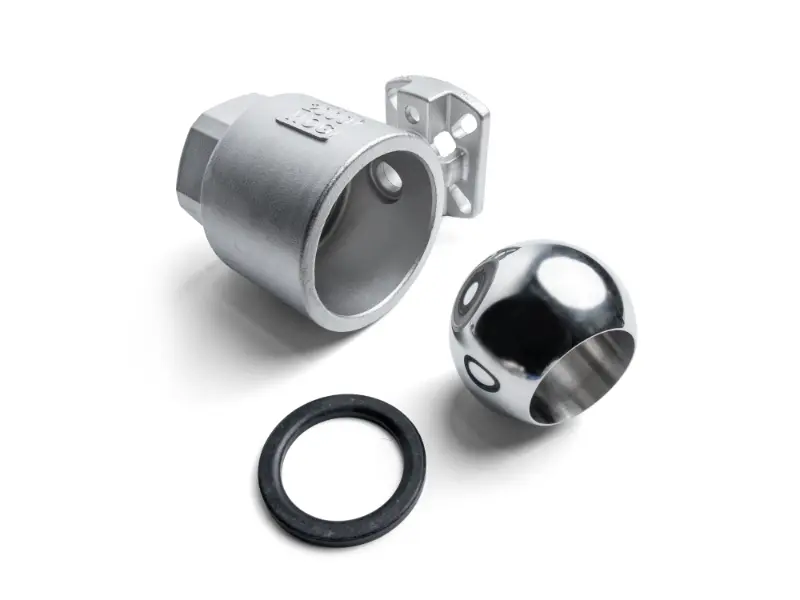

Technický pohľad: 2000 WOG 2-dielny guľový ventil s vysokou platformou – konštrukčné vlastnosti a aplikačné prostredia

Stredotlakové výstupné potrubia tlakovej regulačnej stanice mestského plynu pracujú pri výpočtovom tlaku 4,0 MPa. Systém vyžaduje integráciu so systémom SCADA pre vzdialené odoslanie a núdzové vypnutie. Ventily musia poskytovať nulový vonkajší únik, dlhé bezúdržbové intervaly a podporovať in-line servis, aby sa predišlo prerušeniu dodávky plynu do okresu.

Boli zvolené 2-dielne vysokoplošinové guľové ventily 2000 WOG z CF8 (nerezová oceľ 304) so ​​závitovými koncami NPT a sedlami zosilnenými RPTFE, vybavené priamo namontovanými elektrickými pohonmi odolnými proti výbuchu. Menovitý tlak ventilu ďaleko presahuje skutočný prevádzkový tlak.

• Teleso ventilu a tesnenia fungujú pri dlhodobom nízkom namáhaní, čím sa výrazne znižuje tečenie tesnenia. Životnosť sa predlžuje o viac ako50 %v porovnaní so štandardnými guľovými ventilmi PN40.

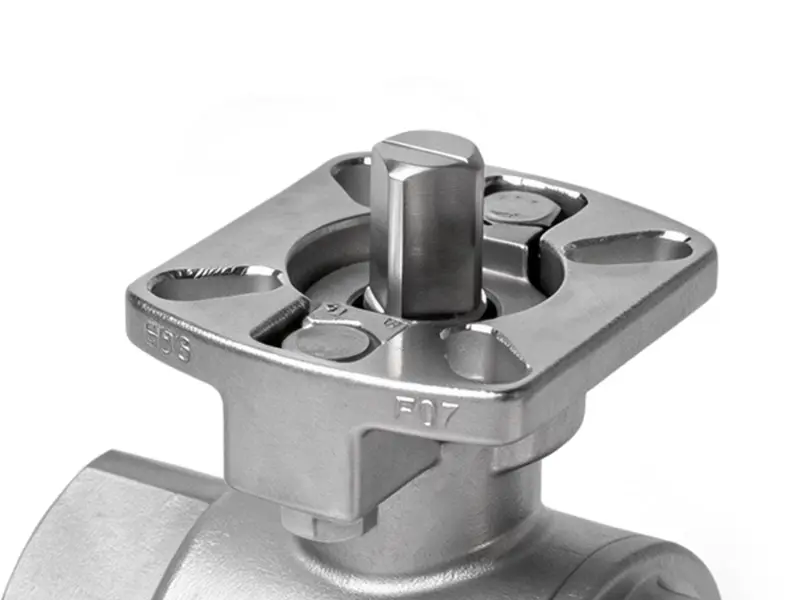

• Štandardná vysoká platforma ISO 5211 umožňuje priamu montáž pohonu bez adaptérových konzol, čím sa skracuje čas inštalácie30 %a zabezpečenie vyššej koaxiálnosti pre stabilnú presnosť diaľkového ovládania.
• Dizajn 2-dielneho deleného telesa podporuje in-line demontáž a výmenu tesnenia bez prerušenia potrubia, čím sa skracujú prestoje okresnej údržby.70 %.
• Obojsmerná tesniaca štruktúra s plávajúcou guľou poskytuje nulový vonkajší únik, zaisťuje bezpečný prenos plynu a je v súlade so špecifikáciami dizajnu mestského plynu.

Vysokotlaková vetva systému cirkulačnej chladiacej vody vo veľkej rafinérii pracuje pri 2,5 MPa, s prerušovanými rázmi vodného rázu v potrubí. Pôvodné štandardné guľové ventily PN25 trpeli častým únikom sedla a deformáciou tela a vyžadovali si prerezanie potrubia kvôli údržbe, čo spôsobilo odstávky výroby.

Nahradené 2-dielnymi guľovými ventilmi s vysokou platformou 2000 WOG z uhlíkovej ocele WCB, ktoré obsahujú prietokové cesty s plným portom a sú spárované s pneumatickými pohonmi pre naprogramované ovládanie zapnutia/vypnutia.

• Odolné telo ventilu 2000 WOG ponúka oveľa lepšiu odolnosť voči vodnému rázu ako štandardné ventily PN25, pričom odolá okamžitému vodnému rázu až do10 MPabez deformácie tela alebo zlyhania tesnenia.
• Dizajn plného portu vytvára tlakovú stratu menšiu ako0,03 MPa, čím sa zníži zaťaženie obehového čerpadla o5%a prináša značné dlhodobé úspory energie.
• Priamo namontované pneumatické pohony na vysokej plošine reagujú za menej ako1 sekunda, vhodné pre časté naprogramované spínacie operácie.
• 2-dielne telo ventilu umožňuje rýchlu demontáž na čistenie vodného kameňa a nečistôt z guľového jadra, čím sa zdvojnásobí účinnosť údržby bez prerušenia potrubia alebo odstavenia výroby.

Skrutkové chladiče vody vo veľkom komerčnom komplexe používajú chladivo R134a s hlavnými potrubiami pracujúcimi pri 1,8 MPa. Ventily musia mať vynikajúci tesniaci výkon, aby sa zabránilo úniku chladiva, a musia byť kompatibilné s elektrickými pohonmi pre skupinové ovládanie prostredníctvom systému automatizácie budovy (BAS).

2000 WOG 2-dielne vysokoplošné guľové ventily z nehrdzavejúcej ocele CF8 so špecializovanými tesniacimi sedlami chladiva a priamo namontovanými kompaktnými elektrickými pohonmi.

• Vysokotlakové teleso ventilu s presným tesnením dosahuje nulový únik chladiva, čím sa eliminuje strata chladiacej kapacity a problémy s emisiami do životného prostredia.
• Štandardizované rozhranie vysokej platformy ISO 5211 zlepšuje efektivitu dávkovej montáže chladiča30 %. Aktuátory sú univerzálne zameniteľné bez vlastných adaptérov pre ľahšiu popredajnú výmenu.
• 2-dielna konštrukcia uľahčuje demontáž a údržbu počas generálnej opravy chladiča bez poškodenia zvarov potrubia, čím sa znižujú náklady na údržbu40 %.
• Prevádzkový tlak hlboko pod menovitým menovitým výkonom výrazne spomaľuje starnutie tesnenia a predlžuje tak bezúdržbový interval3 roky.

Linka na prepravu povrchovo aktívnej suroviny v každodennom chemickom závode pracuje pri tlaku 1,6 MPa s mierne korozívnymi médiami. Ventily musia podporovať diaľkové ovládanie, musia byť ľahko rozoberateľné a čistiteľné a musia spĺňať hygienické požiadavky na zmenu šarže.

2000 WOG 2-dielne vysokoplošinové guľové ventily z CF8M (nehrdzavejúca oceľ 316) s dizajnom plného otvoru, PTFE sedlami a pneumatickými pohonmi odolnými voči výbuchu.

• Telo z nehrdzavejúcej ocele 316 odoláva miernej korózii. Konštrukcia s úplným portom nemá žiadne mŕtve zóny prietoku, čím sa znižuje hromadenie materiálu a opotrebovanie, aby sa splnili denné hygienické požiadavky na chemickú výrobu.
• Dlhodobá prevádzka s nízkym napätím za znížených podmienok eliminuje riziko prenikania média a krížovej kontaminácie medzi výmenami šarží.
• Priamo namontované nevýbušné pneumatické pohony na vysokej platforme ISO priamo spĺňajú požiadavky na ochranu proti výbuchu chemických dielní bez dodatočných úprav.
• 2-dielny delený dizajn umožňuje rýchlu demontáž pre vnútorné čistenie a sterilizáciu, čím sa skracuje čas čistenia pri výmene šarží.60 %.

Vysokoteplotný systém Clean-in-Place (CIP) v závode na výrobu nápojov pracuje pri 3,0 MPa s 80°C alkalickými čistiacimi prostriedkami. Ventily musia byť odolné voči teplote a korózii, musia poskytovať spoľahlivé tesnenie, podporovať automatizované riadenie programu a spĺňať normy GMP pre potraviny.

Potravinárske 2-dielne vysokoplošinové guľové ventily 2000 WOG z nehrdzavejúcej ocele CF8, vybavené vysokoteplotnými sedlami zosilnenými RPTFE a priamo namontovanými sanitárnymi pneumatickými pohonmi.

• Prevádzkový tlak 3,0 MPa je ďaleko pod nominálnym menovitým výkonom 2 000 WOG, čo poskytuje dostatočnú tlakovú rezervu aj pri zvýšených teplotách, bez rizika zlyhania tesnenia alebo deformácie tela.
• Sedadlá vystužené RPTFE ponúkajú vynikajúcu odolnosť voči teplotám a chemikáliám s dvojnásobnou životnosťou v porovnaní so štandardnými sedadlami z PTFE, ktoré odolávajú nepretržitému odieraniu vysokoteplotnými čistiacimi kvapalinami.
• Dizajn s priamou montážou na vysokej platforme nevytvára žiadne hygienické mŕtve zóny na rozhraní ovládača a ventilu, ľahko sa čistí a dezinfikuje, plne vyhovuje požiadavkám certifikácie potravinárskeho priemyslu GMP.
• 2-dielne telo ventilu umožňuje rýchlu demontáž pre kontrolu vnútornej čistoty bez odstránenia celého potrubia, čo zjednodušuje rutinnú kontrolu a údržbu.
