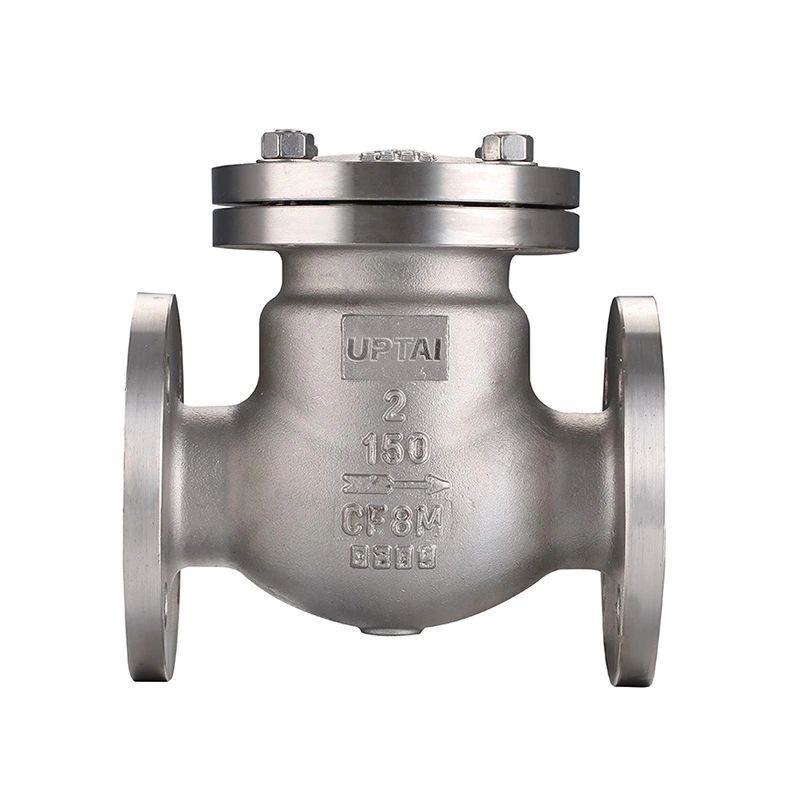

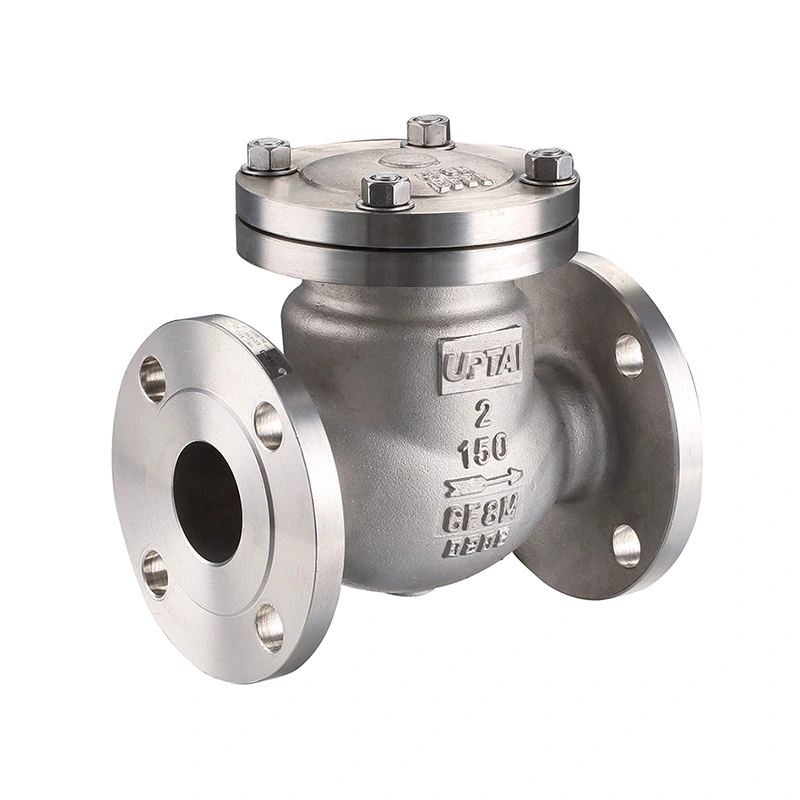

Otočný spätný ventil ANSI triedy 150

Otočný spätný ventil ANSI triedy 150 je spätný ventil so sklopným kotúčom na riadenie smeru prietoku v priemyselnom potrubí. Disk sa pohybuje s procesným tokom a zatvára sa, keď tok klesne alebo sa obráti. Pre normálnu prevádzku nie je potrebný žiadny externý pohon.

Tento ventil je k dispozícii pre kompatibilnú vodu, paru, olej, plyn, morskú vodu a priemyselné kvapaliny. Uvedená konfigurácia používa nerezovú oceľ CF8M pre telo a kotúč a F316 pre sedadlo. Výber ventilu by mal byť založený na skutočnom médiu, tlaku, teplote, veľkosti potrubia a usporiadaní inštalácie.

Hlavné rozmery

Konštrukcia ventilov

Ventil pozostáva hlavne z tela, kĺbového kotúča, sedla, závesného mechanizmu a tesniacich komponentov. Disk je namontovaný vo vnútri tela a počas prevádzky sa otáča okolo svojho pántu. Toto usporiadanie umožňuje, aby sa ventil otvoril s dopredným prietokom a vrátil sa smerom k sedlu, keď sa podmienky prietoku zmenia.

Závesný disk

Disk sa pohybuje smerom od sedla, keď médium prúdi cez ventil. Keď sa prietok dopredu zníži, disk sa posunie späť do zatvorenej polohy. Pohyb kotúča je ovplyvnený rýchlosťou prúdenia, montážnou polohou a vnútornou geometriou ventilu.

Sedlo a tesniaci povrch

Uvedený materiál sedadla je ASTM A182 F316. Tesniace plochy sedla a kotúča tvoria uzatváracie rozhranie pri zatváraní ventilu. Ich stav by sa mal kontrolovať počas údržby, ak sa spozoruje netesnosť alebo abnormálne zatváranie.

Smer toku a inštalácia

Ventil by mal byť inštalovaný podľa smeru prúdenia vyznačeného na telese. Pred inštaláciou skontrolujte šípku, rozmery pripojenia a voľný priestor okolo ventilu. Kotúč musí mať dostatok priestoru, aby sa mohol pohybovať v rámci svojho prevádzkového rozsahu bez toho, aby sa dotýkal okolitého potrubia alebo zariadenia.

Horizontálna inštalácia

Horizontálna inštalácia sa bežne používa pre spätné ventily. Ventil by mal byť umiestnený tak, aby sa kotúč mohol voľne pohybovať a vrátiť sa do sedla, keď sa prietok dopredu zníži.

Vertikálna inštalácia

Vertikálna inštalácia závisí od konštrukcie ventilu a smeru prúdenia. Inštalácia by mala umožňovať správne zatvorenie disku pri skutočných podmienkach prietoku. Pred inštaláciou je potrebné potvrdiť konkrétny model a usporiadanie potrubia.

Pripojenie potrubia

Uvedená špecifikácia pripojenia zahŕňa vlákna NPT a BSP. Spojovacia rúrka alebo tvarovka by mala používať zodpovedajúcu špecifikáciu závitu. Počas inštalácie sa vyhnite nadmernej uťahovacej sile, ktorá by mohla poškodiť telo ventilu alebo závitové spojenie.

Prietokové a tlakové charakteristiky

Keď je ventil otvorený, kotúč sa pohybuje preč od prietokového kanála. Pokles tlaku cez ventil závisí od jeho veľkosti, vnútorného priechodu, prietoku a vlastností média. Pre systémy s vysokým prietokom by sa mala veľkosť ventilu vyberať podľa požadovaného prietoku a nie podľa samotnej veľkosti potrubia.

Uvedená tlaková trieda je CL150 s maximálnym tlakom 285 PSI. Prípustný pracovný tlak sa môže meniť v závislosti od teploty a materiálu, takže prevádzkový tlak a teplota by sa mali kontrolovať spolu s príslušným menovitým tlakom a teplotou.

V prípade výtlačných potrubí čerpadla a iných systémov s meniacimi sa podmienkami prietoku by sa odozva ventilu mala považovať za súčasť celkového návrhu potrubia. Rýchle zmeny prietoku môžu ovplyvniť pohyb disku a tlak v systéme.

Úvahy o vodnom kladive

Vodné rázy sa môžu vyskytnúť, keď sa prúdiaca kvapalina zastaví alebo rýchlo zmení smer. Spätný ventil môže prispieť k tlakovému rázu, ak sa kotúč zatvorí, zatiaľ čo sa cez potrubie stále pohybuje významný prietok.

Závažnosť tlakového rázu závisí od faktorov, ako je rýchlosť prúdenia, dĺžka potrubia, vlastnosti kvapaliny, charakteristiky zatvárania ventilu a prevádzka čerpadla. Ak ide o vodné rázy, spätný ventil a kompletný potrubný systém by sa mali hodnotiť spoločne.

Konfigurácie s pomalým zatváraním, tlmením alebo protizávažím sa môžu zvážiť pre systémy, ktoré vyžadujú viac kontrolovaný pohyb kotúča. Vhodná štruktúra závisí od skutočných podmienok potrubia a požiadaviek projektu.

Materiály a servisné podmienky

Špecifikované materiály tela a disku sú ASTM A351 CF8M (316), zatiaľ čo sedadlo je ASTM A182 F316. Tieto materiály sú vhodné pre mnohé priemyselné aplikácie, kde je nehrdzavejúca oceľ kompatibilná s procesným médiom.

Kompatibilita materiálu by sa mala kontrolovať v porovnaní so skutočným zložením kvapaliny, koncentráciou, teplotou a tlakom. Morská voda a chemické služby môžu vyžadovať dodatočné zváženie vystavenia chloridom a koróznych podmienok.

Iné materiálové možnosti sú k dispozícii na požiadanie. Pre špeciálne aplikácie je potrebné pred výrobou potvrdiť požadované materiály tela, disku a sedla.

Typické aplikácie

Výtlačné potrubie čerpadla:Používa sa za čerpadlami na obmedzenie spätného toku, keď sa čerpadlo zastaví alebo sa zmenia prevádzkové podmienky.

Úprava vody:Používa sa v kompatibilných vodných a procesných linkách, kde sa vyžaduje automatické jednosmerné riadenie prietoku.

Petrochemické potrubia:Používa sa s kompatibilnými olejmi, plynmi a procesnými kvapalinami v rámci špecifikovaných limitov tlaku, teploty a materiálu.

Napájacie a úžitkové systémy:Vhodné pre vybrané vodné, úžitkové a technologické linky, kde je potrebné kontrolovať spätný tok.

Systémy morskej vody:Konfigurácie z nehrdzavejúcej ocele možno zvážiť tam, kde je materiál vhodný pre skutočné podmienky morskej vody.

Všeobecné priemyselné potrubia:Používa sa na zariadeniach a procesných linkách, kde sa vyžaduje samočinná spätná funkcia.

Sprievodca výberom

Pre cenovú ponuku a technickú kontrolu uveďte menovitý rozmer, menovitý tlak, typ pripojenia, orientáciu inštalácie, médium, prevádzkový tlak, teplotu a požiadavky na materiál. Mali by sa identifikovať aj špeciálne prevádzkové podmienky, ako je morská voda, korozívne médiá alebo vodné rázy.

Testovanie a kontrola

Špecifikovaná konštrukčná a výrobná norma je ASME B16.34 a API 598 je uvedené na testovanie a kontrolu. Príslušný kontrolný postup sa môže vzťahovať na telo ventilu, tesniace oblasti, rozmery a tlakový výkon.

Shell Test

Skúška plášťa kontroluje tlakovú hranicu zmontovaného ventilu za špecifikovaných skúšobných podmienok. Skúšobný tlak a čas zdržania by sa mali riadiť príslušnými požiadavkami na kontrolu.

Test tesnosti sedadla

Test sedla kontroluje, či uzavretý ventil spĺňa špecifikované kritériá akceptácie netesnosti. Skúšobné podmienky závisia od príslušnej normy a špecifikácie ventilu.

Záverečná kontrola

Konečná kontrola môže zahŕňať kontrolu rozmerov, kontrolu spojov, stavu povrchu, identifikačných značiek a prevádzkového pohybu. Požadované záznamy o kontrole alebo materiálovú dokumentáciu je možné dodať podľa požiadaviek objednávky.

Prevádzka a údržba

Pred uvedením do prevádzky skontrolujte orientáciu ventilu, smer prúdenia a čistotu potrubia. Cudzie častice ponechané v potrubí môžu počas prevádzky ovplyvniť kotúč alebo tesniaci povrch.

Počas prevádzky je potrebné preskúmať nezvyčajný hluk, vibrácie, opakovaný pohyb kotúča alebo spätný tok. Tieto podmienky môžu súvisieť s rýchlosťou prúdenia, inštaláciou, veľkosťou ventilu alebo zmenami v operačnom systéme.

Pred kontrolou alebo údržbou izolujte a odtlakujte potrubie. Skontrolujte kotúč, závesný mechanizmus, povrch sedadla a spojenie tela, či nie sú opotrebované, usadeniny alebo poškodenie. Vymeňte komponenty, keď ich stav už nespĺňa príslušné požiadavky na údržbu.

FAQ

Q1: Čo je spätný ventil ANSI triedy 150?

Otočný spätný ventil ANSI triedy 150 je spätný ventil so sklopným kotúčom s triedou tlaku 150. Využíva procesný tok na otvorenie disku a zatvára sa, keď sa prietok zníži alebo obráti, vďaka čomu je vhodný na automatickú prevenciu spätného toku v kompatibilnom priemyselnom potrubí.

Q2: Vyžaduje otočný spätný ventil pohon?

Kotúč pracuje automaticky podľa prietokových a tlakových podmienok v potrubí. Na normálnu prevádzku spätného ventilu nie je potrebný žiadny pneumatický, elektrický alebo hydraulický pohon.

Q3: Aké informácie sú potrebné pri výbere spätného ventilu?

Kľúčové informácie zahŕňajú veľkosť potrubia, tlakovú triedu, typ pripojenia, smer inštalácie, médium, prevádzkový tlak, teplotu, požiadavky na materiál a akékoľvek špeciálne požiadavky týkajúce sa korózie, vodného rázu alebo kontroly.

Q4: Môže byť konštrukcia z nehrdzavejúcej ocele použitá pre morskú vodu?

Môže sa zvážiť pre vhodné aplikácie s morskou vodou, ale kompatibilita materiálu by sa mala hodnotiť na základe koncentrácie chloridov, teploty, prietokových podmienok a iných koróznych faktorov. Pred výberom by mala byť potvrdená trieda nehrdzavejúcej ocele.

Q5: Čo môže spôsobiť spätný tok po inštalácii ventilu?

Medzi možné príčiny patrí nesprávny smer inštalácie, kotúč, ktorý sa nemôže voľne pohybovať, poškodené tesniace plochy, cudzí materiál vo vnútri ventilu, nevhodné dimenzovanie alebo prevádzkové podmienky mimo určeného rozsahu. Po bezpečnom odpojení systému je potrebné skontrolovať ventil a okolité potrubie.

Q6: Môže byť ventil použitý pre vysokoteplotné médiá?

Uvedený teplotný rozsah je -25 ℃ až 150 ℃. Skutočné použitie pri zvýšenej teplote by sa malo skontrolovať podľa menovitého tlaku a teploty a kompatibility materiálu tela, disku a sedla s médiom.

Q7: Sú k dispozícii iné materiály?

áno. Iné materiálové konfigurácie sú k dispozícii na požiadanie. Požadovaný materiál by mal byť špecifikovaný podľa média, tlaku, teploty, koróznych podmienok a príslušných požiadaviek projektu.
