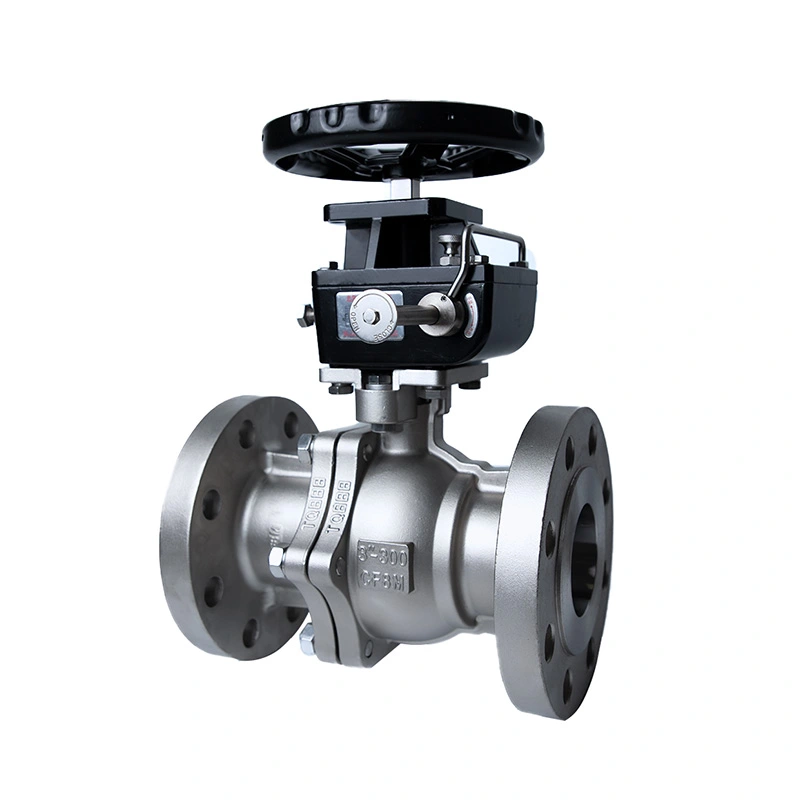

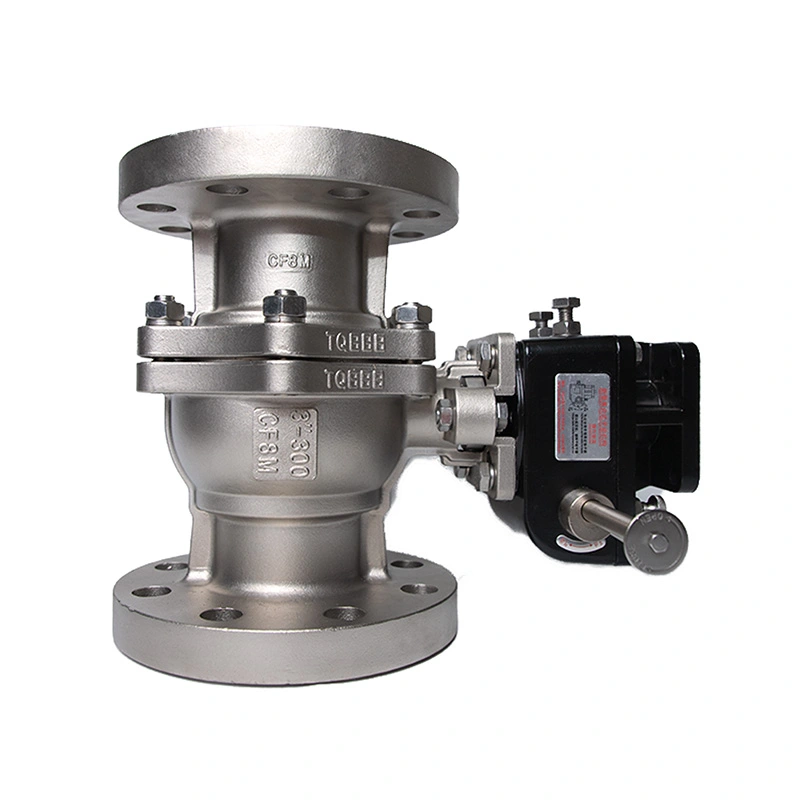

ANSI 300LB prírubový guľový ventil so základňou ISO 5211 pre pohon

Guľový ventil s prírubou ANSI 300LB so základňou ISO 5211 pre pohon je nakonfigurovaný na izoláciu priemyselného potrubia, kde sa vyžaduje prírubový ventil triedy 300 a prevádzka pripravená na pohon. Jeho tlaková hranica a vnútorné komponenty z nehrdzavejúcej ocele sú špecifikované pre uvedený tlakový a teplotný rozsah, pričom konfigurácia ventilu môže byť prispôsobená ručnému, pneumatickému alebo elektrickému ovládaniu podľa aplikácie.

Shangtai vyrába priemyselné guľové ventily v meste Wenzhou, Zhejiang, Čína, pričom obrábanie, montáž, tlakové skúšky, kontrola a konečná príprava sa vykonávajú podľa príslušných požiadaviek na produkt. V prípade projektových objednávok je možné pred výrobou potvrdiť rozmery ventilov, konfigurácie materiálu, požiadavky na pohon, výkresy a technickú dokumentáciu.

Hlavné rozmery

Konštrukcia ventilu a výber materiálu

Ventil používa telo z nehrdzavejúcej ocele s konštrukciou ASTM A351 CF8M (316), zatiaľ čo guľa a driek sú špecifikované ako ASTM A182 F316. Tieto materiály poskytujú konzistentnú konfiguráciu z nehrdzavejúcej ocele pre tlakové ohraničenie a hlavné zvlhčované komponenty. Sedlo RPTFE, pozostávajúce z PTFE s 15 % plniva, je vybrané pre uvedený prevádzkový rozsah a pred objednávkou by malo byť potvrdené vzhľadom na skutočné procesné médium a teplotu.

Telo z nehrdzavejúcej ocele

Teleso ASTM A351 CF8M (316) tvorí hlavnú štruktúru ventilu obsahujúcu tlak. Konštrukciu z nehrdzavejúcej ocele možno zvážiť pre priemyselné médiá, kde sú dôležitými faktormi výberu materiálová kompatibilita a odolnosť proti korózii.

316 Guľa a stopka

Guľa a predstavec používajú materiál ASTM A182 F316 podľa uvedenej konfigurácie. Guľa poskytuje štvrťotáčkový ovládací prvok prietoku, zatiaľ čo driek prenáša prevádzkový krútiaci moment z rukoväte alebo ovládača na guľu.

Sedadlo RPTFE

Sedlo RPTFE poskytuje tesniace rozhranie okolo lopty. Výber sedla by sa mal kontrolovať podľa média, prevádzkovej teploty, tlaku a požadovaných prevádzkových podmienok, pretože kompatibilita sedla ventilu sa môže medzi rôznymi procesnými kvapalinami líšiť.

Konfigurácia prírubového guľového ventilu triedy 300

Konfigurácia triedy 300 je určená pre potrubné systémy vyžadujúce vyššiu tlakovú triedu ako trieda 150. Uvedený maximálny tlak je 740 PSI, ale prípustný pracovný tlak by sa nemal určovať len z nominálnej triedy. Skutočná tlaková kapacita závisí od veľkosti ventilu, materiálu, teploty a použiteľného menovitého tlaku a teploty.

RF prírubové konce poskytujú skrutkové spojenie so zodpovedajúcimi potrubnými prírubami. Pri výbere je potrebné skontrolovať menovitý rozmer potrubia, rozmery príruby, tlakovú triedu, typ obloženia, usporiadanie tesnenia, špecifikáciu skrutiek a dostupný priestor na inštaláciu vzhľadom na potrubný systém.

ISO 5211 Montáž ovládača

Guľový ventil s prírubou ANSI 300LB so základňou ISO 5211 pre ovládač je možné nakonfigurovať na automatizovanú prevádzku prostredníctvom montážneho rozhrania podľa normy ISO 5211. Pohon by sa mal vyberať podľa prevádzkového momentu ventilu a skutočných prevádzkových podmienok, a nie podľa samotnej veľkosti ventilu.

Pneumatické a elektrické servopohony prichádzajú do úvahy pre automatické ovládanie zapnutia/vypnutia. V závislosti od riadiaceho systému môžu byť potrebné ďalšie komponenty, ako sú solenoidové ventily, koncové spínače, zariadenia na spätnú väzbu polohy alebo polohovače. Pred montážou je potrebné overiť dostupné montážne rozhranie, krútiaci moment ovládača, uhol natočenia, napájanie alebo prívod vzduchu a riadiaci signál.

Manuálna prevádzka

Manuálne ovládanie je možné použiť tam, kde je ventil ovládaný lokálne a nie je potrebné automatické ovládanie. Spôsob prevádzky by sa mal zvoliť podľa veľkosti ventilu, montážnej polohy, prevádzkovej frekvencie a požadovaného prevádzkového momentu.

Pneumatické ovládanie

Pneumatické ovládanie je vhodné pre systémy, kde je k dispozícii stlačený vzduch a vyžaduje sa rýchla štvrťotáčková prevádzka. Krútiaci moment ovládača by mal zahŕňať primeranú toleranciu pre prevádzkové podmienky ventilu a trenie sedla.

Elektrické ovládanie

Elektrické ovládanie je možné použiť, keď je potrebné integrovať ventil do elektrického riadiaceho systému. Pri výbere ovládača by sa malo potvrdiť napätie, pracovný cyklus, krútiaci moment, limity zdvihu, požiadavky na spätnú väzbu a podmienky prostredia.

Výrobný proces

1. Technické potvrdenie

Pred výrobou sa skontroluje požadovaná veľkosť ventilu, trieda 300, materiály telesa a obloženia, pracovné médium, teplota, konfigurácia sedla, rozmery pripojenia, spôsob prevádzky a požiadavky na pohon. Výkresy a technické špecifikácie je možné skontrolovať, keď je ventil súčasťou väčšieho projektu potrubia alebo automatizácie.

2. Príprava a kontrola materiálu

Vstupné materiály a nakupované komponenty sú kontrolované podľa platných výrobných a kontrolných požiadaviek. Identifikáciu materiálu, rozmery, stav povrchu a podpornú materiálovú dokumentáciu je možné skontrolovať pri objednávkach vyžadujúcich sledovateľnosť.

3. CNC obrábanie

CNC obrábanie sa používa pre rozhrania telesa ventilu, povrchy prírub, komponenty guľôčok a drieku, tesniace oblasti, otvory pre skrutky a ďalšie presné prvky. Kontrola rozmerov je dôležitá pre udržanie správneho zarovnania medzi telom ventilu, pripojením potrubia a prevádzkovými komponentmi.

4. Príprava komponentov

Guľôčky ventilov, tesniace plochy, drieky, sedlá, tesnenia, tesnenia, upevňovacie prvky a ďalšie komponenty sú pripravené pred montážou. Požiadavky na povrchovú úpravu a čistenie závisia od materiálu a zamýšľaného použitia.

5. Montáž a kontrola počas procesu

Vnútorné komponenty sú zostavené podľa špecifikovanej konfigurácie. Kontroly môžu zahŕňať zarovnanie drieku, pohyb gule, inštaláciu tesniaceho komponentu, rozmery príruby, zostavu tela a rozmery montážneho rozhrania ovládača.

6. Tlakové a funkčné testovanie

Hotové ventily sa podrobia príslušným skúškam tlaku plášťa a tesnosti sedla. Pred uvoľnením sa tiež kontroluje prevádzková funkcia, podmienky súvisiace s krútiacim momentom, vzhľad, označenie a ďalšie špecifikované kontrolné položky.

7. Záverečná kontrola a balenie

Finálna kontrola zahŕňa identifikáciu produktu, požadované dokumenty, stav ventilu, ochranné kryty, príslušenstvo a balenie. Čelá prírub a iné odkryté spojovacie plochy by mali byť počas prepravy chránené, aby sa znížilo riziko poškodenia pri manipulácii.

Typické aplikácie

Úprava vody a úžitkové potrubie

Používa sa na izoláciu v zariadeniach na úpravu vody, úžitkových potrubiach, čerpacích systémoch a súvisiacich priemyselných vodných aplikáciách, keď sú zvolené materiály kompatibilné s prevádzkovým médiom.

Ropné a plynové systémy

Použiteľné na izoláciu potrubí a pripojenia zariadení v ropných a plynových systémoch, kde tlaková trieda, špecifikácia materiálu, konfigurácia sedadla a príslušné normy spĺňajú požiadavky projektu.

Chemické spracovanie

Môže byť špecifikované pre kompatibilné chemické procesné médiá. Výber materiálu by mal brať do úvahy chemické zloženie, koncentráciu, teplotu, tlak a potenciálne účinky na telo, loptičku, stopku a sedlo.

Systémy energetických a priemyselných procesov

Vďaka prírubovému pripojeniu a konfigurácii triedy 300 je tento ventil vhodný pre vybrané priemyselné procesy, potrubia a potrubia energetického systému, kde sa vyžadujú skrutkové spojenia potrubia a štvrťotáčková izolácia.

Úvahy o výbere a inštalácii

Výber ventilu by mal začať skutočnými prevádzkovými podmienkami a nie len nominálnou veľkosťou potrubia. Pred objednávkou je potrebné potvrdiť nasledujúce informácie:

Stredná:Identifikujte kvapalinu a skontrolujte jej kompatibilitu s materiálmi tela, guľôčky, drieku, sedla, tesnenia a tesnenia.

Tlak a teplota:Potvrďte normálny a maximálny prevádzkový tlak, teplotný rozsah, kolísanie tlaku a použiteľné hodnoty tlaku a teploty.

Prírubové pripojenie:Zodpovedajte veľkosti príruby ventilu, triede 300, RF obloženiu, usporiadaniu otvorov pre skrutky, typu tesnenia a rozmerom príruby potrubia.

Konfigurácia toku a portu:Potvrďte, či je potrebná konštrukcia s plným alebo redukovaným portom na základe prietokovej kapacity, poklesu tlaku a požiadaviek na potrubie.

Akčný člen:Pre automatické ventily uveďte požadovaný prevádzkový moment, typ pohonu, napájanie alebo prívod vzduchu, riadiaci signál a požiadavky na spätnú väzbu.

Inštalácia:Príruby potrubia by mali byť pred priskrutkovaním správne zarovnané. Ventil by sa nemal tlačiť do polohy, aby sa kompenzovalo nesprávne nastavenie potrubia, a ventil by mal počas prevádzky zostať v rámci svojich špecifikovaných limitov tlaku a teploty.

Testovanie a dokumentácia

Kontrola ventilu môže zahŕňať tlakové testovanie plášťa, testovanie netesnosti sedla, kontrolu rozmerov, prevádzkové kontroly, vizuálnu kontrolu a overenie označenia podľa príslušných požiadaviek objednávky. API 598 je určené na testovanie a kontrolu tohto ventilu.

Technická dokumentácia môže byť poskytnutá podľa konfigurácie produktu a požiadaviek projektu. Dostupné dokumenty môžu zahŕňať hárky s údajmi o produkte, rozmerové výkresy, informácie o materiáli, záznamy o kontrole a príslušnú dokumentáciu o skúškach.

FAQ

Q1: Na čo sa používa prírubový guľový ventil ANSI 300LB so základňou ISO 5211 pre pohon?

Guľový ventil s prírubou ANSI 300LB so základňou ISO 5211 pre ovládač sa používa na izoláciu priemyselného potrubia a automatizované zapínanie a vypínanie riadenia tekutín. Je vhodný pre kompatibilné vodné, olejové, plynové, chemické, úžitkové a priemyselné aplikácie v rámci špecifikovaných tlakových, teplotných a materiálových limitov.

Otázka 2: Znamená trieda 300, že ventil môže vždy fungovať pri 300 psi?

Trieda 300 je skôr označenie tlakovej triedy než pevná hodnota tlaku v psi. Prípustný pracovný tlak sa mení v závislosti od materiálu ventilu, veľkosti, prevádzkovej teploty a použiteľného menovitého tlaku a teploty.

Q3: Ako by sa mal vybrať pohon?

Pohon by sa mal vyberať podľa požadovaného prevádzkového momentu ventilu, prevádzkových podmienok, prevádzkovej frekvencie a požiadaviek na ovládanie. Pri pneumatickom alebo elektrickom ovládaní je potrebné pred montážou skontrolovať aj montážne rozhranie a špecifikácie pohonu.

Q4: Aký materiál sedadla sa dodáva s týmto ventilom?

Uvedená konfigurácia používa RPTFE (PTFE+15%fv) ako materiál sedadla. Iné konfigurácie sedla alebo tesnenia sa môžu zvážiť, keď rôzne médiá alebo teplotné podmienky vyžadujú odlišný materiál.

Q5: Môže byť ventil dodaný s pneumatickým alebo elektrickým pohonom?

áno. Ventil môže byť nakonfigurovaný na ručné ovládanie alebo dodaný s kompatibilným pneumatickým alebo elektrickým ovládaním. Výber pohonu by sa mal potvrdiť podľa veľkosti ventilu, prevádzkového krútiaceho momentu, spôsobu ovládania a požiadaviek na inštaláciu.

Q6: Aké informácie by ste mali poskytnúť pri žiadosti o cenovú ponuku?

Užitočné informácie zahŕňajú veľkosť ventilu, tlakovú triedu, médium, prevádzkový tlak, teplotu, materiál telesa, materiál sedla, požiadavky na prírubu, spôsob prevádzky, špecifikácie pohonu, množstvo a všetky požadované výkresy alebo technické normy.

Q7: Môžu byť poskytnuté technické výkresy a materiálové dokumenty?

áno. Podľa konfigurácie ventilu a požiadaviek projektu je možné poskytnúť výkresy produktu, informácie o rozmeroch, podrobnosti o materiáli, záznamy o kontrole a ďalšie príslušné technické dokumenty.
