1PC guľové ventily

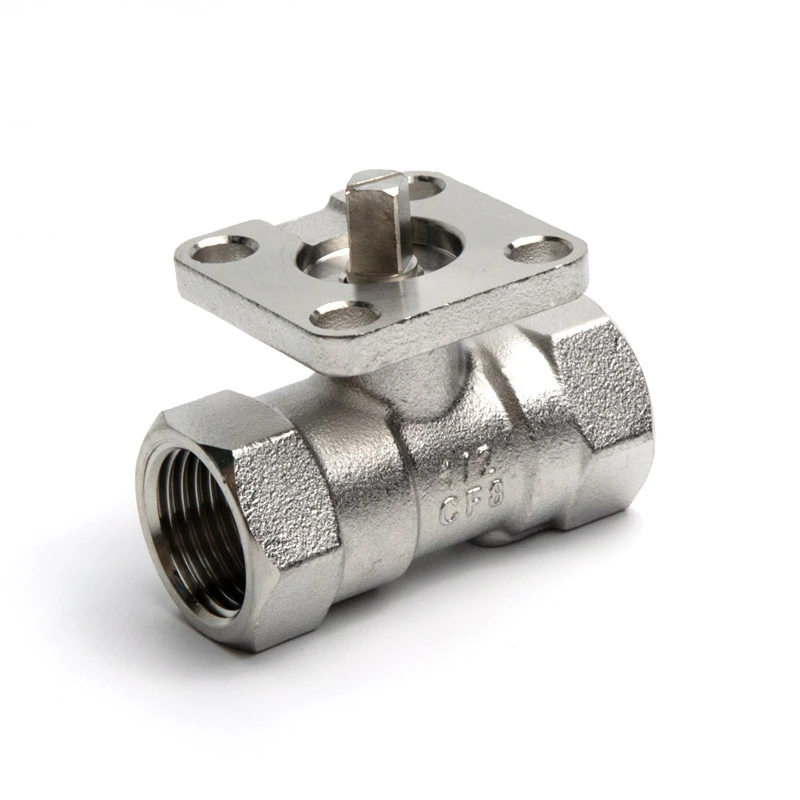

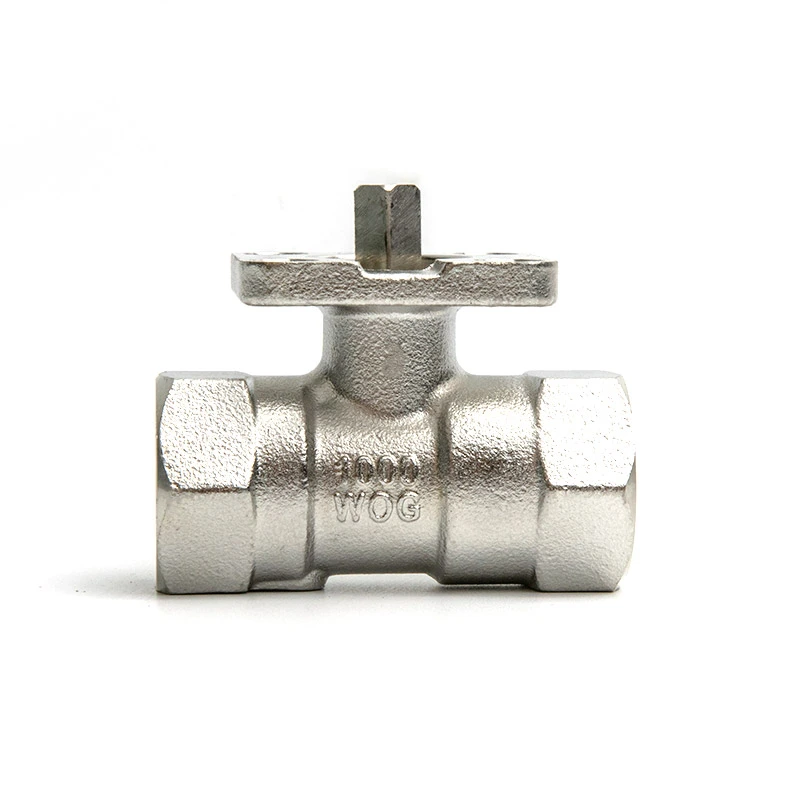

1PC elektrolyticky leštený guľový ventil z nehrdzavejúcej ocele s priamou montážou
Shangtai Valve vyrába 1PC galvanicky leštený guľový ventil s priamou montážou z nehrdzavejúcej ocele pre systémy riadenia tekutín, kde sa vyžaduje hladký povrch z nehrdzavejúcej ocele a priama montáž pohonu. Elektrolyticky leštené telo ventilu poskytuje hladký, ľahko čistiteľný povrch, zatiaľ čo montážna platforma ISO umožňuje priamu inštaláciu kompatibilných pneumatických alebo elektrických pohonov. Je vhodný na farmaceutické účely, spracovanie potravín, úpravu vody a iné priemyselné aplikácie tekutín.
Guľový ventil Shangtai Valve 1PC z galvanicky leštenej nehrdzavejúcej ocele s priamou montážou kombinuje štruktúru ventilu z jedného kusu s pokročilou technológiou elektrolytického leštenia pre aplikácie vyžadujúce vyššiu kvalitu povrchu.
Procesom elektrolytického leštenia sa odstránia mikroskopické nedokonalosti na povrchu nehrdzavejúcej ocele, čím sa vytvorí hladší a jednotnejší povrch. Táto úprava zlepšuje odolnosť proti korózii, znižuje možnosť vzniku hromadí zvyšky a uľahčuje čistenie a údržbu.
V porovnaní so štandardnými guľovými ventilmi z nehrdzavejúcej ocele poskytuje elektrolyticky leštený povrch lepší výkon prostredia, kde je dôležitá čistota, odolnosť a dlhodobá spoľahlivosť.
Štruktúra priamej montáže pre automatizované ovládanie
Tento ventil, navrhnutý pre moderné systémy priemyselnej automatizácie, integruje platformu priamej montáže, ktorá umožňuje jednoduchú montáž spojenie s pneumatickými pohonmi, elektrickými pohonmi alebo predĺženými rukoväťami.
Dizajn s priamou montážou eliminuje potrebu dodatočných montážnych držiakov, čo pomáha zákazníkom zjednodušiť inštaláciu, zníženie počtu komponentov a dosiahnutie kompaktnejšieho riešenia riadenia potrubia.
Je obzvlášť vhodný pre výrobcov OEM zariadení a systémových integrátorov vyžadujúcich spoľahlivý ventil automatizácie.
Spoľahlivá výroba z nehrdzavejúcej ocele
Ventil vyrobený zo štandardných materiálov z nehrdzavejúcej ocele ASTM poskytuje vynikajúcu odolnosť proti korózii a mechanická pevnosť pre náročné pracovné prostredie.
Shangtai Valve počas výroby vykonáva prísnu kontrolu materiálu, aby sa zabezpečilo stabilné zloženie materiálu a konzistentná kvalita produktu. Precízne opracovanie telesa ventilu, guľôčky a drieku zaisťuje hladký chod, presný rozmery a spoľahlivý tesniaci výkon.
Továrenská priama dodávka OEM
Ako skúsený výrobca ventilov z nehrdzavejúcej ocele, Shangtai Valve podporuje prispôsobené riešenia pre globálne zákazníkov, vrátane materiálových možností, špecifikácií, povrchovej úpravy a požiadaviek na hromadnú výrobu.
S profesionálnymi výrobnými kapacitami a procesmi kontroly kvality poskytujeme spoľahlivé riešenia ventilov distribútorov, výrobcov zariadení a priemyselné projekty.
Výhody produktu
| Výhoda | Popis |
| Elektrolyticky leštená povrchová úprava | Poskytuje hladší povrch z nehrdzavejúcej ocele so zlepšenou odolnosťou proti korózii, jednoduchšie čistenie a lepšie kvalita povrchu. |
| Návrh kontroly hygienického toku | Znižuje hromadenie zvyškov povrchu a podporuje aplikácie vyžadujúce vysoké štandardy čistoty. |
| Montážna konštrukcia priameho ovládača | Umožňuje inštaláciu pneumatického alebo elektrického pohonu bez dodatočných konzol, čo zjednodušuje automatizáciu integrácia. |
| Možnosti z nehrdzavejúcej ocele 304/316 | Ponúka vynikajúcu mechanickú pevnosť a odolnosť proti korózii pre rôzne priemyselné prostredia. |
| Presne opracované komponenty | Zaisťuje presné rozmery, hladký chod a spoľahlivý dlhodobý výkon. |
| OEM výrobná kapacita | Podporuje prispôsobené materiály, špecifikácie, povrchové úpravy a požiadavky na hromadnú výrobu. |
Parametre produktu
| Hlavné rozmery | 1/4" – 2" | Tlaková trieda | CL150 |
| Závitový štandard | NPT, BSP | MAX tlak | 285 PSI |
| Dizajn a výrobné štandardy | ASME B16.34 | Testovanie a kontrola | API598 |
| Špeciálny dizajn | Blokovacie zariadenie, stopka proti vybuchnutiu | Hodnoty tlaku a teploty | ASME B16.34 |
| Typ portu | Znížený port | Rozsah teplôt | -25 ℃ ~ 150 ℃ |
| Materiál tela | ASTM A351 CF8（304） | Materiál lopty | ASTM A182 F304 |
| Materiál stonky | ASTM A182 F304 | Materiál sedadla | RPTFE (PTFE + 15 % fv) |
| Možnosti | Ostatné materiály sú k dispozícii na požiadanie. |

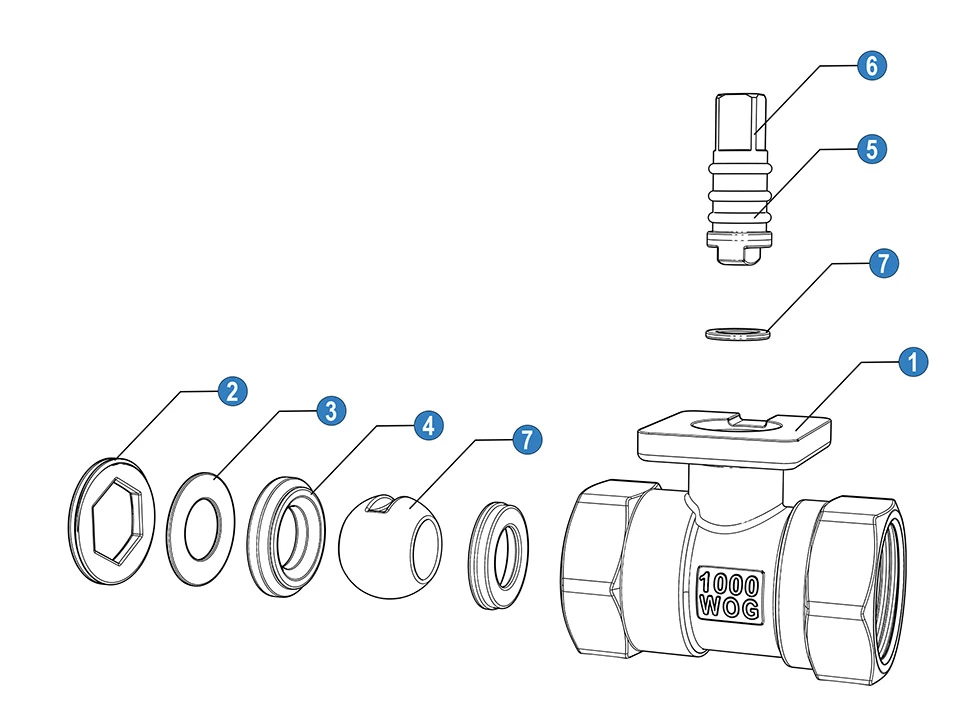

| Nie | Meno | Materiál (*N/B) | |
| 1 | Telo | SS 316 | SS 304 |
| 2 | Čiapka | SS 316 | SS 304 |
| 3 | Podložka | SS 316 | SS 304 |
| 4 | Sedadlo na loptu | PTFE | PTFE |
| 5 | O-krúžok | PTFE | PTFE |
| 6 | Stonka | SS 316 | SS 304 |
| 7 | Lopta | SS 316 | SS 304 |
| 8 | Trecí krúžok | PTFE | PTFE |
* N: Závitové konce podľa ANSI B 2.1 NPT
* B: Konce závitov podľa BS21 BSP

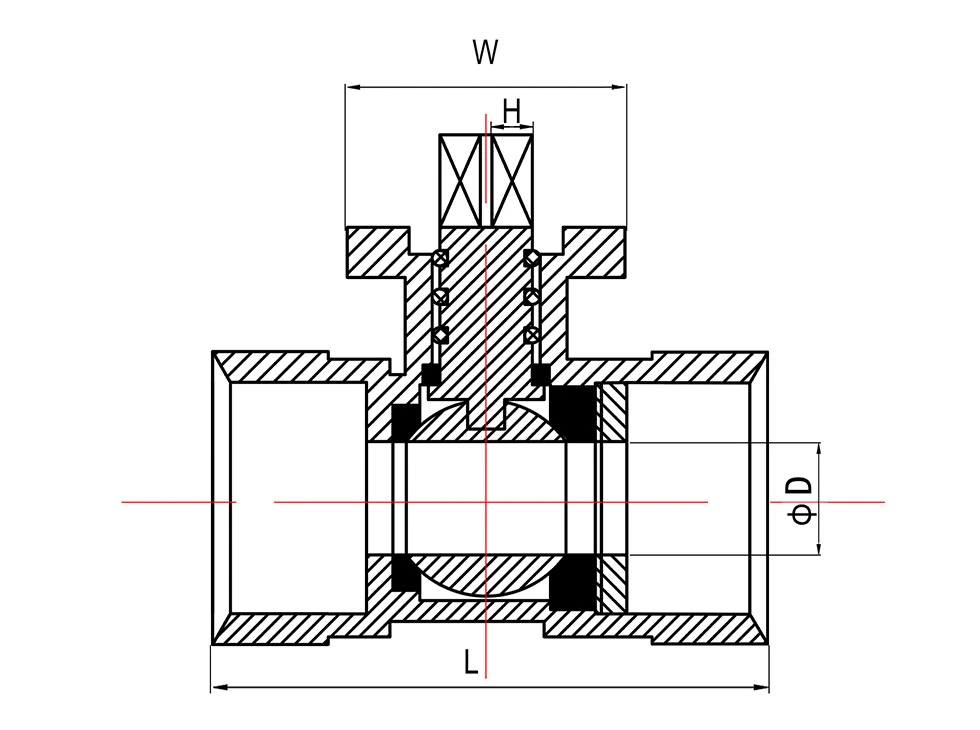

| Veľkosť | Rozmery (mm) | |||
| D | W | H | L(+-2) | |
| 1/4" | 4.6 | 74 | 30 | 40 |
| 3/8" | 6.8 | 85 | 33 | 45 |
| 1/2" | 9.2 | 88 | 43 | 55 |
| 3/4" | 10 | 89 | 46 | 59 |
| 1" | 15 | 107 | 52 | 71 |
| 11/4" | 20 | 124 | 55 | 77 |
| 11/2" | 25 | 137 | 66 | 84 |
| 2" | 32 | 137 | 72 | 98 |
HODNOTY Kv
Kv = Rýchlosť prietoku vody v kubických metroch za hodinu, ktorá spôsobí pokles tlaku o 1 bar na ventil.
| 1/2" | 3/4" | 1" | 11/4" | 2" |
| 5 | 13 | 28 | 40 | 109 |
FAQ
1. Aké sú výhody guľového ventilu z elektrolyticky leštenej nehrdzavejúcej ocele?
Elektricky leštený guľový ventil 1PC z nehrdzavejúcej ocele s priamou montážou má hladšiu povrchovú úpravu, zlepšenú koróziu odolnosť a znížené zvyšky povrchu v porovnaní so štandardnými ventilmi z nehrdzavejúcej ocele. Je vhodný pre aplikácie vyžadujúce vyššiu čistotu a odolnosť.
2. Môže byť tento guľový ventil s priamou montážou inštalovaný s pneumatickými alebo elektrickými pohonmi?
áno. Ventil je navrhnutý s priamou montážnou plošinou a môže byť prepojený s pneumatickými pohonmi, elektrickými pohony alebo predĺžené rukoväte podľa rôznych prevádzkových požiadaviek.
3. Ktoré priemyselné odvetvia môžu použiť tento elektrolyticky leštený guľový ventil?
Tento ventil sa bežne používa vo farmaceutických zariadeniach, systémoch spracovania potravín, zariadeniach na úpravu vody, chemické spracovanie a automatizované priemyselné systémy.
4. Aké normy spĺňa tento nerezový guľový ventil?
Ventil je navrhnutý a vyrobený podľa noriem ASME B16.34 a testovaný podľa API 598 požiadavky. K dispozícii sú závitové pripojenia NPT a BSP.
5. Aké veľkosti sú dostupné pre tento 1PC guľový ventil z nehrdzavejúcej ocele?
Štandardný rozsah veľkostí je od 1/4" do 2". Iné veľkosti, materiály a prispôsobené špecifikácie je možné prediskutovať podľa požiadaviek projektu.
6. Poskytuje Shangtai Valve prispôsobenie OEM?
áno. Shangtai Valve poskytuje OEM a prispôsobené riešenia ventilov vrátane výberu materiálu, povrchovej úpravy, štandardy pripojenia a služby hromadnej výroby.
