3PC predĺžené vreteno guľového ventilu z nehrdzavejúcej ocele zvárané na tupo

Predĺžený driek guľového ventilu z nehrdzavejúcej ocele s tupo zváranými koncami 3PC má konce privarené na tupo pre trvalé pripojenie potrubia a predĺžený driek pre aplikácie, kde je potrebné umiestniť pracovný bod ventilu mimo potrubia. Trojdielne telo umožňuje prístup k vnútorným komponentom pri údržbe, zatiaľ čo montážna podložka ISO 5211 podporuje priamu inštaláciu pneumatických alebo elektrických pohonov.

Hlavné rozmery

Vlastnosti produktu

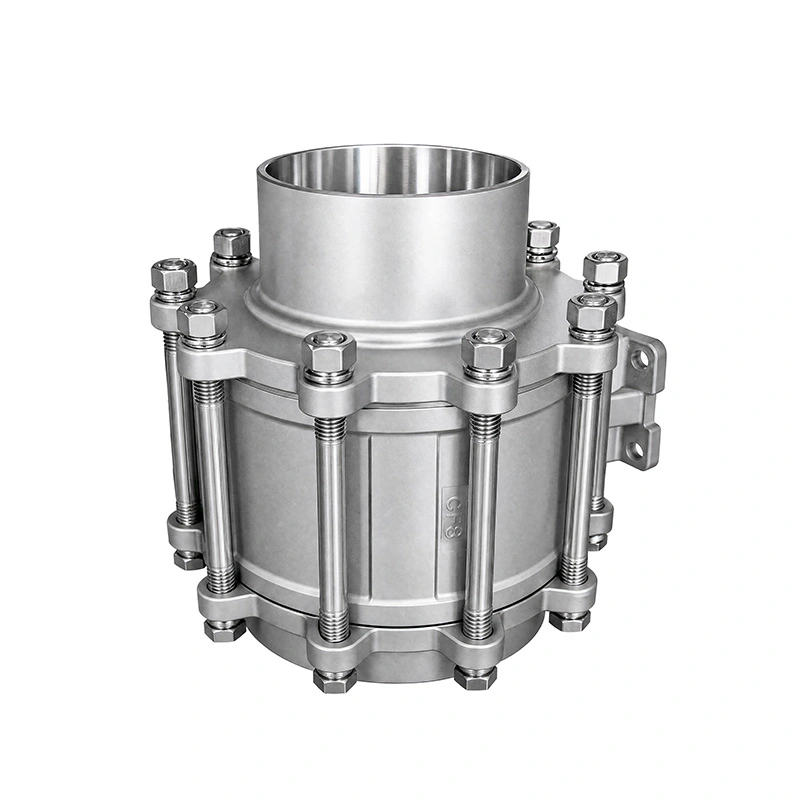

1. Pripojenie potrubia zváraným na tupo

Ventil používa na tupo zvárané konce vyrobené podľa ASME B16.25. Privarenie ventilu priamo do potrubia poskytuje pevné spojenie bez závitových alebo prírubových spojov, vďaka čomu je táto konfigurácia vhodná pre trvalé priemyselné inštalácie potrubia.

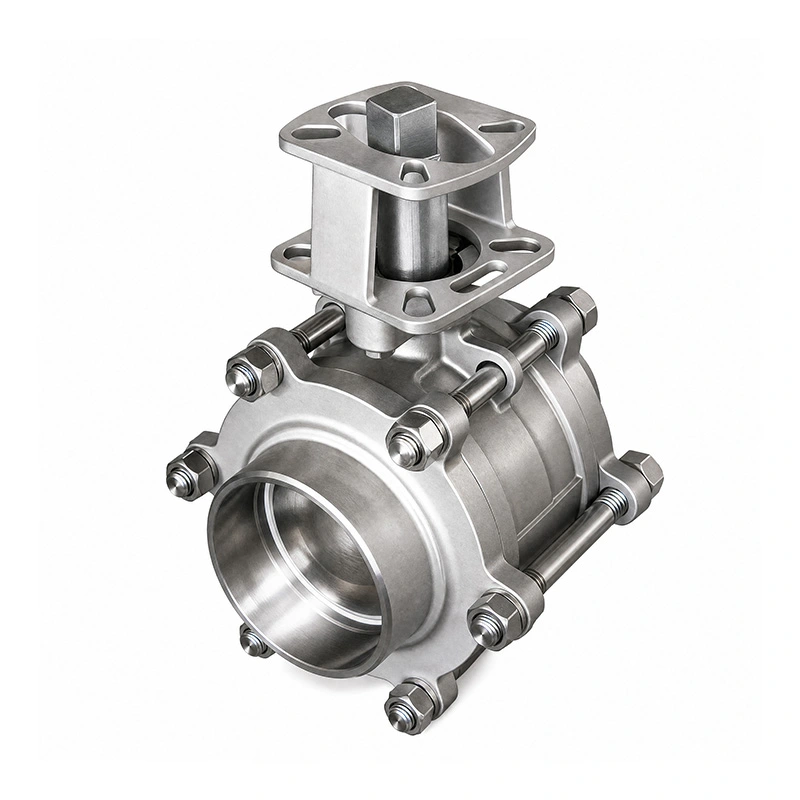

2. Rozšírená konfigurácia stonky

Predĺžená stopka poskytuje dodatočnú prevádzkovú vôľu medzi rukoväťou alebo pohonom a potrubím. Je to užitočné tam, kde izolácia, usporiadanie potrubia alebo podmienky inštalácie obmedzujú prístup k štandardnému drieku ventilu.

3. Trojdielne telo na údržbu

Trojdielna konštrukcia poskytuje prístup k vnútorným komponentom ventilu, keď je potrebná kontrola alebo výmena. Sedadlo a tesniace komponenty je možné opravovať bez výmeny kompletnej zostavy ventilu.

4. Konštrukcia ventilu z nehrdzavejúcej ocele

Predĺžený vreteno guľového ventilu z nehrdzavejúcej ocele s zváranými koncami 3PC používa ASTM A351 CF8M (316) pre telo a ASTM A182 F316 pre guľu a predstavec. Sedadlo RPTFE je špecifikované pre uvedený teplotný rozsah -25 ℃ až 150 ℃.

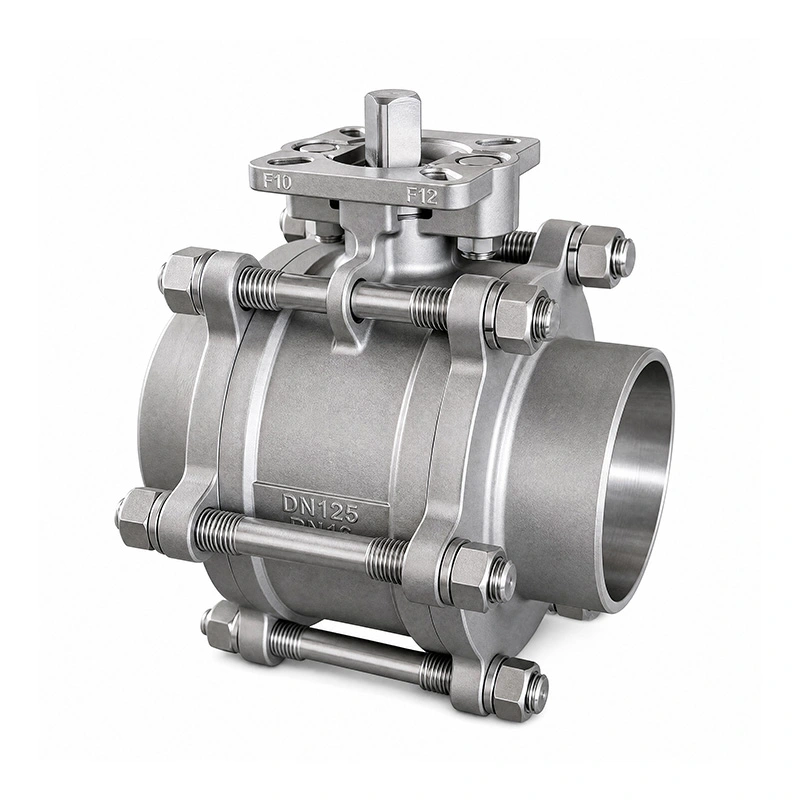

Montáž pohonu

Ventil je vybavený montážnou podložkou ISO 5211 pre priamu inštaláciu pohonu. Pneumatické alebo elektrické pohony je možné zvoliť podľa veľkosti ventilu, prevádzkového momentu a požiadaviek na ovládanie. Montážne rozhranie ovládača by sa malo pred objednávkou skontrolovať, aby sa zabezpečila kompatibilita.

Normy a inšpekcia

Dizajn a výroba zodpovedajú ASME B16.34, s natupo zváranými koncami podľa ASME B16.25. Skúšanie a kontrola ventilov sa vykonáva podľa API 598. Hodnoty tlaku a teploty sa tiež vzťahujú na ASME B16.34.

Kontrola výroby zahŕňa overenie materiálu, tlakovú skúšku, kontrolu tesnenia a hotové kontroly ventilov. Správy o skúške materiálu a príslušná dokumentácia k produktu môžu byť poskytnuté podľa konfigurácie ventilu a požiadaviek objednávky.

Aplikácie

Predĺžené vreteno guľového ventilu z nehrdzavejúcej ocele s tupo zváranými koncami 3PC je určené pre priemyselné potrubné systémy vyžadujúce trvalé zvárané spojenie a prístupnú obsluhu ventilu. Typické aplikácie zahŕňajú chemické spracovanie, petrochemické systémy, farmaceutické zariadenia, spracovanie potravín a nápojov, výrobu energie a úpravu vody.

Pred výberom potvrďte potrubné médium, tlak, teplotu, veľkosť potrubia, špecifikáciu zvárania a dostupný priestor na inštaláciu. Materiály ventilov a konfigurácia sedla by sa mali tiež skontrolovať z hľadiska kompatibility s prevádzkovým médiom.

FAQ

1. Aké sú hlavné aplikácie predĺženého drieku guľového ventilu z nehrdzavejúcej ocele 3PC s tupo zváranými koncami?

Používa sa v priemyselných potrubných systémoch, kde sa vyžaduje zvárané spojenie a rozšírený prístup k ventilu. Aplikácie zahŕňajú chemické, petrochemické, farmaceutické, potravinárske a nápojové systémy, systémy na úpravu energie a vody.

2. Aká norma platí pre konce zvárané na tupo?

Konce zvárané na tupo sú špecifikované podľa ASME B16.25. Pred inštaláciou je potrebné skontrolovať špecifikáciu zvárania v porovnaní s konštrukciou potrubia.

3. Môže byť pohon nainštalovaný priamo?

áno. Ventil má montážnu podložku ISO 5211 na inštaláciu pneumatického alebo elektrického pohonu. Výber pohonu by mal byť založený na veľkosti ventilu, prevádzkovom momente a požiadavkách na ovládanie.

4. Aké materiály sa používajú v štandardnej konfigurácii?

Telo je ASTM A351 CF8M (316), zatiaľ čo guľa a predstavec sú ASTM A182 F316. Štandardné sedadlo je RPTFE (PTFE+15%fv). Ostatné materiály sú k dispozícii na požiadanie.

5. Aký je maximálny tlakový a teplotný rozsah?

Uvedený maximálny tlak je 285 PSI, s teplotným rozsahom -25 ℃ až 150 ℃. Skutočné prevádzkové limity by mali byť potvrdené podľa veľkosti ventilu, média a použiteľného menovitého tlaku a teploty.

6. Môže byť ventil prispôsobený?

áno. Iné materiály a konfigurácie komponentov je možné dodať podľa požadovaného média, tlaku, teploty a podmienok inštalácie.
