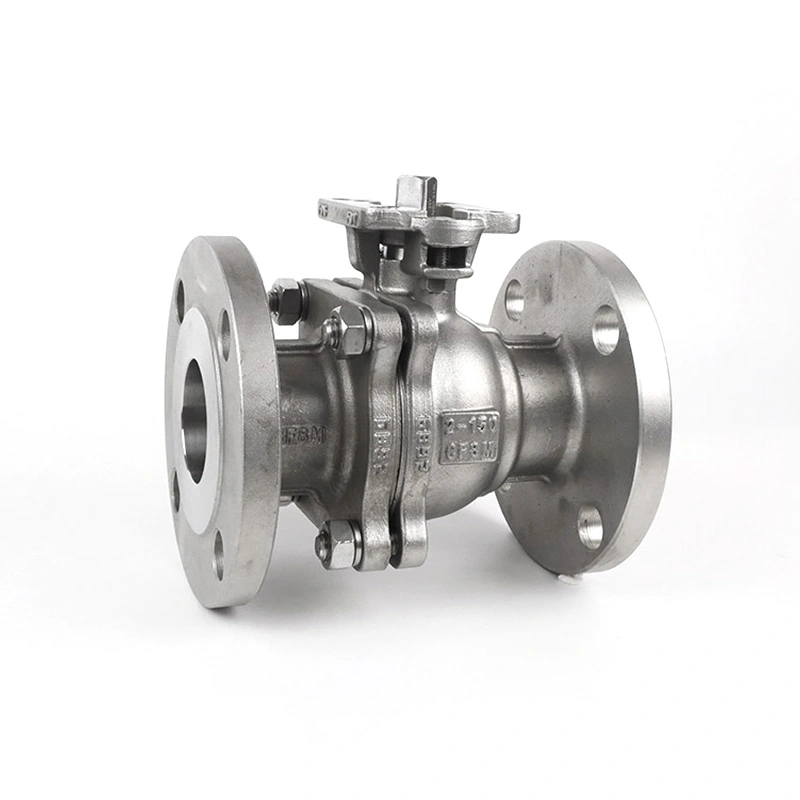

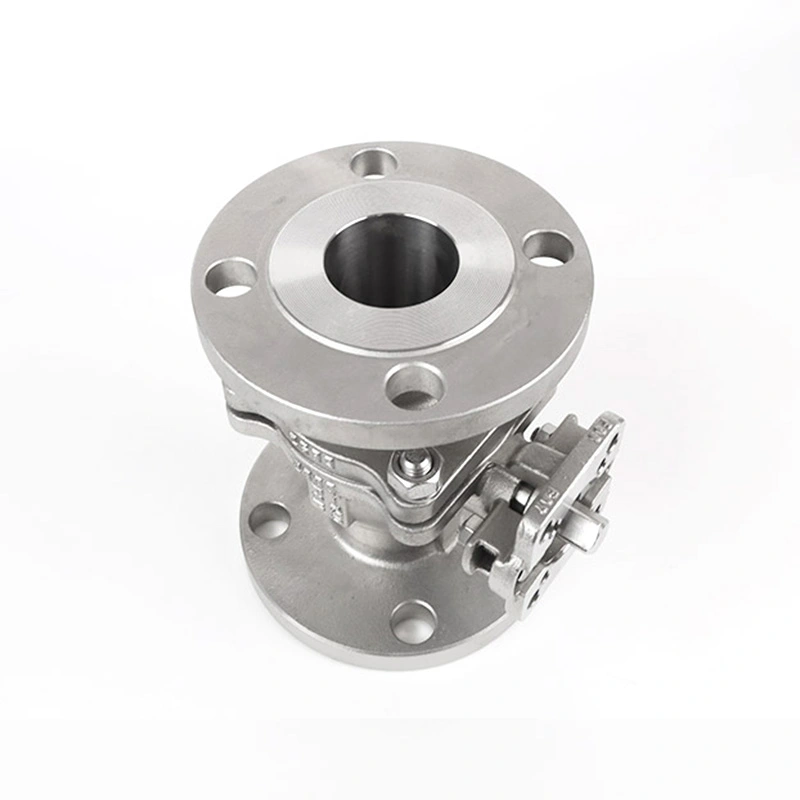

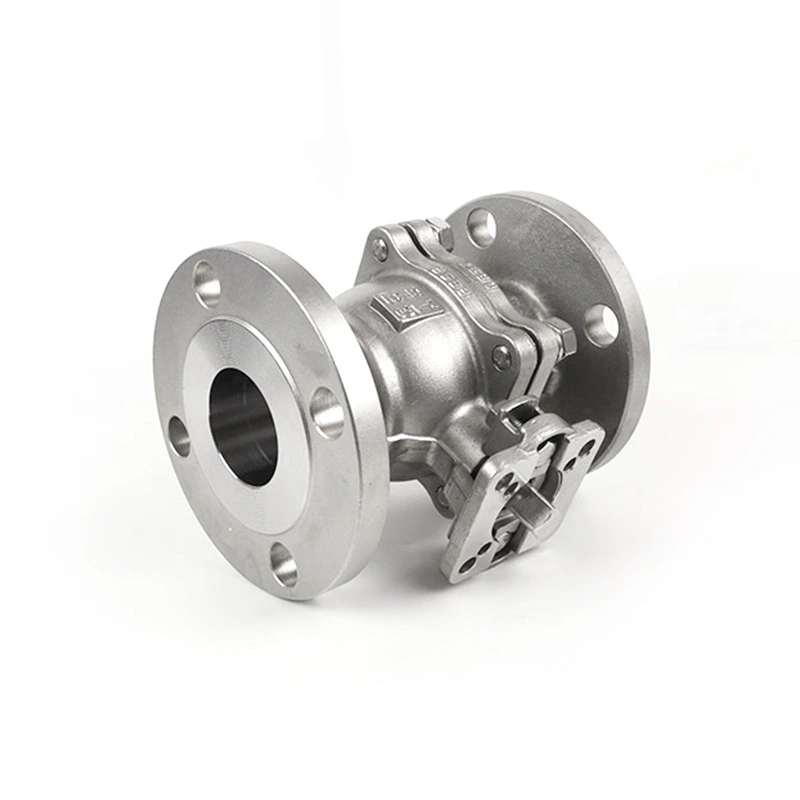

Prírubový guľový ventil ANSI triedy 150 so základňou ISO 5211 pre pohon

Pre automatickú izoláciu potrubia musí konfigurácia ventilu zodpovedať norme potrubia, triede tlaku, rozmerom pripojenia a rozhraniu ovládača. Prírubový guľový ventil ANSI triedy 150 so základňou ISO 5211 pre ovládač kombinuje prírubové pripojenie triedy 150 s montážnym rozhraním ISO 5211, čo umožňuje konfiguráciu ventilu na ručné ovládanie alebo čiastočné pneumatické a elektrické ovládanie. Skutočnú kombináciu ventilu a pohonu je potrebné zvoliť podľa požadovaného krútiaceho momentu, prevádzkových podmienok a konfigurácie potrubia.

Shangtai vyrába priemyselné guľové ventily vo Wenzhou, Zhejiang, Čína. Výroba zahŕňa obrábanie, montáž a tlakové skúšky, pričom materiálové a rozmerové požiadavky sa kontrolujú podľa príslušnej špecifikácie produktu. Výkresy, požiadavky na materiál a informácie o pohone je možné skontrolovať, keď sa vyžaduje špecifická konfigurácia ventilu.

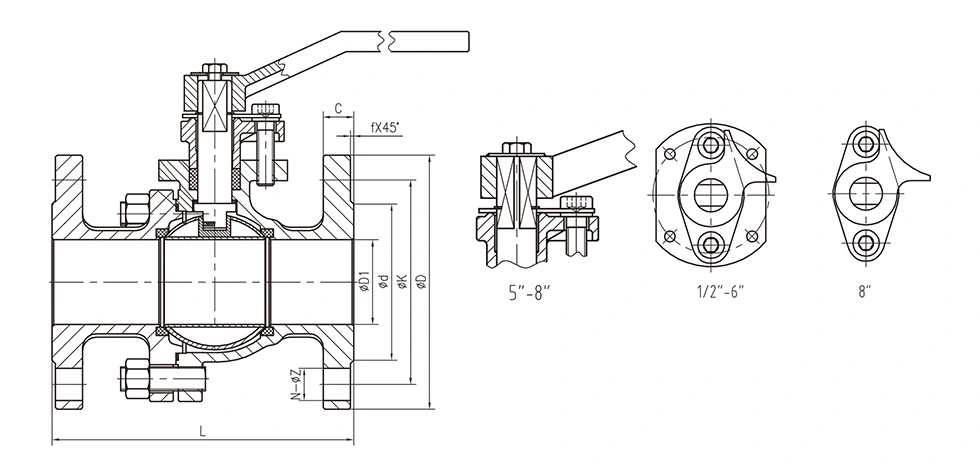

Hlavné rozmery

Konštrukcia ventilu a rozhranie ovládača

Ventil používa prírubové teleso na pripojenie ku kompatibilným prírubám RF potrubia. Telo z nehrdzavejúcej ocele 316, guľa F316 a predstavec F316 uvedené v hlavnej špecifikácii poskytujú konfiguráciu primárneho materiálu, zatiaľ čo sedlo RPTFE je určené pre aplikácie, kde je materiál sedla kompatibilný s prevádzkovým médiom a teplotou.

Montážna základňa ISO 5211 poskytuje štandardizované rozhranie na pripojenie kompatibilných otočných ovládačov alebo medziľahlého montážneho usporiadania. ISO 5211 špecifikuje rozmery príruby na pripojenie ovládača a hnacieho komponentu, takže rozhranie ovládača by sa malo zhodovať s montážnou veľkosťou ventilu a požadovaným prevádzkovým krútiacim momentom, a nie len podľa veľkosti ventilu.

Pri automatizovanom servise je potrebné pred montážou potvrdiť krútiaci moment ventilu, výstup ovládača, montážne rozhranie, smer otáčania a dostupné napájanie alebo prívod vzduchu. Koncové spínače, solenoidové ventily, polohovače a ďalšie ovládacie príslušenstvo je možné zvoliť podľa automatizačného systému.

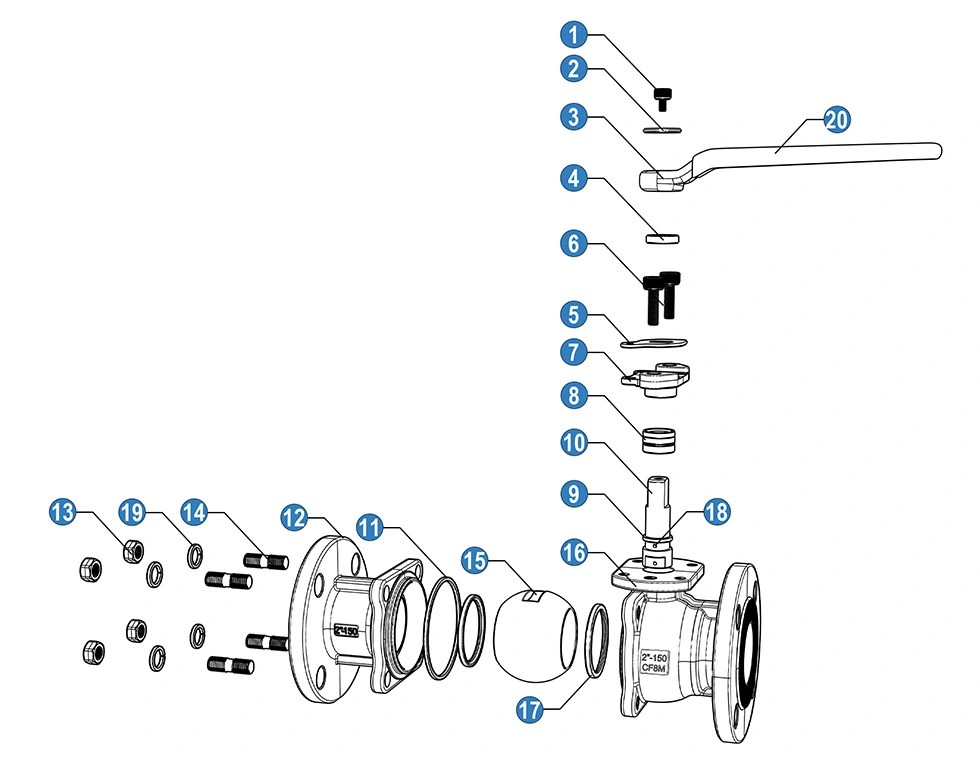

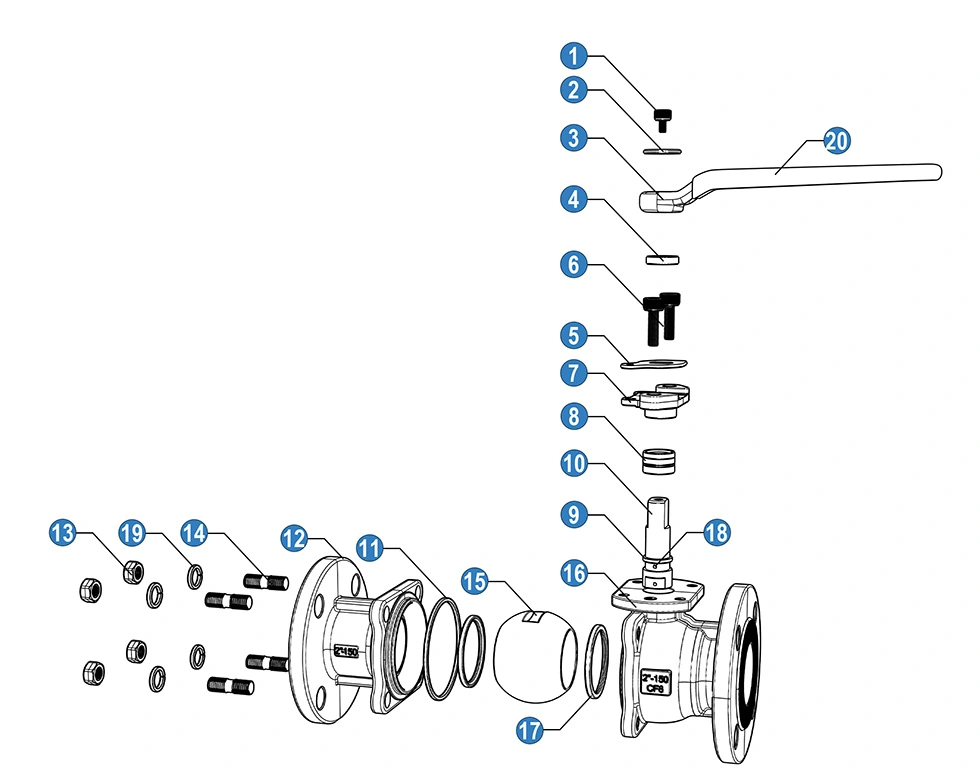

Konfigurácia materiálov a komponentov

Vyššie uvedený zoznam komponentov predstavuje jednu konfiguráciu materiálu. Špecifikácia produktu tiež poskytuje konfiguráciu z nehrdzavejúcej ocele 316, ktorá umožňuje výber zmáčaných komponentov podľa požadovanej odolnosti proti korózii a prevádzkových podmienok. Výber materiálu by mal byť potvrdený podľa skutočnej špecifikácie nákupu a požiadaviek na kompatibilitu tekutín.

Všeobecné rozmery:

Kľúčové vlastnosti

Prírubové pripojenie potrubia triedy 150

Konfigurácia RF prírubového konca poskytuje skrutkové spojenie medzi ventilom a potrubím. Veľkosť príruby, usporiadanie otvorov pre skrutky, typ obkladu a súvisiace rozmery by sa mali pred inštaláciou zhodovať s protiľahlou prírubou potrubia. ASME B16.5 pokrýva potrubné príruby a prírubové fitingy v NPS 1/2 až NPS 24 a zahŕňa rozmery prírub triedy 150 a požiadavky na tlak a teplotu.

ISO 5211 Montáž ovládača

Rozhranie pre montáž pohonu je určené pre otočnú automatizáciu. ISO 5211 definuje rozmery rozhrania pripojenia a rozmery hnacích komponentov používaných na pripojenie kompatibilných pohonov k priemyselným ventilom. Montážna veľkosť a výkon pohonu by sa preto mali kontrolovať spolu s pracovným momentom ventilu.

Komponenty na ohraničenie tlaku z nehrdzavejúcej ocele

Hlavná špecifikácia používa ASTM A351 CF8M (316) pre telo, ASTM A182 F316 pre guľu a predstavec a RPTFE pre sedadlo. Túto kombináciu materiálov je možné zvážiť pre vodu, ropu, plyn a iné kompatibilné médiá, kde zvolené materiály spĺňajú požadované chemické a teplotné podmienky.

Štvrťročné zapnutie/vypnutie

Guľový ventil používa štvrťotáčkový mechanizmus na pohyb medzi otvorenou a zatvorenou polohou. Primárne je určený skôr na izolačnú službu než na nepretržité škrtenie. Ak je potrebná regulácia prietoku, pred výberom by sa mala posúdiť vhodnosť ventilu, sedla a prevádzkových podmienok.

Antistatická konštrukcia

Zoznam materiálov obsahuje antistatické zariadenie pre konfiguráciu ventilu. Ak aplikácia vyžaduje antistatický výkon, kompletná špecifikácia ventilu a príslušné testovacie požiadavky by mali byť potvrdené v dokumentácii objednávky.

Typické aplikácie

Úprava vody:Vhodné na izoláciu kompatibilných vodovodných potrubí, technologických zariadení a upravovacích lyžín, kde sa vyžaduje prírubové spojenie.

Ropné a plynové systémy:Použiteľné na kompatibilné ropovody a plynovody a zariadenia, keď materiály ventilu, tlaková trieda a konfigurácia tesnenia spĺňajú požiadavky na prevádzku.

Chemické spracovanie:Môže sa použiť na izoláciu procesných kvapalín, keď sú materiály telesa, gule, drieku, sedla a tesnenia chemicky kompatibilné s médiom.

Vybavenie priemyselného procesu:Montážne rozhranie pohonu umožňuje začlenenie ventilu do automatizovaných lyžín, rozdeľovačov a zariadení vyžadujúcich diaľkové ovládanie otvárania/zatvárania.

Všeobecná izolácia potrubia:Vhodné pre priemyselné potrubné systémy, ktoré vyžadujú prírubový guľový ventil triedy 150 a manuálne alebo automatické uzatváranie.

Výber pohonu

Výber pohonu by mal byť založený skôr na požadovanom prevádzkovom momente ventilu než na samotnej nominálnej veľkosti potrubia. Veľkosť ventilu, materiál sedla, diferenčný tlak, médium, teplota a prevádzková frekvencia môžu ovplyvniť požiadavku na krútiaci moment.

Pri pneumatickom ovládaní potvrďte dostupný tlak vzduchu, výstupný krútiaci moment ovládača, poruchovú polohu a ovládacie príslušenstvo. Pre elektrické ovládanie skontrolujte požadovaný krútiaci moment, napájanie, prevádzkový cyklus a požiadavky na spätnú väzbu. Montážne rozhranie ISO 5211 by tiež malo zodpovedať zvolenému usporiadaniu ovládača a spojky.

Úvahy o výbere a inštalácii

Pred objednávkou potvrďte menovitý rozmer, triedu tlaku Class 150, rozmery príruby, RF obklad, prevádzkový tlak, teplotu, médium a požadované materiály telesa a obloženia. V prípade automatických ventilov uveďte typ pohonu, požadovaný krútiaci moment, montážne rozhranie a požiadavky na ovládanie.

Pred inštaláciou skontrolujte čelá prírub a konce ventilov, či nie sú poškodené alebo znečistené. Správne zarovnajte protiľahlé príruby a rovnomerne utiahnite skrutky pomocou vhodného tesnenia a príslušného postupu inštalácie. Vyhnite sa násilnému zarovnaniu potrubia cez telo ventilu.

Po inštalácii pohonu skontrolujte smer otáčania a limity otvárania/zatvárania pred uvedením ventilu do prevádzky. Ťažké pohony alebo prevodovky by mali byť v prípade potreby primerane podopreté, aby sa na montážne rozhranie ventilu neprenášalo nadmerné vonkajšie zaťaženie.

Bezpečnostné opatrenia pri používaní

Prevádzkujte ventil v rámci špecifikovaných limitov tlaku a teploty. Hodnota 285PSI v tabuľke produktov by sa nemala považovať za univerzálny povolený tlak pre každú veľkosť a teplotu; príslušný menovitý tlak-teplota by sa mal potvrdiť pre aktuálnu konfiguráciu.

Pred uvedením do prevádzky prepláchnite potrubie, aby ste znížili možnosť vniknutia nečistôt do ventilu a poškodenia sedla alebo tesniacich plôch.

Nepoužívajte guľový ventil na plynulé škrtenie, pokiaľ aplikácia nebola technicky vyhodnotená pre zvolené sedlo a prevádzkové podmienky.

Pred údržbou izolujte a odtlakujte potrubie a uistite sa, že ventil je bezpečný na obsluhu. V prípade automatických ventilov odpojte alebo izolujte napájanie pohonu alebo zdroj riadenia, ako to vyžaduje príslušný postup údržby.

Kontrola kvality a dokumentácia

Kontrola výroby môže zahŕňať overenie materiálu, kontrolu rozmerov, montáž karosérie a tlakové skúšky podľa príslušných požiadaviek na produkt a objednávku. API 598 sa používa na kontrolu a testovanie ventilov, zatiaľ čo ASME B16.34 sa zaoberá príslušnými požiadavkami na konštrukciu ventilov, tlak, teplotu a rozmery.

Pre projekty vyžadujúce sledovateľnosť by sa pred výrobou mala potvrdiť trieda materiálu, špecifikácia ventilu, požiadavky na skúšky a konfigurácia pohonu. Shangtai môže skontrolovať technické výkresy a informácie o aplikácii, keď projekt vyžaduje špecifickú konfiguráciu ventilu a automatizácie.

FAQ

1. Na čo sa používa prírubový guľový ventil ANSI triedy 150 so základňou ISO 5211 pre pohon?

Prírubový guľový ventil ANSI triedy 150 so základňou ISO 5211 pre pohon sa používa na izoláciu zapnutia/vypnutia v priemyselných potrubných systémoch, kde sa vyžaduje prírubové pripojenie triedy 150 a rozhranie otočného pohonu. Môže byť nakonfigurovaný na manuálnu prevádzku alebo automatické ovládanie v závislosti od veľkosti ventilu, prevádzkového momentu a systémových požiadaviek.

2. Aký je rozdiel medzi triedou 150 a maximálnym tlakom uvedeným v tabuľke?

Trieda 150 je označenie tlakovej triedy, zatiaľ čo uvedené 285PSI je maximálna hodnota tlaku špecifická pre produkt. Prípustný pracovný tlak by mal byť potvrdený skôr podľa veľkosti ventilu, materiálu, teploty a použiteľného hodnotenia tlaku a teploty, než predpokladať, že jedna hodnota tlaku platí pre každú prevádzkovú podmienku.

3. Ktorý pohon je možné nainštalovať na ventil?

Pneumatické a elektrické kyvné pohony možno zvážiť, ak ich montážne rozhranie a výstupný krútiaci moment zodpovedajú ventilu. Pre vhodnú konfiguráciu sa môže zvážiť aj hydraulické ovládanie. Výber pohonu by mal zahŕňať požiadavky na krútiaci moment, rotáciu, výkon alebo prívod vzduchu a ovládanie.

4. Prečo sa na sedlo ventilu používa RPTFE?

RPTFE je špecifikovaný ako materiál sedadla v konfigurácii dodávaného produktu. Jeho vhodnosť závisí od prevádzkového média, tlaku a teploty. Ak aplikácia zahŕňa agresívne chemikálie alebo teploty mimo uvedeného rozsahu, sedlo a tesniace materiály by sa mali pred výberom skontrolovať.

5. Čo je potrebné potvrdiť pred objednaním prírubového guľového ventilu?

Potvrďte veľkosť ventilu, triedu 150, štandard príruby a obklad, médium, tlak, teplotu, kombináciu materiálov a spôsob prevádzky. V prípade automatického ventilu by sa mal uviesť aj typ pohonu, krútiaci moment, montážna veľkosť ISO 5211 a požiadavky na ovládanie.

6. Dá sa zmeniť materiál ventilu z nehrdzavejúcej ocele 316?

V závislosti od aplikácie je možné zvážiť iné konfigurácie materiálu. Výber materiálu by mal brať do úvahy korózne podmienky, tlak, teplotu a kompatibilitu s pracovným médiom. Materiály konečného tela, gule, drieku a sedla by mali byť pred výrobou potvrdené v špecifikácii produktu.
