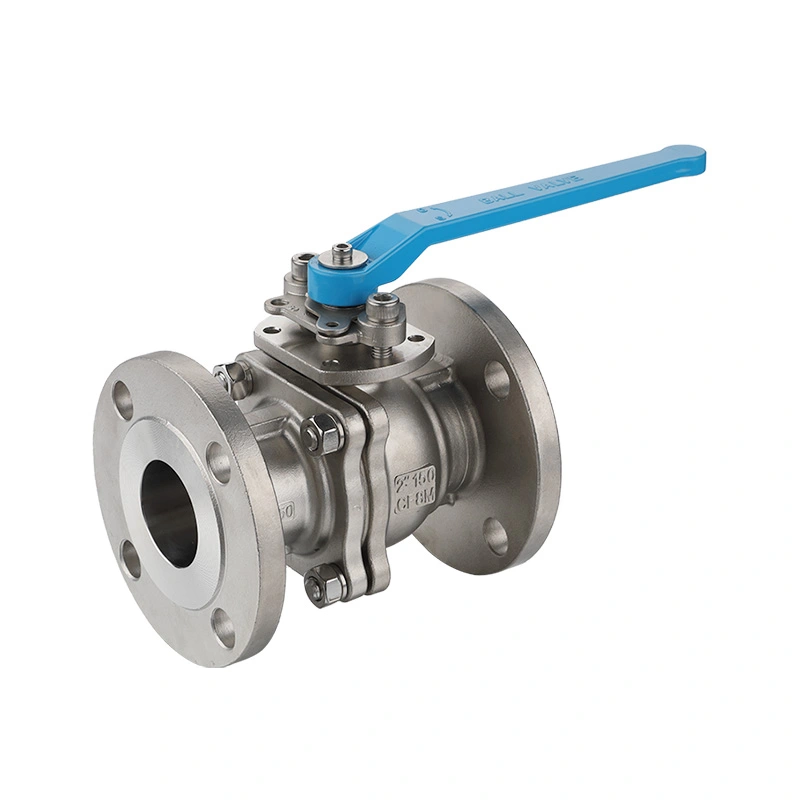

Guľový ventil s prírubou z nehrdzavejúcej ocele ANSI 150LB

Guľový ventil z nehrdzavejúcej ocele ANSI 150LB je guľový ventil z nehrdzavejúcej ocele s prírubovými koncovými pripojeniami určený pre potrubné systémy používajúce tlakovú triedu ASME Class 150. Používa štvrťotáčkovú rotujúcu guľu na spustenie alebo zastavenie toku kompatibilných tekutín a bežne sa používa na zapnutie/vypnutie izolácie v priemyselných potrubných systémoch.

ANSI 150LB sa vzťahuje na triedu tlaku ASME Class 150. Skutočný povolený pracovný tlak závisí od veľkosti ventilu, materiálu, prevádzkovej teploty a použiteľného menovitého tlaku a teploty. Konštrukcia z nehrdzavejúcej ocele poskytuje telo ventilu odolné voči korózii a môže byť špecifikovaná s materiálmi, ako je nehrdzavejúca oceľ 304 alebo 316 podľa aplikácie.

Prírubové pripojenie umožňuje priskrutkovanie ventilu priamo k zodpovedajúcim prírubám potrubia, čo poskytuje praktický spôsob pripojenia pre priemyselné potrubné systémy a uľahčuje budúcu kontrolu alebo údržbu. Mechanizmus guľového ventilu poskytuje rýchle štvrťotáčkové ovládanie na otváranie a zatváranie potrubia.

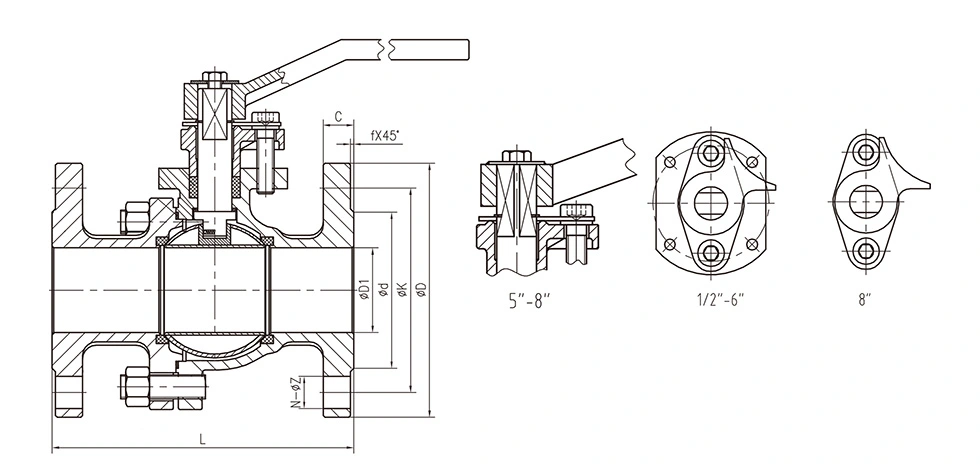

Hlavné rozmery

Všeobecné rozmery:

Priemyselné aplikácie

Náš prírubový guľový ventil z nehrdzavejúcej ocele ANSI 150LB využíva jedinečný trojstupňový systém tesnenia drieku, optimalizovaný pre vysokocyklová prevádzka, kolísanie tlaku a pracovné podmienky plynného média. Poskytuje stabilitu bez úniku a vynikajúci výkon proti únave pre rôzne priemyselné kvapalinové systémy:

Ropný a chemický priemysel

Vhodné pre procesné potrubia, odbočky a prenos ľahkých palivových plynov. Viacstupňové tesnenie vretena spoľahlivo zabraňuje úniku horľavých a výbušných médií pod kolísavým tlakom.

Špeciálne plynové systémy

Ideálne pre vysokotlakové slučky dusíka, kyslíka, vodíka a stlačeného vzduchu, široko používané v plyne na rezanie laserom zásobovanie, čerpaciu stanicu a časté štart-stop plynovody.

Energetika a tepelné inžinierstvo

Aplikovateľné na inžinierske potrubia a potrubia pomocných tekutín. Odoláva starnutiu tesnenia spôsobenému striedaním teplota a tlak, zaisťujúce dlhodobú stabilnú prevádzku.

Farmaceutický a jemný chemický priemysel

Poskytuje tesnú izoláciu pre korozívne a čisté procesné kvapaliny. Obojsmerný dizajn tesnenia sa vyhýba médiu úniku a vonkajšej kontaminácie, spĺňajúce vysoké bezpečnostné a hygienické normy.

Všeobecné priemyselné a hydraulické systémy

Ideálne pre tlakové testovacie stolice a automatizované kvapalinové zariadenia. Vynikajúci výkon proti únave sa prispôsobí časté spínanie a pracovné scenáre pulzného tlaku.

Prečo si vybrať Shangtai?

Exkluzívny 3-stupňový systém tesnenia vretena

Vybavené pyramídovým samouťahovacím primárnym tesnením, sekundárnym tesnením Viton O-krúžkom a Belleville pružinovým V-krúžkom terciárne tesnenie. Jeho samočinne sa zvyšujúci tesniaci výkon kompenzuje opotrebovanie a tepelnú deformáciu, čím eliminuje stopku netesnosť počas dlhodobej prevádzky s vysokým cyklom.

Dvojsmerná ochranná štruktúra

Vylepšený tesniaci systém zabraňuje vnútornému úniku média a blokuje vonkajší prach, vlhkosť a nečistoty vstup do ventilu, efektívne predlžuje životnosť a znižuje náklady na údržbu.

Štandardizovaná americká štandardná výroba

Vyrobené a testované podľa API 608 / ISO 17292, ASME B16.34 a API 598. V súlade s ASME B16.5 (príruba) a ASME Štandardy B16.10 (osobné), zabezpečujúce plnú kompatibilitu s globálnymi priemyselnými projektmi.

Protiúnavová a bezpečná štruktúra

Zosilnené telo ventilu odoláva pulznému tlaku a silným tlakovým rázom bez deformácie. Zabudovaná ochrana proti prefúknutiu štruktúra drieku eliminuje bezpečnostné riziká pretlaku.

Staticko-vodivý antistatický dizajn

Dodáva sa s profesionálnou antistatickou štruktúrou, ktorá nepretržite vedie statickú elektrinu generovanú trením medzi médiom a vnútornými časťami. Zabraňuje hromadeniu statickej elektriny a riziku iskier, čím zaisťuje bezpečnú prevádzku potrubia pre horľavé, výbušné a plynné médiá, ktoré spĺňajú špecifikácie priemyselnej bezpečnosti.

Nízka údržba a nákladovo efektívne

Optimalizované pre scenáre častého prepínania s vynikajúcim výkonom proti únave. Znižuje prestoje zariadení a frekvencia výmeny, čím sa znížia dlhodobé prevádzkové náklady v porovnaní s bežnými ventilmi s jednoduchým tesnením.

Exkluzívna servisná podpora

Podporujte laserové prispôsobené logo a dizajn balenia

Poskytujte služby OEM / ODM

Kompletne skontrolované pred opustením továrne s priloženou správou o kontrole kvality

Voliteľné doplnkové služby, ako je ochrana pred kolíziou a zosilnené balenie pre námornú prepravu

FAQ

1. Čo znamená ANSI 150LB pre guľový ventil s prírubou z nehrdzavejúcej ocele?

ANSI 150LB sa vzťahuje na triedu tlaku ASME Class 150 použitú pre ventil a jeho prírubové pripojenie. Skutočný povolený pracovný tlak závisí od veľkosti ventilu, materiálu, prevádzkovej teploty a použiteľného menovitého tlaku a teploty.

2. Aké normy prírub sú k dispozícii pre tento guľový ventil?

Niermy prírub je možné zvoliť podľa potrubného systému a požiadaviek projektu. Bežné konfigurácie môžu zahŕňať príruby ASME B16.5, zatiaľ čo iné štandardy prírub možno zvážiť pre špecifické aplikácie.

3. Aké materiály z nehrdzavejúcej ocele je možné použiť na ventil?

Medzi bežné materiály karosérie patrí nehrdzavejúca oceľ 304 a 316, pričom špecifická trieda sa volí podľa pracovného média, teploty, tlaku a koróznych podmienok. Iné kombinácie materiálov môžu byť dostupné na požiadanie.

4. Aké médiá zvládne guľový ventil s prírubou z nehrdzavejúcej ocele ANSI 150LB?

Ventil je možné použiť pre vodu, olej, plyn a iné kompatibilné priemyselné kvapaliny. Telo ventilu, guľa, sedlo a tesniace materiály by sa mali vyberať podľa chemickej kompatibility, tlaku a teploty skutočného média.

5. Je tento prírubový guľový ventil vhodný pre prevádzku pri vysokých teplotách?

Použiteľný teplotný rozsah závisí od materiálu ventilu, materiálu sedla a menovitého tlaku a teploty. Skutočná prevádzková teplota by mala byť potvrdená pri výbere ventilu, aby sa zabezpečilo, že konfigurácia je vhodná pre zamýšľané prevádzkové podmienky.

6. Môže byť ventil dodaný s pneumatickým alebo elektrickým pohonom?

áno. Guľový ventil s prírubou je možné nakonfigurovať na ručnú, pneumatickú alebo elektrickú prevádzku podľa veľkosti ventilu, požadovaného prevádzkového momentu a riadiaceho systému. Pohon by mal byť správne prispôsobený ventilu a skutočným prevádzkovým podmienkam.

7. Aké informácie sú potrebné na výber správneho prírubového guľového ventilu?

Kľúčové informácie o výbere zahŕňajú menovitú veľkosť ventilu, tlakovú triedu, normu príruby, pracovné médium, prevádzkový tlak, teplotu, požadovaný materiál a spôsob prevádzky. Pri určovaní vhodnej konfigurácie môžu pomôcť aj výkresy potrubí alebo detaily aplikácie.

8. Môže byť prírubový guľový ventil z nehrdzavejúcej ocele prispôsobený?

áno. Druhy materiálov, špecifikácie prírub, sedlo a tesniace materiály, ovládanie ventilu a ďalšie podrobnosti o konfigurácii je možné zvoliť podľa požiadaviek projektu. Výkresy alebo technické špecifikácie je možné skontrolovať pred výrobou.
