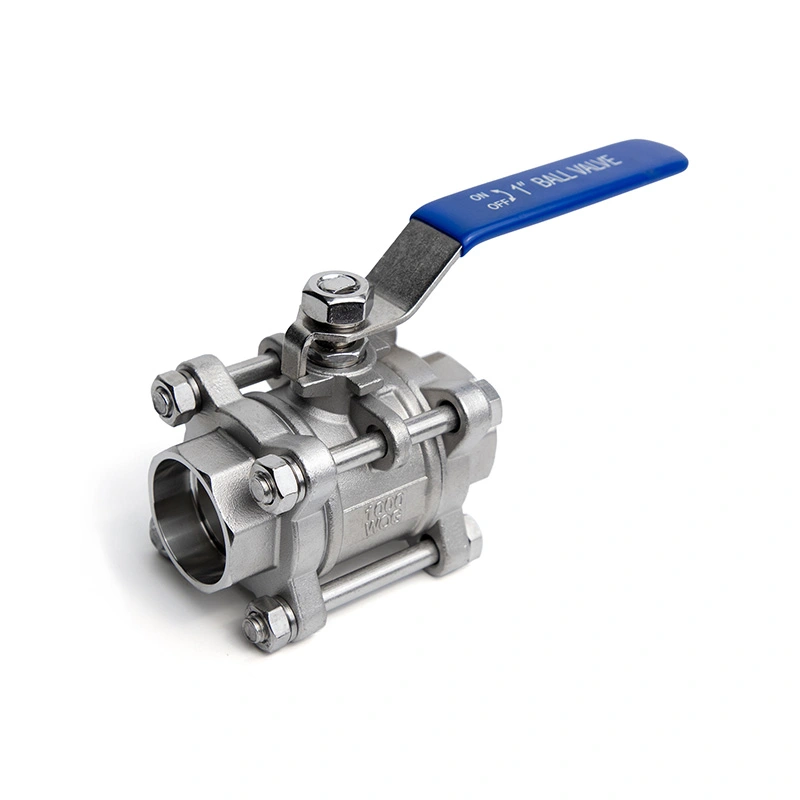

3PC guľový ventil z nehrdzavejúcej ocele so zváranými koncami

Guľový ventil 3PC z nehrdzavejúcej ocele so zvarenými koncami kombinuje trojdielne telo z nehrdzavejúcej ocele s koncami privarenými nátrubkami pre kompaktné, trvalé spojenia potrubia. Jeho konštrukcia s deleným telom umožňuje prístup k vnútorným tesneniam a iným servisným komponentom potom, čo je ventil izolovaný a odtlakovaný. Prietokový kanál s plným portom podporuje nízky odpor prietoku, zatiaľ čo konštrukcia s guľou a sedlom poskytuje obojsmerné vypínanie pre kompatibilné tekutiny. Je vhodný pre vysokotlakové potrubia v rope a plyne, chemickom spracovaní, úprave vody a iných priemyselných systémoch.

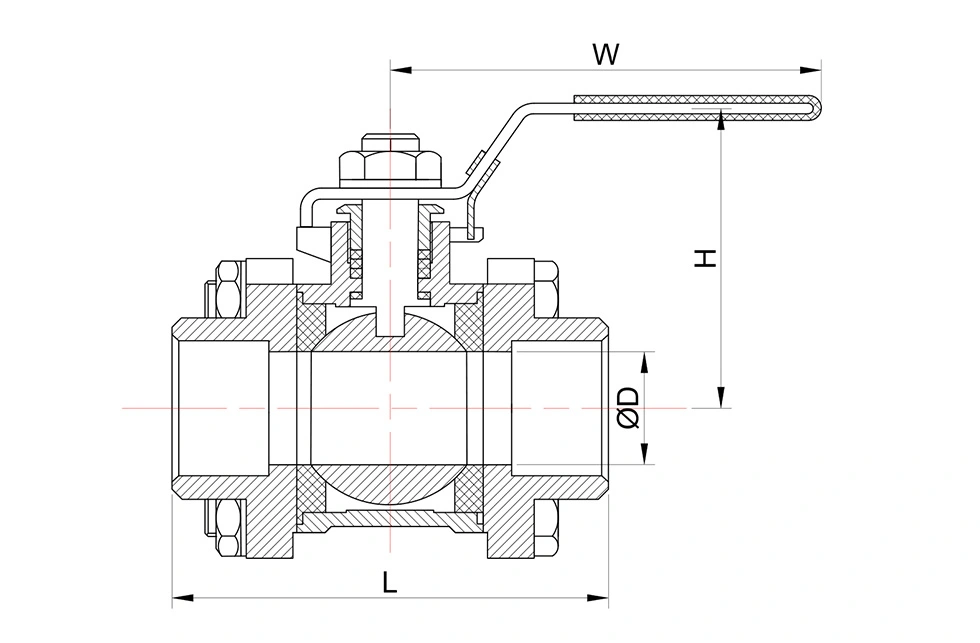

Hlavné rozmery

* N: Závitové konce podľa ANSl B 2.1 NPT
* B: Konce závitov podľa BS21 BSP

KvHODNOTY

Kv (m3/h) = Prietok vody v kubických metroch za hodinu, ktorý spôsobí pokles tlaku na ventile o 1 bar.

Funkcie a kľúčové vlastnosti ventilov

1. Spojenie Socket-Weld

Hrdlové zvarové konce sú opracované na špecifikované pripojovacie rozmery pre zváranú inštaláciu s kompatibilným potrubím. Toto spojenie sa bežne používa na priemyselných linkách s malým priemerom, kde je potrebný trvalý spoj medzi potrubím a ventilom. Zváranie by sa malo riadiť príslušnými špecifikáciami a postupom potrubia.

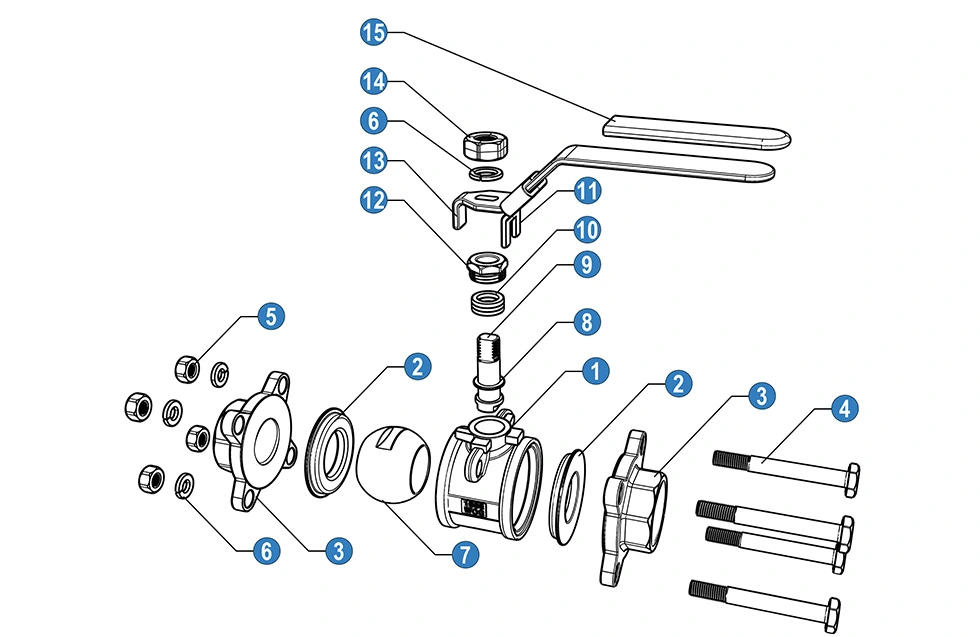

2. Trojdielne telo

Trojdielne skrutkované telo umožňuje prístup k vnútorným komponentom ventilu po izolácii a odtlakovaní potrubia. Tesnenia a iné opraviteľné časti je možné skontrolovať alebo vymeniť bez výmeny kompletnej zostavy ventilu.

3. Tesnenie lopty a sedla

Guľa sa otáča proti sedlu a otvára alebo zatvára prietokový kanál. Ventil zaisťuje uzatvorenie v oboch smeroch prúdenia, keď sú zvolené sedlo a tesniace materiály vhodné pre prevádzkové podmienky. Prietokový kanál tiež umožňuje tekutine prechádzať cez ventil s obmedzenou prekážkou, keď je úplne otvorený.

4. Konštrukcia z nehrdzavejúcej ocele

Konštrukcia z nehrdzavejúcej ocele je k dispozícii pre aplikácie zahŕňajúce kompatibilné vodné, olejové, plynové a chemické médiá. Výber materiálu by mal brať do úvahy zloženie kvapaliny, koncentráciu, prevádzkovú teplotu, tlak a korózne podmienky.

O Shangtai

Shangtai sídli v meste Wenzhou, Zhejiang, Čína a vyrába priemyselné ventily pre domáce a exportné trhy. Jej výrobná činnosť zahŕňa obrábanie, montáž ventilov, tlakové skúšky, kontrolu a označovanie výrobkov.

Systém manažérstva kvality je certifikovaný podľa ISO 9001 a pre príslušné produkty je k dispozícii CE dokumentácia. Kontrola môže zahŕňať kontrolu prichádzajúcich materiálov, kontrolu počas procesu, kontrolu dokončeného ventilu a kontrolu pred odoslaním podľa požiadaviek objednávky.

Pre guľové ventily s hrdlovým zváraním je možné dodať rôzne konfigurácie pripojenia podľa požadovaných rozmerov a platných noriem. Pre špecifické požiadavky sú k dispozícii konfigurácie typu A a typu B so zvarom, pričom rozmery pripojenia sú potvrdené pred výrobou.

FAQ

1. Aký je rozdiel medzi hrdlovým a závitovým spojom?

Hrdlové zvarové spoje využívajú zvarový spoj medzi ventilom a potrubím, zatiaľ čo závitové spoje sa spoliehajú na zodpovedajúce rúrkové závity. Hrdlové zvarové konce sú bežne špecifikované pre potrubia s malým priemerom, kde sa vyžaduje trvalé zvárané spojenie. Vhodné pripojenie závisí od normy potrubia, tlaku, teploty a požiadaviek na inštaláciu.

2. Sú k dispozícii rôzne konfigurácie hrdlového zvaru?

áno. Podľa požadovaných rozmerov a platných noriem potrubia je možné dodať rôzne konfigurácie hrdlového zvaru. Požiadavky na typ pripojenia a rozmery by mali byť potvrdené pred výrobou, najmä pre náhradné ventily a exportné projekty.

3. Môže byť ventil otvorený pre vnútornú údržbu?

áno. Trojdielne teleso je možné oddeliť po izolácii a odtlakovaní potrubia, čo umožňuje kontrolu alebo výmenu vnútorných tesnení a iných servisných komponentov. Ventil by sa nemal rozoberať, kým je potrubie pod tlakom.

4. Aké dokumenty sú k dispozícii s ventilom?

Pre príslušné konfigurácie je možné poskytnúť dokumentáciu ISO 9001 a CE. Materiálová dokumentácia, záznamy o kontrole, protokoly o skúškach a výkresy výrobkov môžu byť tiež dodané podľa objednávky a požiadaviek projektu.

5. Aké aplikácie sú vhodné pre 3PC guľový ventil z nehrdzavejúcej ocele so zvarenými koncami?

Ventil je možné použiť pre kompatibilné kvapaliny v oleji a plyne, petrochemickom priemysle, chemickom spracovaní, úprave vody, výrobe energie a všeobecných priemyselných potrubiach. Materiál, sedadlo a tesniace komponenty by sa mali vyberať podľa aktuálneho média, tlaku a teploty.

6. Aké informácie sú potrebné pre výber ventilu?

Kľúčové informácie zahŕňajú veľkosť ventilu, menovitý tlak, rozmery hrdlového zvaru, pracovné médium, prevádzkový tlak, teplotu, teleso a tesniace materiály, množstvo a príslušné normy. V prípade náhradných projektov je možné na potvrdenie poskytnúť aj existujúce výkresy ventilov alebo informácie o rozmeroch.
