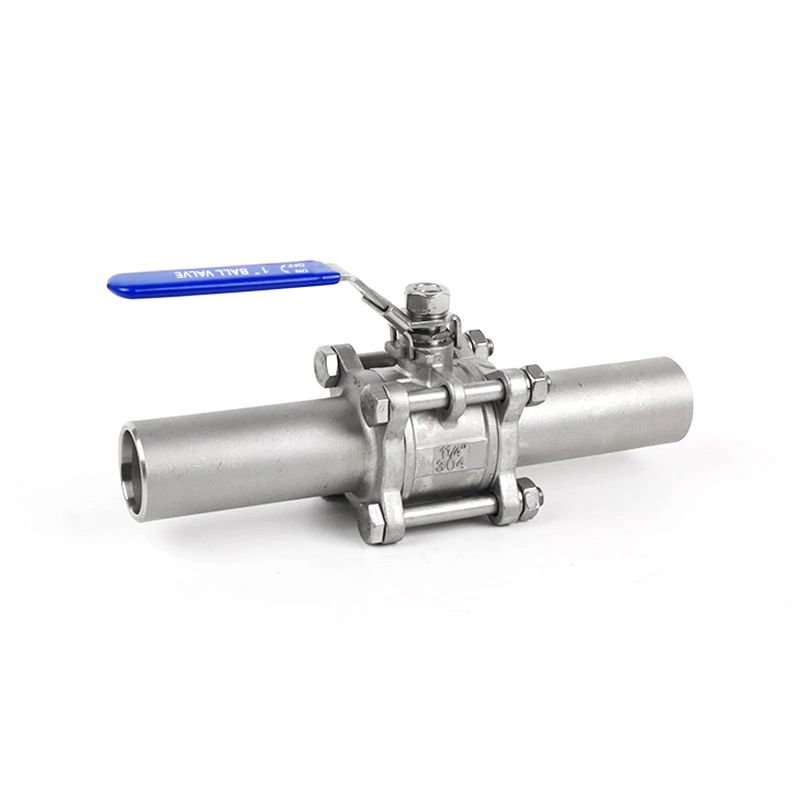

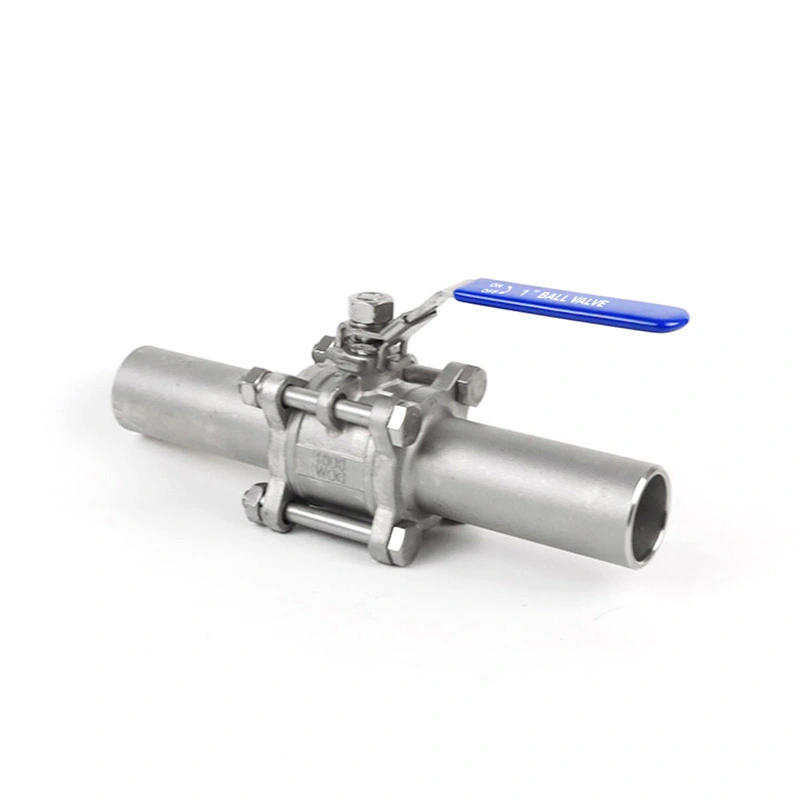

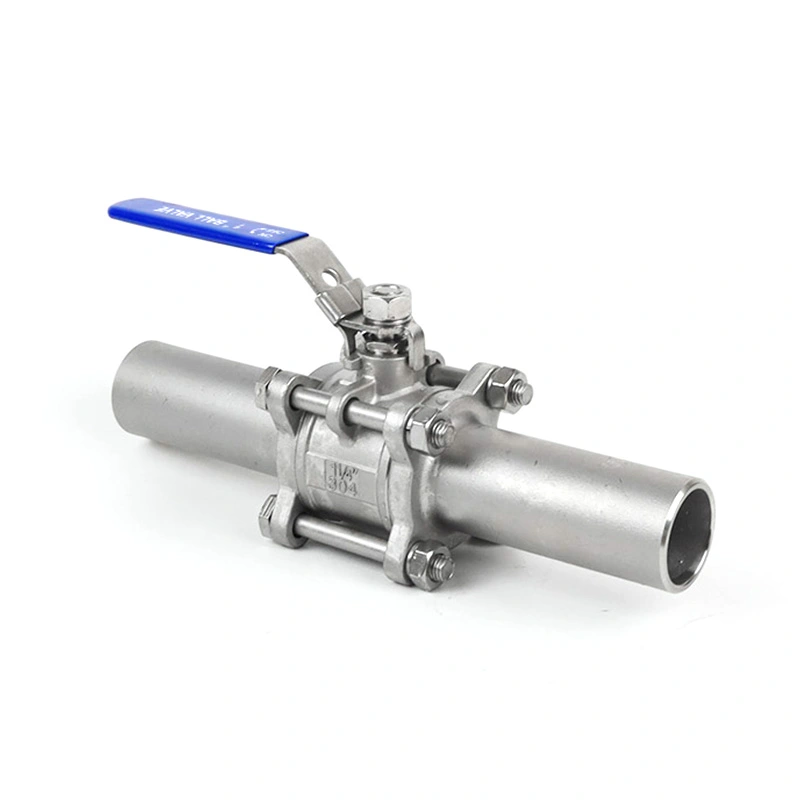

3PC predĺžený zvar guľového ventilu

3PC Ball Valve Weld Extended využíva predĺžené konce privarené na tupo, ktoré poskytujú dodatočnú dĺžku zvárania medzi ventilom teleso a potrubie. Predĺžené konce sú užitočné pre izolované potrubia, podzemné inštalácie a rozvody potrubí kde je potrebná dodatočná zváracia vzdialenosť. Trojdielne telo tiež poskytuje prístup k vnútorným komponentom pre kontrola a výmena po izolácii potrubia.

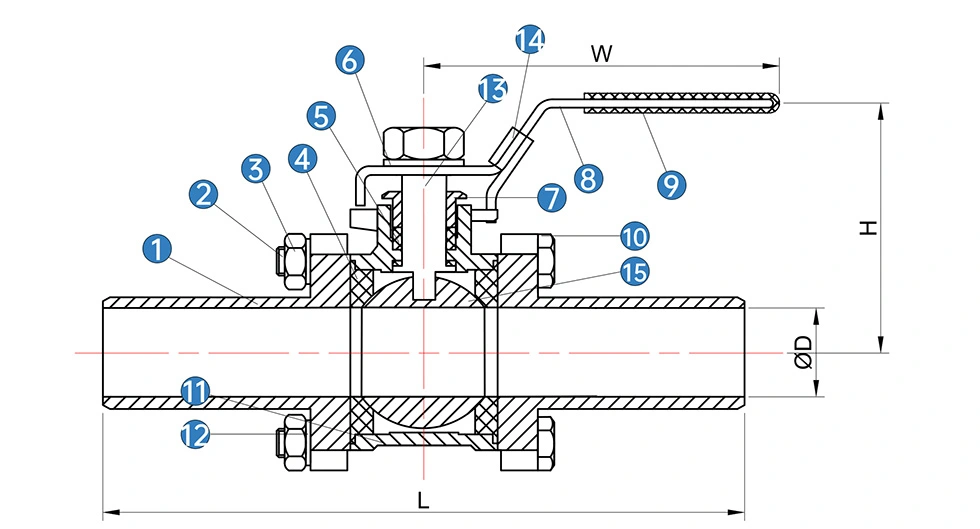

Hlavné rozmery

* N: Závitové konce podľa ANSI B 2.1 NPT
* B: Konce závitov podľa BS21 BSP

Vlastnosti produktu

1. Predĺžené konce zvarov na tupo

Predĺžené zvarové konce poskytujú dodatočný priestor pre zváranie potrubia a pomáhajú udržať zváracie práce mimo hlavného potrubia teleso ventilu. Táto konfigurácia je užitočná pre izolované alebo zakopané potrubia, kde je potrebné umiestniť ventil mimo izolácie alebo na prístupnom mieste.

2. Trojdielna konštrukcia

The split body allows the valve to be opened for inspection and maintenance. Sedadlá, tesnenia a iné vnútorné components can be accessed when replacement is required, reducing the need to replace the complete valve assembly.

3. 316 Materiály z nehrdzavejúcej ocele

The 3PC Ball Valve Weld Extended uses ASTM A351 CF8M (316) for the body and ASTM A182 F316 for the ball and stem. Štandardné sedadlo je RPTFE (PTFE+15%fv). Other material combinations can be supplied according to the required servisné podmienky.

4. Spojenie tupým zvarom

Zvarové konce spĺňajú požiadavky ASME B16.25. A butt-welded connection provides a permanent joint between the valve and pipeline, with the welding procedure and pipe preparation determined by the applicable piping specification.

Zváranie a montáž

Pred zváraním skontrolujte veľkosť potrubia, rozmery zvarového konca, stav skosenia a zarovnanie. Potrubie by malo byť správne podopreté, aby sa zabránilo nadmernému zaťaženiu ventilu počas inštalácie. Mali by nasledovať aj postupy zvárania platnú špecifikáciu projektu.

Predĺžené konce poskytujú dodatočnú vzdialenosť medzi oblasťou zvárania a vnútornosťami ventilu. Vhodné zváranie a Na ochranu sedadla, tesnení a iných komponentov citlivých na teplo by sa mali stále dodržiavať postupy kontroly tepla.

Materiály a prevádzkové podmienky

Ventil je špecifikovaný pre teplotný rozsah -25 ℃ až 150 ℃ a maximálny tlak 285 PSI podľa uvedeného podmienky. Skutočné prevádzkové limity by sa mali potvrdiť podľa veľkosti ventilu, média, teploty a pod použiteľný tlak-teplota.

Telo z nehrdzavejúcej ocele, guľa F316 a stopka F316 sú určené pre kompatibilné priemyselné médiá. Sedadlo a tesnenie výber materiálu by sa mal pred objednaním skontrolovať v porovnaní so skutočnou kvapalinou, teplotou a tlakom.

Kontrola kvality

Kontrola materiálu

Identifikácia materiálu a súvisiace záznamy o kontrole môžu byť poskytnuté podľa požiadaviek objednávky. Materiál Pre príslušné konfigurácie ventilov sú k dispozícii protokoly o skúškach.

Rozmerová kontrola

Rozmery ventilu a vlastnosti zvarového konca sa kontrolujú podľa špecifikovaných výkresov a požiadaviek produktu. Kontrola môže zahŕňať dĺžku zvarového konca, rozmery a všeobecný stav montáže.

Tlakové a tesniace skúšky

Testovanie a kontrola ventilov sa riadi požiadavkami API 598. Na kontrolu sa vykonávajú tlakové a tesniace skúšky tesnenie tela ventilu a sedla pred odoslaním.

Dokončená kontrola ventilu

Záverečná kontrola zahŕňa vzhľad ventilu, montáž, ochranu zvarového konca a prevádzkový stav. Požadovaný produkt dokumenty môžu byť pripravené podľa objednávky.

Aplikácie

3PC Ball Valve Weld Extended je vhodný pre priemyselné potrubia, kde je zváraný spoj a prídavné zváranie vzdialenosť je potrebná. Typické aplikácie zahŕňajú petrochemické spracovanie, ropné a plynové systémy, tepelnú energiu, úprava vody a všeobecná kontrola priemyselných tekutín.

Konfigurácia s predĺženým koncom je obzvlášť užitočná pri izolácii potrubia, podzemnej inštalácii alebo na mieste usporiadanie obmedzuje dostupný priestor okolo tela ventilu. Vhodnosť aplikácie by sa mala potvrdiť na základe špecifikácia média, tlaku, teploty a potrubia.

Balenie

Ventily sú balené na exportnú prepravu pomocou vlnitých kartónov a preglejkových obalov. Zvarové konce sú chránené počas balenia, aby sa znížilo riziko poškodenia skosených a spojovacích plôch pri manipulácii a zásielka.

FAQ

1. Aký je účel predĺžených zvarových koncov na 3PC Ball Valve Weld Extended?

Predĺžené zvarové konce poskytujú dodatočnú zvarovú vzdialenosť medzi telom ventilu a potrubím. Sú užitočné pre izolované potrubia, podzemné inštalácie a iné usporiadania, kde je potrebné umiestniť zvárací priestor ďalej z tela ventilu.

2. Aký materiál je použitý na ventil?

Štandardný materiál tela je ASTM A351 CF8M (316), pričom pre guľu a predstavec sa používa ASTM A182 F316. Sedadlo je RPTFE (PTFE + 15 % fv). Ostatné materiály sú k dispozícii na požiadanie.

3. Aká norma platí pre konce privarené natupo?

Konce privarené natupo sú špecifikované podľa ASME B16.25. Konečný postup zvárania by sa mal riadiť platným postupom špecifikácia potrubia alebo projektu.

4. Môže byť ventil po inštalácii udržiavaný?

áno. Trojdielne telo poskytuje prístup k vnútorným komponentom na kontrolu a výmenu. Potrubie musí pred údržbou ventilu izolujte a odtlakujte.

5. Aké sú tlakové a teplotné limity?

Uvedený maximálny tlak je 285 PSI a teplotný rozsah je -25 ℃ až 150 ℃. Skutočná povolená prevádzka podmienky závisia od veľkosti ventilu, média a použiteľného menovitého tlaku a teploty.

6. Aké dokumenty možno poskytnúť?

Podľa ventilu je možné poskytnúť protokoly o skúške materiálu a príslušnú dokumentáciu o kontrole alebo výrobku požiadavky na konfiguráciu a objednávku.
