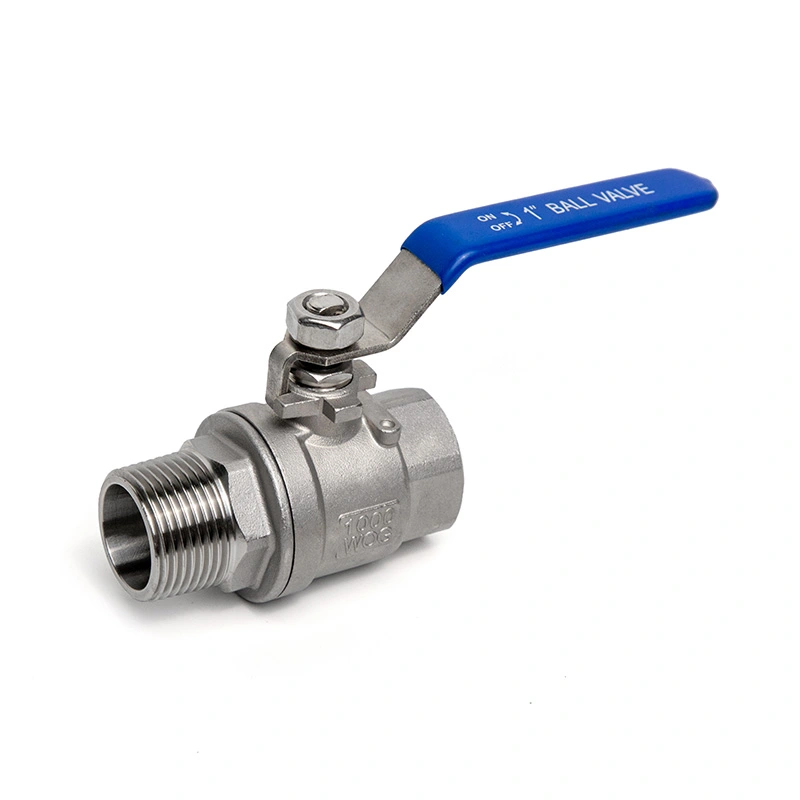

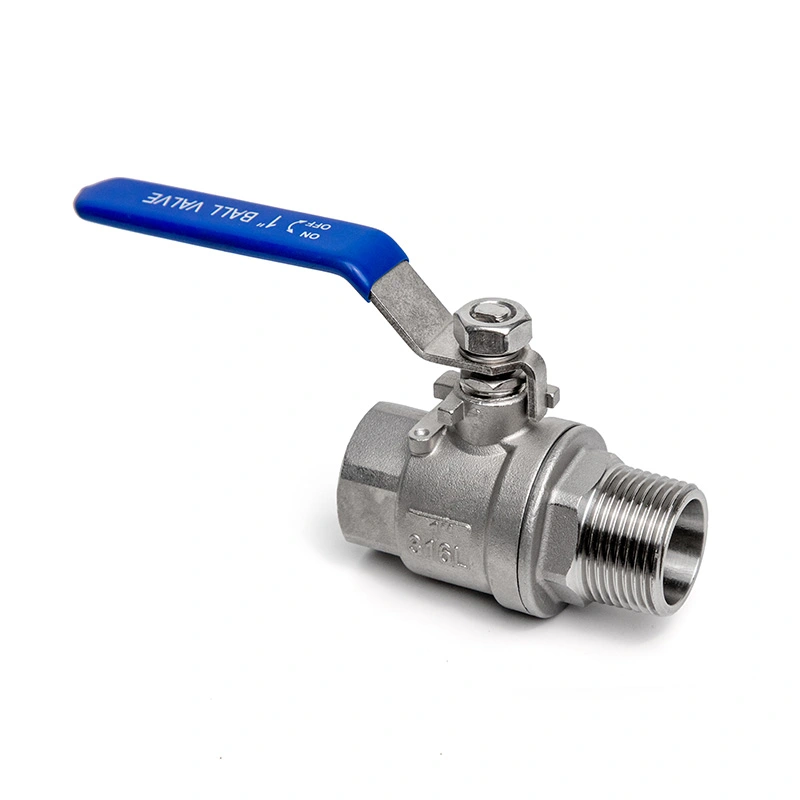

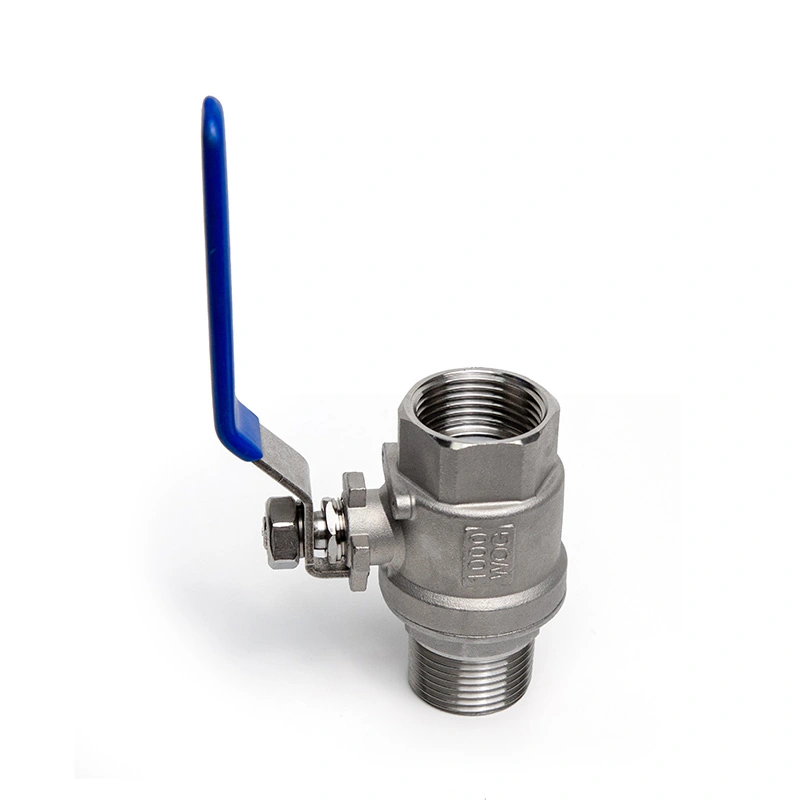

2PC závitový guľový ventil s vnútorným a vonkajším závitom

Guľový ventil Shangtai 2PC s vonkajším a vonkajším závitom poskytuje efektívne a spoľahlivé ovládanie prietoku zapínaním a vypínaním pre rôzne potrubné systémy. Navrhnuté s všestranným závitom typu samec-to-samice, umožňuje jednoduchú inštaláciu a zaisťuje a bezpečné, nepriepustné spojenie. Tento ventil je vyrobený pre dlhú životnosť a je vysoko prispôsobivý rôznym priemyselným, komerčné aplikácie a aplikácie na manipuláciu s kvapalinami.

Hlavné rozmery

· N: Závitové konce podľa ANSl B 2.1 NPT
· B: Konce závitov podľa BS21 BSP

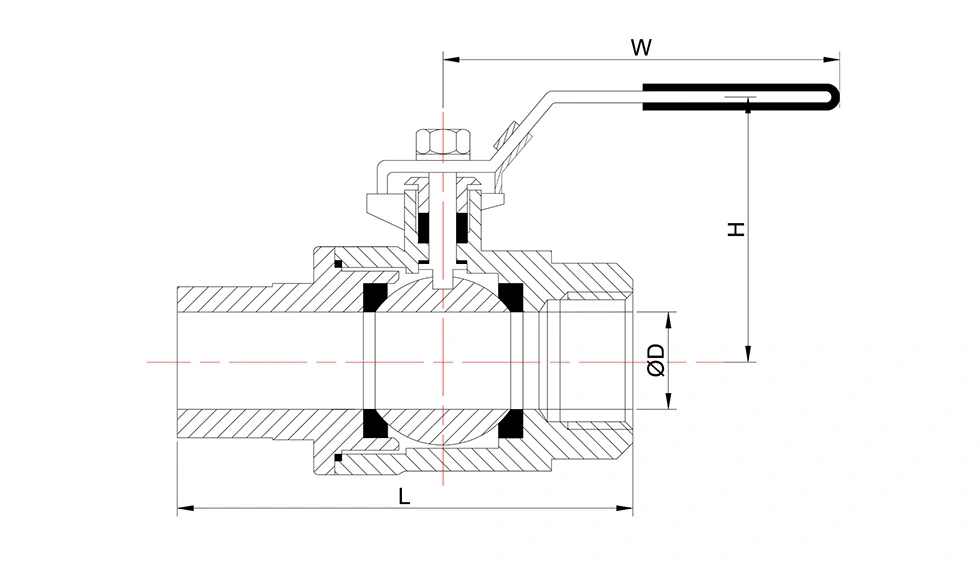

Všeobecné rozmery:

Prečo si vybrať nás

Direct Source Factory

Ako pôvodný výrobca, Shangtai vystrihne prostredníky. Poskytujeme konkurenčné ceny, priamu komunikáciu a spoľahlivé dodacie lehoty pre našich globálnych klientov.

Prispôsobiteľné konfigurácie

Chápeme, že rôzne pracovné podmienky si vyžadujú špecifické riešenia. Ponúkame voliteľné komponenty na mieru presne podľa vašich požiadaviek na teplotu a tlak, čím sa zabezpečí optimálny výkon pre váš projekt.

Certifikovaná kontrola kvality

Kvalita je našou prioritou. Naše výrobky sú vyrábané v rámci prísnych systémov riadenia kvality a hrdo majú ISO9001 a Certifikácia CE zaručujúca bezpečnú a stabilnú prevádzku.

Správy o overených materiáloch

Transparentnosť a spoľahlivosť sú v Shangtai štandardom. Poskytujeme komplexné správy o skúške materiálu pre naše ventily, zaručuje pravosť a trvanlivosť kovov používaných vo vašom potrubí.

Typické aplikácie

Vodné systémy:Manuálna izolácia kompatibilných vodovodných potrubí, prípojok zariadení a inžinierskych sietí.

Vzduchové a plynové vedenia:Ovládanie zapnutia/vypnutia v kompatibilnom potrubí stlačeného vzduchu a plynu v rámci špecifikovaných limitov tlaku a teploty.

Olej a procesné kvapaliny:Používa sa pre kompatibilné oleje a priemyselné kvapaliny, kde sú špecifikované závitové spojenia.

Priemyselné vybavenie:Vhodné pre pripojenia zariadení a kompaktné potrubné zostavy s použitím závitov NPT alebo BSP.

Údržba a výmena:Usporiadanie spojenia samec-to-samica môže byť užitočné, keď potrubie obsahuje rôzne konfigurácie závitového spojenia na dvoch stranách ventilu.

Výber a inštalácia

Pred objednávkou potvrďte menovitý rozmer, typ závitu NPT alebo BSP, tlak, teplotu, pracovné médium a požadovanú konfiguráciu materiálu. Usporiadanie s vonkajším a vnútorným závitom by malo tiež zodpovedať pripojenej rúre alebo tvarovkám.

Pred inštaláciou skontrolujte závitové konce a odstráňte všetky nečistoty z pripojovacích plôch. Použite špecifikovaný spôsob tesnenia závitu a vyhnite sa nadmernej uťahovacej sile, ktorá môže poškodiť závitové spojenie alebo telo ventilu.

Po inštalácii ovládajte rukoväť v celom rozsahu štvrťotáčok a počas uvádzania do prevádzky skontrolujte tesnosť závitových spojov. Pred akoukoľvek údržbou alebo demontážou by malo byť potrubie odtlakované.

Kvalita a dokumentácia

Shangtai vykonáva obrábanie, montáž, testovanie a konečnú kontrolu svojich ventilových produktov. Kontrola výroby môže zahŕňať vstupné materiály, rozmery obrábania, stav montáže, tlakové skúšky a kontrolu dokončených ventilov.

Pre príslušné konfigurácie je k dispozícii dokumentácia ISO 9001 a CE. Správy o skúške materiálu a iné dokumenty o kontrole môžu byť poskytnuté, ak je to špecifikované v objednávke.

FAQ

Otázka 1: Aký je účel guľového ventilu s vnútorným a vonkajším závitom 2PC?

The male-to-female configuration allows the valve to connect directly between different threaded components. It can be useful when one side of the pipeline or fitting has a female thread and the other side requires a male connection.

Q2: Môže byť ventil dodaný so závitmi NPT aj BSP?

áno. Uvedené možnosti vlákna zahŕňajú NPT a BSP. Požadovaná norma a veľkosť závitu by mala byť potvrdená pred výrobou, pretože závity NPT a BSP nie sú zameniteľné.

Q3: Aké materiály sa používajú pre tento ventil?

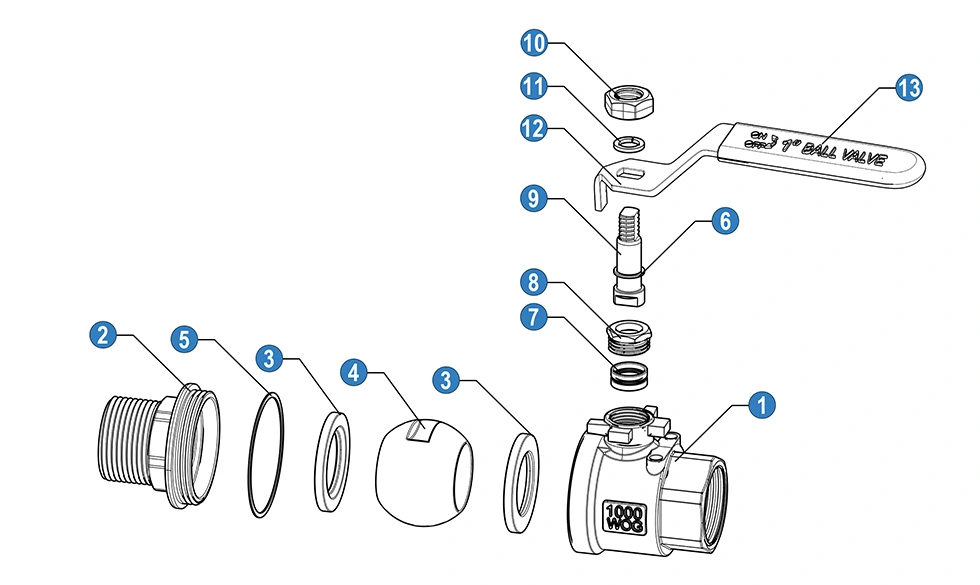

Hlavná konfigurácia používa nerezovú oceľ CF8M pre telo, F316 pre guľôčku a predstavec a RPTFE pre sedlo. V tabuľke komponentov sú uvedené aj možnosti SS 304 a SS 316 pre vybrané diely.

Q4: Aké tekutiny dokáže tento guľový ventil so závitom zvládnuť?

Môže byť použitý s kompatibilnou vodou, vzduchom, plynom, olejom a inými priemyselnými kvapalinami v rámci špecifikovaných tlakových, teplotných a materiálových limitov. Pred výberom ventilu pre konkrétne médium je potrebné skontrolovať chemickú kompatibilitu.

Otázka 5: Ako by sa malo nainštalovať závitové pripojenie?

Pred inštaláciou skontrolujte typ a veľkosť závitu, vyčistite protiľahlé závity a aplikujte špecifikovaný spôsob tesnenia. Utiahnite spojenie podľa príslušného postupu inštalácie bez použitia nadmernej sily na telo ventilu.

Q6: Aké informácie sú potrebné pre cenovú ponuku?

Uveďte veľkosť ventilu, typ závitu NPT alebo BSP, množstvo, pracovné médium, prevádzkový tlak, teplotu, požiadavky na materiál a všetky príslušné výkresy alebo špecifikácie projektu. Tieto informácie umožňujú potvrdiť konfiguráciu ventilu pred cenovou ponukou.
