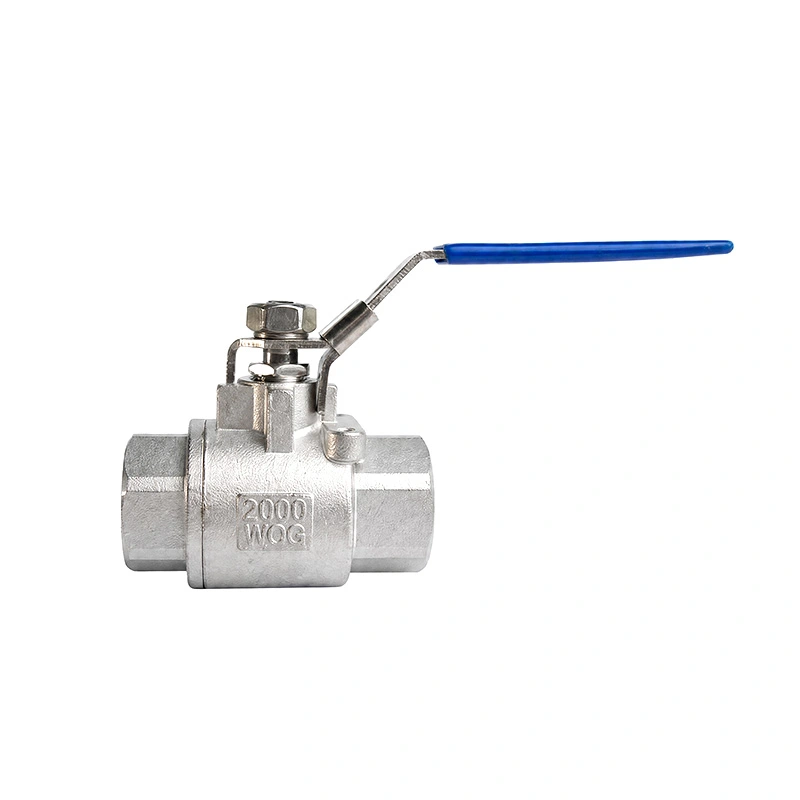

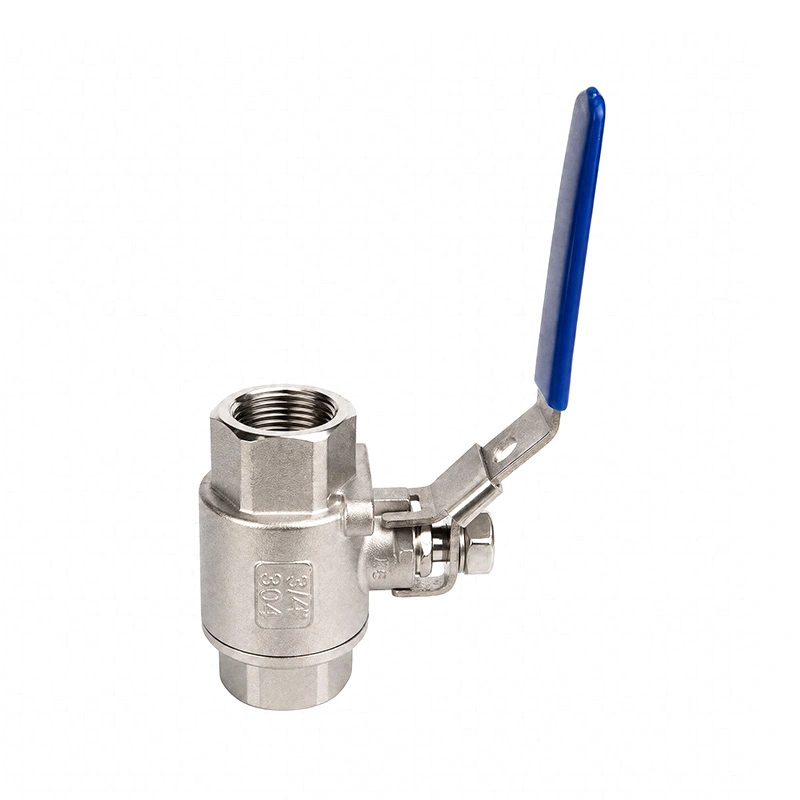

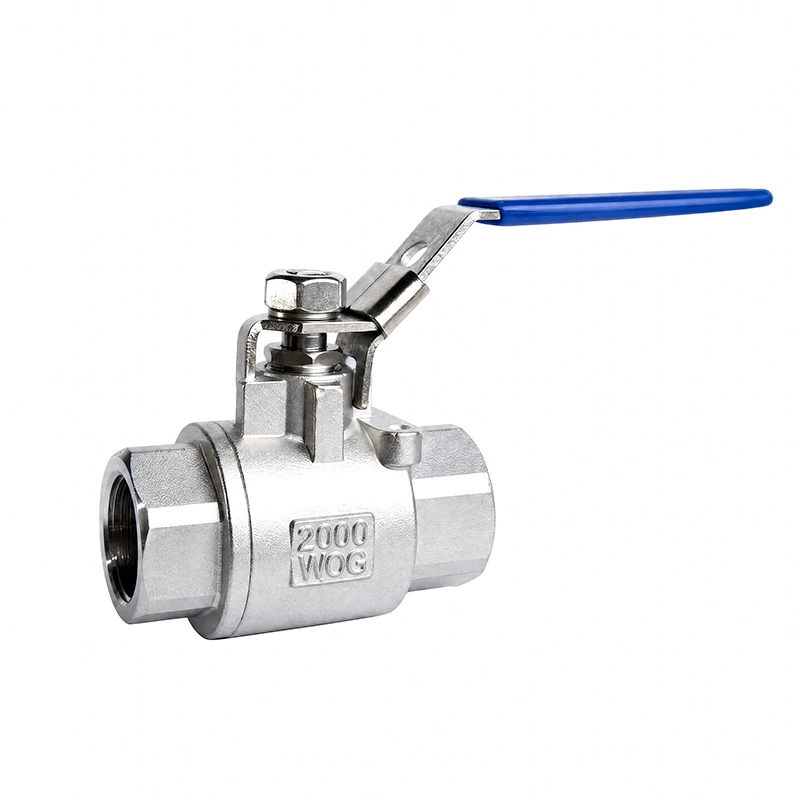

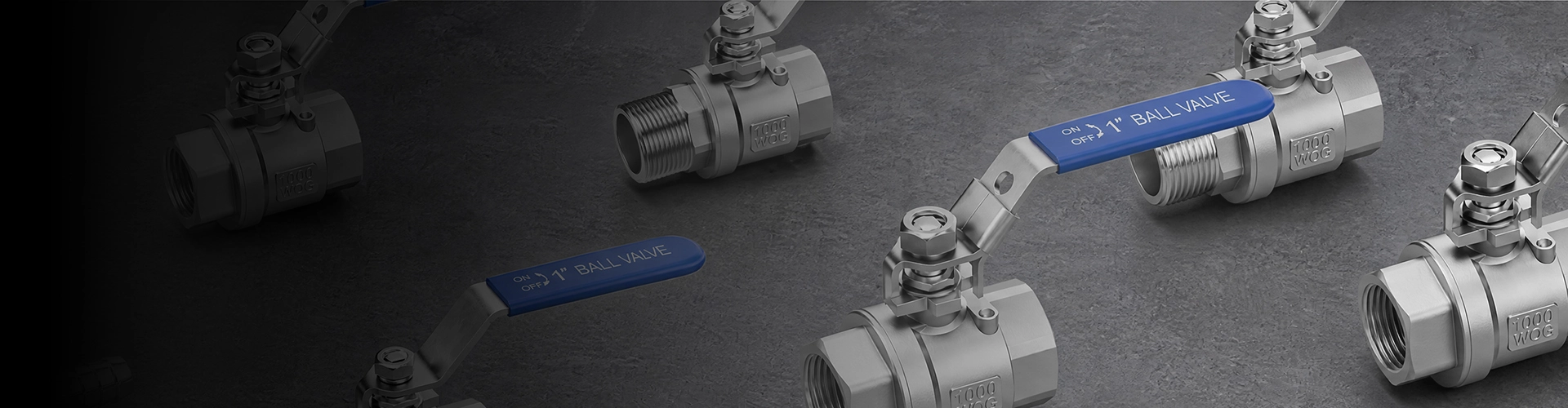

2PC guľový ventil 2000WOG s blokovacím zariadením

Guľový ventil Shangtai 2PC 2000WOG s blokovacím zariadením je navrhnutý pre uzatváracie aplikácie, kde je vyšší tlak je potrebná kapacita a riadená obsluha rukoväte. Dvojdielne telo ventilu, uzamykacia rukoväť a závit pripojenie je vhodné pre celý rad priemyselných systémov riadenia tekutín.

Ventil sa bežne používa s vodou, olejom, plynom, stlačeným vzduchom a inými kompatibilnými kvapalinami pod vhodným bezšokovým servisné podmienky. Jeho hodnotenie 2000WOG poskytuje vyšší tlakový rozsah ako štandardné nízkotlakové guľové ventily, pričom uzamykacie zariadenie pomáha držať rukoväť vo zvolenej otvorenej alebo zatvorenej polohe.

V porovnaní s niektorými konštrukciami kovaných guľových ventilov tento model poskytuje alternatívu pre aplikácie, kde je špecifikovaný tlak, teplota, materiály a požiadavky na pripojenie sú v rámci menovitých podmienok ventilu. Pre aplikáciách okolo 1200 PSI, ventil možno zvážiť na základe skutočných pracovných podmienok a požadovanej bezpečnosti marža.

Shangtai Valve vyrába tento guľový ventil a riadi proces výroby a kontroly v továrni. The Ventil je vyrobený podľa požiadaviek ISO 17292 a API 608 s testovaním a kontrolou na základe API 598. K dispozícii sú certifikáty CE a ISO 9001.

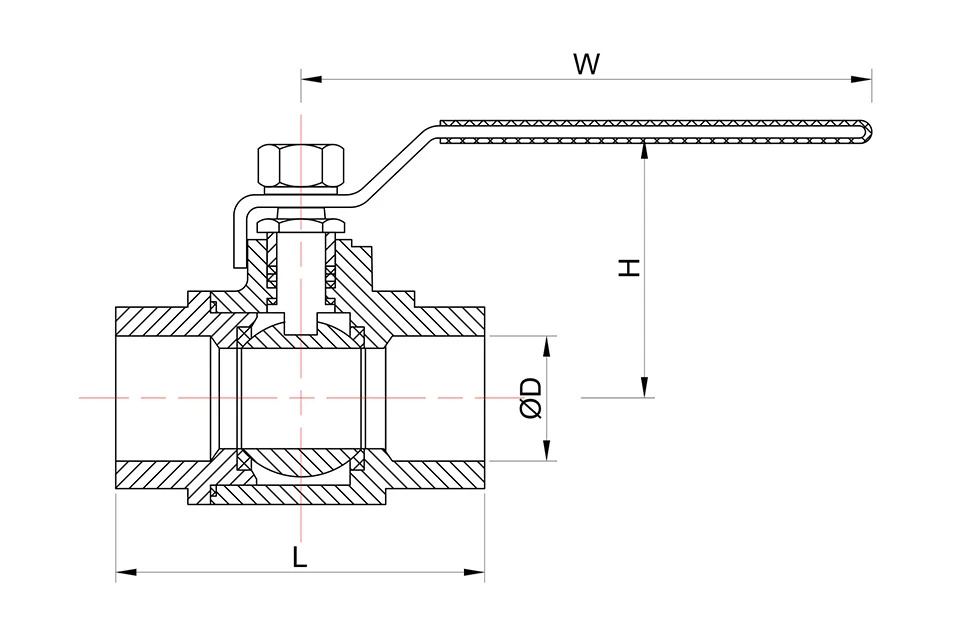

Hlavné rozmery

* N: Závitové konce podľa ANSl B 2.1 NPT
* B: Konce závitov podľa BS21 BSP

Aplikácie

Tento guľový ventil sa používa v priemyselných systémoch riadenia tekutín a zariadení, kde je služba uzatvárania so závitom požadované. Typické aplikácie zahŕňajú:

Systémy na úpravu vody

Ropovody a plynovody

Chemické spracovanie

Systémy stlačeného vzduchu

Priemyselné zariadenia

HVAC systémy

Námorné aplikácie

Všeobecné systémy riadenia tekutín

Vybavenie namontované na lyžiach

Údržba strojov a zariadení

Ventil je možné použiť s vodou, olejom, plynom a inými kompatibilnými kvapalinami v rámci špecifikovaného tlaku a teploty rozsah. Pre korozívne médiá, špeciálne kvapaliny alebo podmienky mimo uvedených hodnôt, materiál a ventil pred výberom je potrebné potvrdiť konfiguráciu.

Kľúčové vlastnosti

Menovitý tlak 2000WOG

Hodnotenie 2000WOG poskytuje vyššiu tlakovú schopnosť ako štandardné nízkotlakové guľové ventily. Skutočné prípustný pracovný tlak závisí od veľkosti ventilu, teploty, média a použiteľných hodnôt tlaku a teploty.

Uzamykacia rukoväť

Uzamykacie zariadenie umožňuje zaistenie rukoväte vo zvolenej polohe, čím pomáha znižovať neúmyselný ventil prevádzky počas používania a údržby.

Dvojdielne teleso ventilu

Dvojdielna konštrukcia tela poskytuje praktickú konfiguráciu pre závitové priemyselné potrubné systémy a vypínacie aplikácie.

Konštrukcia z nehrdzavejúcej ocele

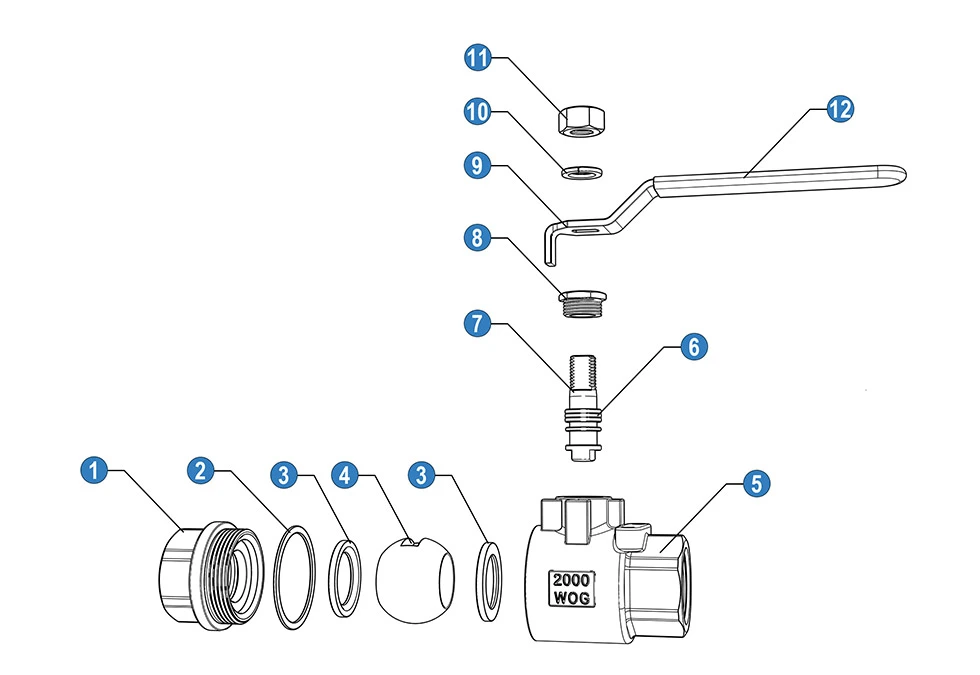

Uvedená konfigurácia používa ASTM A351 CF8M (316) pre telo, ASTM A182 F316 pre guľu a predstavec a RPTFE pre sedadlo. Iné materiálové možnosti sú k dispozícii na požiadanie.

Závitové pripojenia

K dispozícii sú závitové štandardy NPT a BSP. Vhodné pripojenie by sa malo vybrať podľa existujúceho potrubný systém a požiadavky na inštaláciu.

Výrobné a skúšobné normy

Ventil je navrhnutý a vyrobený podľa požiadaviek ISO 17292 a API 608 s kontrolou a testovaním na základe API 598. Hodnoty tlaku a teploty sa vzťahujú na ASME B16.34.

Továrenská výroba a inšpekcia

Shangtai Valve vyrába produkt a riadi výrobu, montáž a kontrolu v továrni. Inšpekcia zahŕňa kontrolu rozmerov, montáže a tlaku alebo tesnosti podľa platných požiadaviek predtým zásielka.

FAQ

Q1: Čo znamená 2000WOG pre 2PC guľový ventil 2000WOG s uzamykacím zariadením?

2000WOG sa vzťahuje na menovitý tlak pre vodu, olej a plyn vo vhodných podmienkach bez nárazov. Skutočné prípustný pracovný tlak by sa mal potvrdiť na základe veľkosti ventilu, teploty, média a použiteľnosti tlakovo-teplotné hodnotenie.

Q2: Aký je účel uzamykacieho zariadenia?

Blokovacie zariadenie pomáha udržiavať rukoväť ventilu vo zvolenej otvorenej alebo zatvorenej polohe a znižuje riziko vzniku neúmyselnej prevádzky počas používania alebo údržby.

Q3: Môže sa tento ventil použiť namiesto kovaného guľového ventilu?

Môže sa zvážiť, keď tlak, teplota, materiál a špecifikácie pripojenia ventilu zodpovedajú prevádzke požiadavky. Pre vysokotlakové, vysokoteplotné alebo kritické aplikácie by mali byť prevádzkové podmienky potvrdené pred výberom.

Q4: Aké médiá dokáže tento guľový ventil zvládnuť?

Bežne sa používa s vodou, olejom, plynom, stlačeným vzduchom a inými kompatibilnými priemyselnými kvapalinami. Pre korozívne resp špeciálne médiá, mali by sa poskytnúť informácie o tekutine na potvrdenie vhodných materiálov a konfigurácie ventilu.

Q5: Aké normy sa používajú pre tento ventil?

Ventil je vyrobený podľa požiadaviek ISO 17292 a API 608. Kontrola a testovanie sú založené na API 598, zatiaľ čo menovité hodnoty tlaku a teploty odkazujú na ASME B16.34.

Q6: Máte certifikáty CE a ISO 9001?

áno. K dispozícii sú certifikáty CE a ISO 9001. Príslušná dokumentácia môže byť poskytnutá podľa produktu a požiadavky na objednávku.

Q7: Ste výrobca?

áno. Shangtai Valve vyrába ventil a riadi súvisiace procesy výroby, montáže a kontroly jej továreň vo Wenzhou v Číne.
