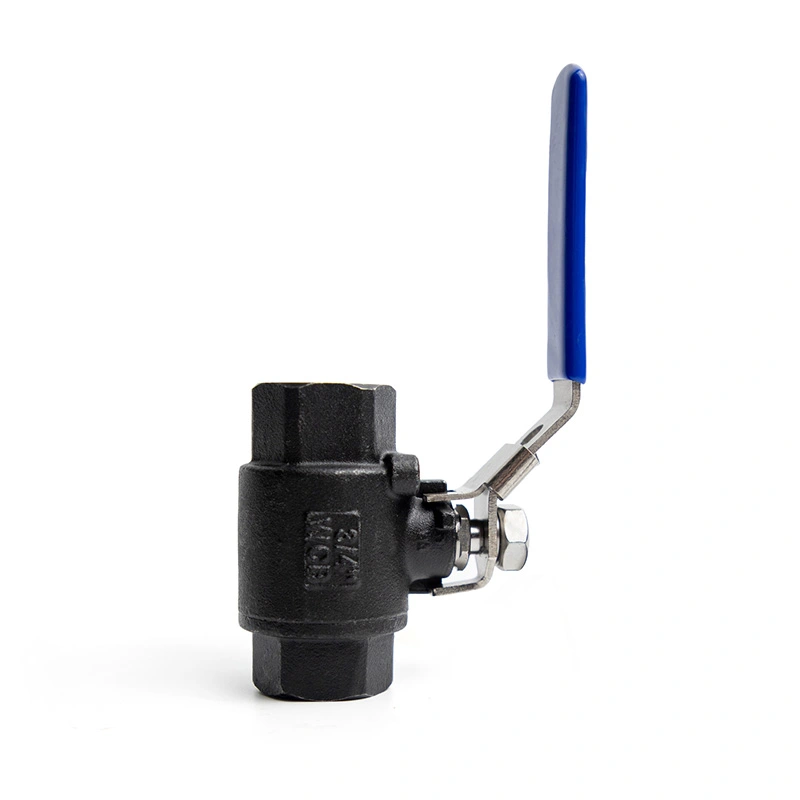

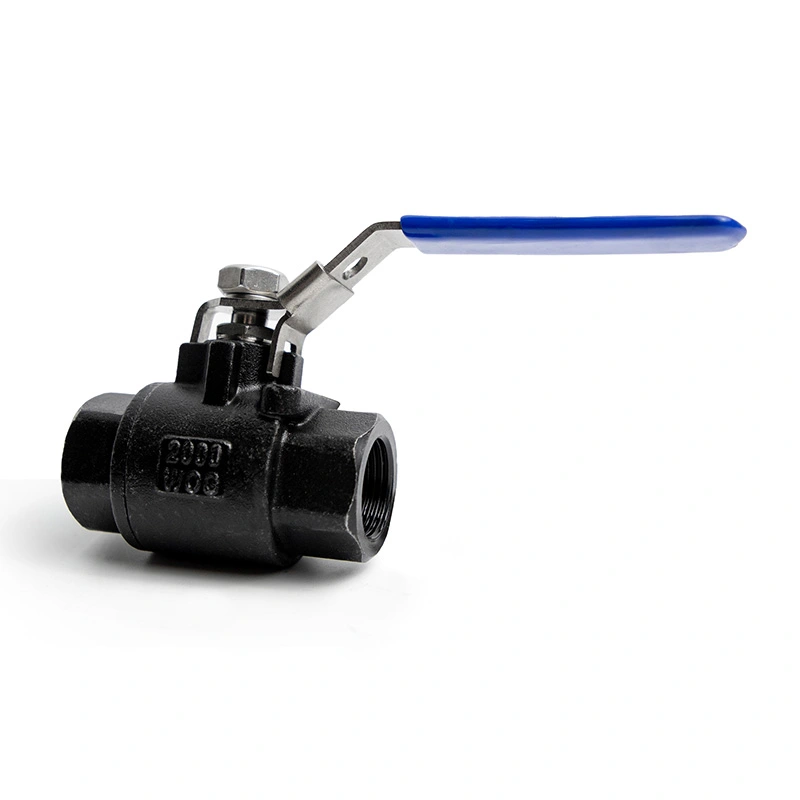

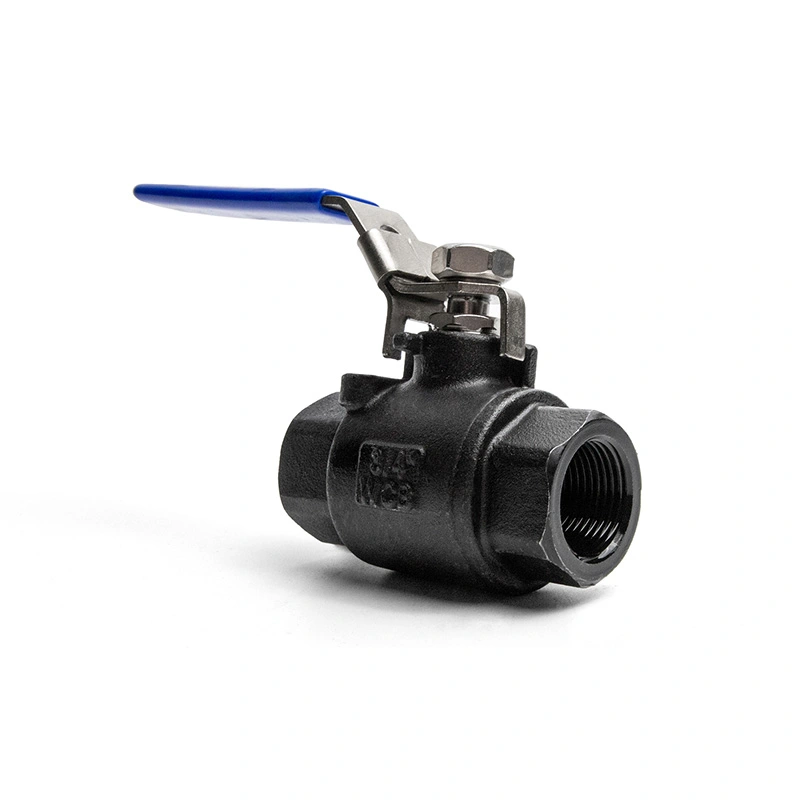

2PC guľový ventil z uhlíkovej ocele 2000WOG s blokovacím zariadením

Guľový ventil Shangtai 2PC z uhlíkovej ocele 2000WOG s blokovacím zariadením je navrhnutý pre spoľahlivé ovládanie zapnutia/vypnutia v vysokotlakové priemyselné potrubia. S tlakovou kapacitou až 1975 PSI je tento ventil vhodný pre náročné aplikácie vody, oleja, plynu, stlačeného vzduchu a kompatibilných priemyselných kvapalín v podmienkach bez otrasov.

Dvojdielna konštrukcia tela robí ventil použiteľnejší ako mnohé jednodielne konštrukcie. Keď je údržba ventil je možné pohodlnejšie rozobrať, čo umožňuje výmenu sediel a tesniacich komponentov predĺžiť životnosť a znížiť náklady na výmenu.

Aby sa zabezpečila konzistentná kvalita, ventil sa kontroluje prostredníctvom štyroch stupňov kontroly kvality od surového polotovaru tela až po hotový výrobok:

Kontrola prírezu karosérie – kontroluje vzhľad, rozmery a stav materiálu.

Kontrola obrábania – overuje závity, tesniace plochy, presnosť vŕtania a kľúčové rozmery.

Kontrola montáže – kontroluje guľu, sedlá, vreteno, tesniace krúžky, rukoväť a blokovacie zariadenie.

Výstupná kontrola – zahŕňa tlakovú skúšku, skúšku tesnosti, prevádzkovú skúšku, značenie a kontrolu balenia.

Tento prísny proces kvality pomáha zlepšovať konzistenciu produktu, znižovať chybovosť a poskytovať spoľahlivejšie ventily pre priemyselných zákazníkov.

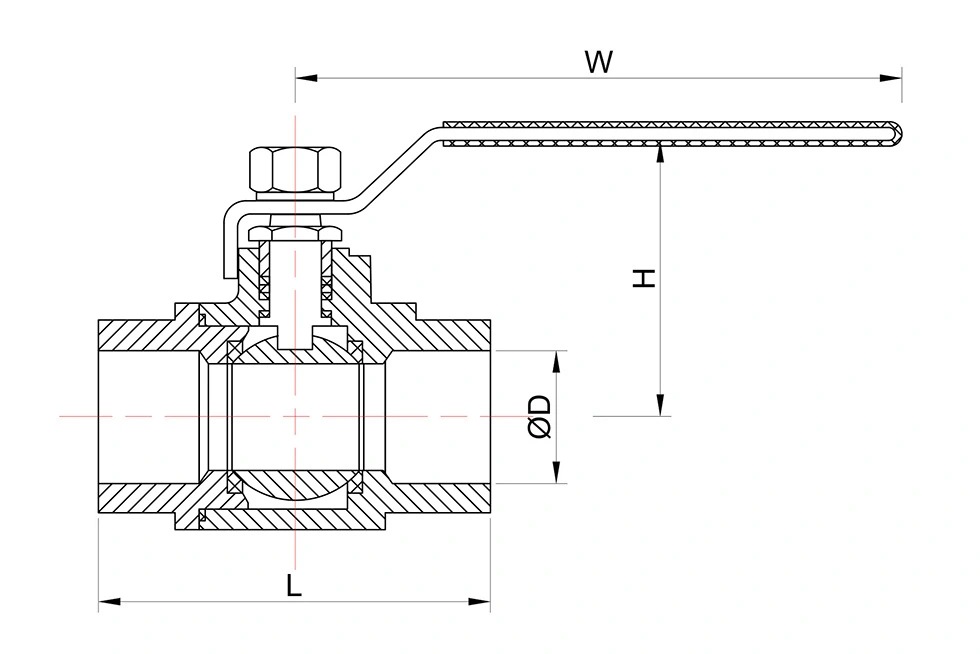

*N: Závitové konce podľa ANSI B 2.1 NPT
*B: Konce závitov podľa BS21 BSP

Princíp činnosti ventilu

Guľový ventil riadi prietok otáčaním presne vyvŕtanej gule vo vnútri telesa ventilu.

Otvorená pozícia

Keď je rukoväť rovnobežná s potrubím, otvor cez guľôčku je zarovnaný s potrubím. Tekutina prechádza cez ventil s nízkym prietokovým odporom.

Uzavretá pozícia

Keď je rukoväť otočená o 90 stupňov, pevná strana gule blokuje prietokovú cestu. Sedadlá tlačia proti guľou na vytvorenie tesného uzatváracieho tesnenia.

Funkcia uzamknutia

Po otvorení alebo zatvorení ventilu môže blokovacie zariadenie zaistiť polohu rukoväte. To pomáha predchádzať nesprávna obsluha, neoprávnená prevádzka alebo náhodný pohyb spôsobený vibráciami.

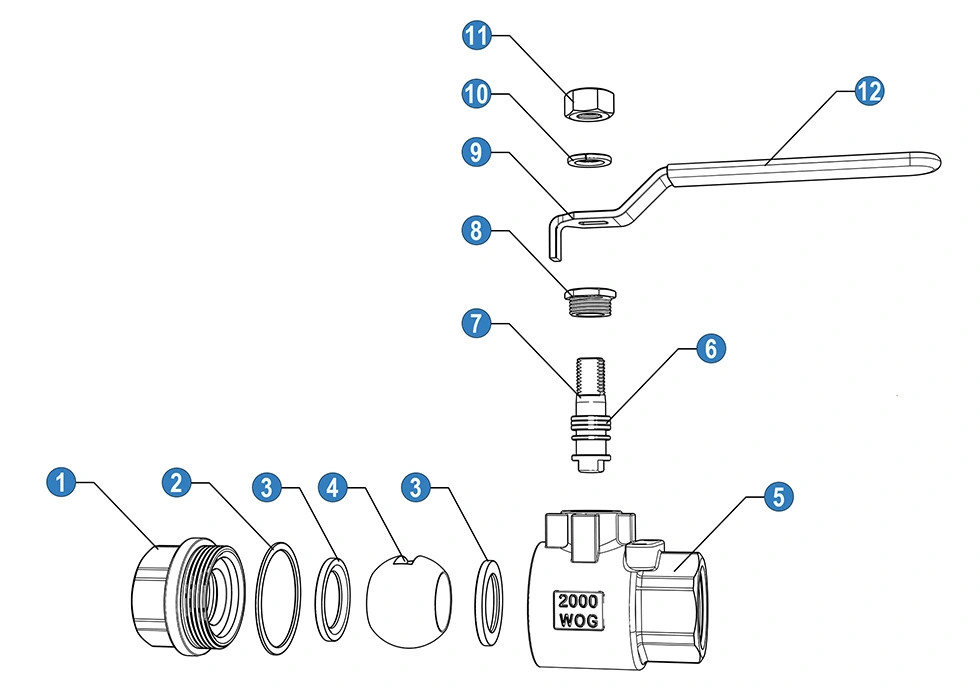

Dvojdielny dizajn údržby

Dvojdielne telo umožňuje ľahšiu demontáž v porovnaní s jednodielnym ventilom. Sedadlá, tesnenia a súvisiace tesniace časti je možné v prípade potreby skontrolovať alebo vymeniť, čo pomáha predĺžiť životnosť ventilu.

Poznámka: Guľové ventily sú určené hlavne pre úplne otvorenú alebo úplne uzavretú prevádzku. Dlhodobé škrtenie sa neodporúča pretože by mohlo dôjsť k poškodeniu lopty a sedadiel.

Použiteľné odvetvia a dôvody

Poznámka k výberu: Uhlíková oceľ je pevná a nákladovo efektívna, ale nie je tou najlepšou voľbou pre vysoko korozívne médiá. V prípade korozívnych chemikálií alebo morského prostredia by sa mala zvážiť možnosť nehrdzavejúcej ocele alebo špeciálnych materiálov.
