Kovaný ventil z uhlíkovej ocele 800LB

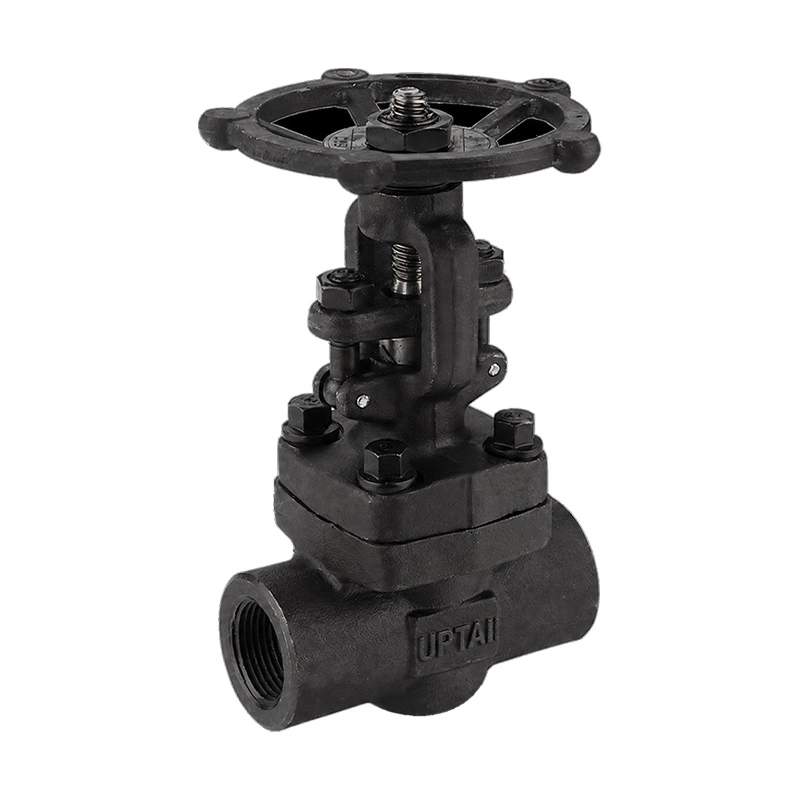

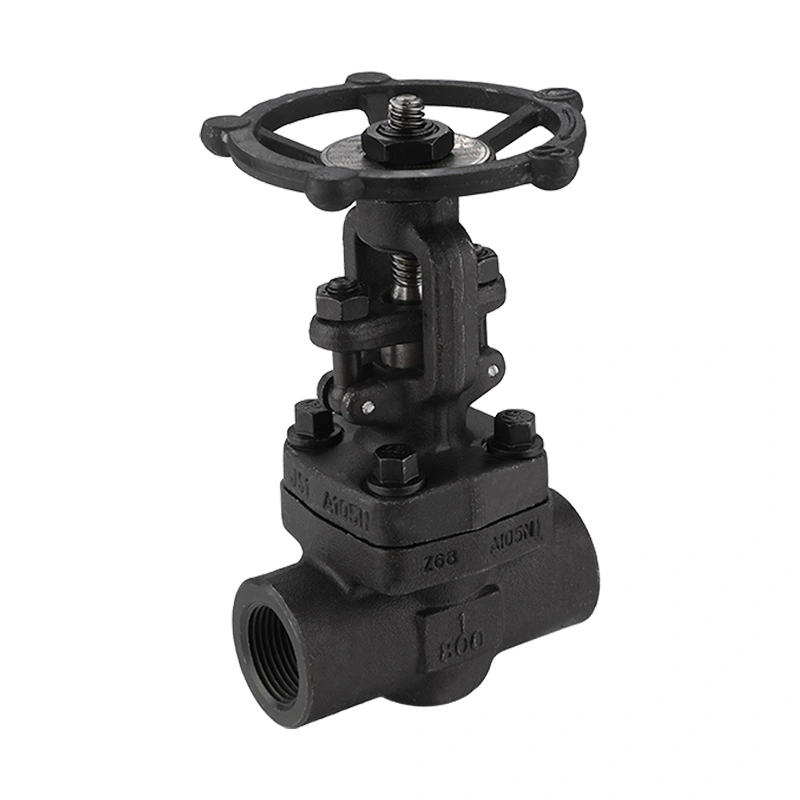

Kovaný uzáver z uhlíkovej ocele 800LB je kovaný uzáver pre priemyselné potrubia s malým priemerom. Používa teleso ASTM A105N, usporiadanie predstavca OS&Y, priskrutkovanú kapotu a ovládanie ručným kolesom. Pre rôzne konfigurácie potrubia sú k dispozícii pripojenia NPT, BSP a hrdlový zvar.

Shangtai vyrába priemyselné ventily vo Wenzhou, Zhejiang, Čína. Výrobný proces zahŕňa obrábanie, montáž, tlakové skúšky, kontrolu, značenie a balenie. Špecifikácie ventilu je možné potvrdiť z požadovanej veľkosti, pripojenia, média, tlaku, teploty a požiadaviek na materiál.

Hlavné rozmery

Konštrukcia ventilov

Teleso ventilu je vyrobené z kovanej uhlíkovej ocele ASTM A105N. Kapota je priskrutkovaná ku karosérii, čo umožňuje prístup k vnútorným častiam po izolácii a odtlakovaní vedenia.

Stonka OS&Y

Dizajn vonkajšej skrutky a strmeňa umiestňuje vreteno mimo tela ventilu. Pohyb vretena je viditeľný počas prevádzky, čo tiež poskytuje jednoduchú vizuálnu indikáciu polohy ventilu.

Pevný klin

Klin sa pohybuje vertikálne, aby uzavrel prietokový kanál. Šoupátko je určené pre izolačnú službu a bežne sa prevádzkuje v úplne otvorenej alebo úplne zatvorenej polohe.

Materiál drieku a sedla

Uvedený materiál stonky je ASTM A182 F6a. Disk je dostupný v ASTM A-276 Gr. 420 s voliteľnou konfiguráciou s tvrdým povrchom Stellite 6, pričom uvedený materiál sedadla je ASTM A-276 Gr. 410.

Tlak a teplota

Ventil má hodnotenie CL800 s uvedeným maximálnym pracovným tlakom 1975 PSI. Použiteľný pracovný tlak závisí od teploty, materiálu, veľkosti a príslušného menovitého tlaku a teploty. Ventil by sa mal vyberať podľa skutočných prevádzkových podmienok a nie podľa samotnej tlakovej triedy.

Uvedený teplotný rozsah je -29ºC + 425ºC. Sedlo, driek, upchávka a ostatné vnútorné materiály by sa mali skontrolovať z hľadiska kompatibility, keď sa ventil používa pri zvýšených teplotách.

Ukončiť možnosti pripojenia

Ventil môže byť dodaný s NPT, BSP alebo hrdlovými privarenými koncami. Pripojenie by malo zodpovedať špecifikácii potrubia a spôsobu inštalácie.

NPT

Závitové konce NPT sú špecifikované podľa uvedenej normy pripojenia ASME B1.20.1. Pred inštaláciou je potrebné skontrolovať veľkosť závitu a protiľahlé komponenty.

BSP

Konce BSP sú dostupné pre potrubné systémy používajúce kompatibilné závity BSP. Požadovanú konfiguráciu závitu je potrebné potvrdiť pri objednávke.

Socket Weld

Hrdlové zvarové konce sú vhodné pre malo-priemerové potrubie, kde sa vyžaduje zváraný spoj. Postupy zvárania by sa mali riadiť príslušnými špecifikáciami potrubia.

Požiadavky NACE

Špecifikácia uvádza NACE MR0175 / ISO 15156. Pre aplikácie s kyslým servisom by sa mali materiály ventilov a výrobné požiadavky porovnať so skutočnými prevádzkovými podmienkami a špecifikáciou projektu.

Ak sa vyžaduje súlad s NACE, mali by sa pred výrobou potvrdiť požadované triedy materiálu, limity tvrdosti, požiadavky na kontrolu a dokumentácia.

Typické aplikácie

Oil and Gas:Izolačné body s malým priemerom v potrubí proti prúdu, po prúde a v procesnom potrubí.

Rafinéria a petrochémia:Procesné linky, inžinierske potrubia a pripojenia zariadení vyžadujúce manuálnu izoláciu.

Generovanie energie:Vybrané parné, kotlové a inžinierske siete v rámci špecifikovaných tlakových a teplotných limitov.

Priemyselné vybavenie:Kompaktné potrubné zostavy a technologické zariadenia využívajúce závitové alebo hrdlové spoje.

Výberové body

Pred objednávkou si overte veľkosť ventilu, typ pripojenia, prevádzkový tlak, teplotu, médium a materiálové požiadavky. Pre aplikácie kyslých služieb uveďte príslušnú špecifikáciu NACE. Pri závitových pripojeniach potvrďte typ a veľkosť závitu. Pri spojoch hrdlovým zvarom potvrďte rozmery potrubia a požiadavky na zváranie.

Ventil je určený na izoláciu. Ak si aplikácia vyžaduje plynulú reguláciu prietoku, pred výberom je potrebné skontrolovať spôsob prevádzky a typ ventilu.

Inštalácia a údržba

Pred inštaláciou skontrolujte ventil a pripojovacie konce. Udržujte vnútorné povrchy čisté a ochranné kryty odstráňte až vtedy, keď je ventil pripravený na inštaláciu.

Závitové spoje by sa mali montovať pomocou špecifikovanej metódy tesnenia bez nadmerného uťahovania. Pri verziách s hrdlovým zvarom by postup zvárania mal kontrolovať prívod tepla a dodržiavať príslušné požiadavky na potrubie.

Po inštalácii použite ručné koleso a skontrolujte kompletnú dráhu otvárania a zatvárania. Pred údržbou izolujte a odtlakujte potrubie. Kontrola by mala zahŕňať vreteno, oblasť tesnenia, pripojenie veka, ručné koleso a tesniace plochy.

Testovanie a dokumentácia

Ventil je navrhnutý a vyrobený podľa API 602, s API 598 špecifikovaným na testovanie a kontrolu. Inšpekcia môže zahŕňať kontrolu materiálu, kontrolu rozmerov, testovanie plášťa, testovanie tesnosti sedadla, prevádzkové kontroly a záverečnú kontrolu.

Informácie o materiáli, rozmerové údaje, výkresy, záznamy o kontrole a skúšobná dokumentácia môžu byť poskytnuté podľa požiadaviek objednávky.

FAQ

Q1: Čo je to kovaný ventil z uhlíkovej ocele 800LB?

Kovaný posúvač z uhlíkovej ocele 800LB je kovaný posúvač pre vysokotlakové potrubie s malým priemerom. Používa telo z kovanej uhlíkovej ocele a uzatvárací prvok typu hradla na izoláciu potrubia. Uvedená konfigurácia zahŕňa prevádzku OS&Y, priskrutkovanú kapotu, ovládanie ručným kolesom a spojenia NPT, BSP alebo spoje so zvarom.

Otázka 2: Aký je rozdiel medzi dizajnom OS&Y a dizajnom so skrytým driekom?

V konštrukcii OS&Y je driek umiestnený mimo telesa ventilu a počas prevádzky sa viditeľne pohybuje. Dizajn so skrytým driekom udržuje pohyb drieku vo vnútri tela ventilu. Usporiadanie OS&Y uľahčuje vizuálnu identifikáciu približnej polohy ventilu.

Otázka 3: Kedy by ste mali zvoliť spojenie so zvarom?

Pri potrubných systémoch s malým priemerom, kde sa vyžaduje zváraný spoj, je možné uvažovať s hrdlovými zvarovými koncami. Pred výberom by sa mala potvrdiť veľkosť potrubia, hrúbka steny, postup zvárania a projektový štandard potrubia.

Q4: Vyžaduje ventil pravidelné mazanie?

Požiadavky na mazanie závisia od konštrukcie ventilu a prevádzkových podmienok. Vreteno a ovládacie komponenty by sa mali udržiavať podľa pokynov výrobcu na údržbu a na tesniace komponenty by sa nemali aplikovať nevhodné mazivá.

Q5: Čo môže spôsobiť vonkajší únik okolo stonky?

Netesnosť v oblasti vretena môže súvisieť so stavom balenia, stavom povrchu vretena, nesprávnym nastavením alebo opotrebovaním komponentov. Ventil by mal byť izolovaný a odtlakovaný pred kontrolou alebo údržbou oblasti balenia.

Q6: Môže byť tento ventil prispôsobený iným materiálom?

Iné materiálové konfigurácie sú k dispozícii na požiadanie. Požadované teleso, kotúč, vreteno, sedlo a ďalšie materiály by mali byť špecifikované podľa média, tlaku, teploty, koróznych podmienok a príslušných noriem.

Q7: Aké informácie by sa mali poskytnúť pre cenovú ponuku?

Uveďte veľkosť ventilu, typ pripojenia, médium, prevádzkový tlak, teplotu, množstvo, požiadavky na materiál, požiadavky NACE, ak sú použiteľné, a všetky príslušné výkresy alebo špecifikácie projektu.
