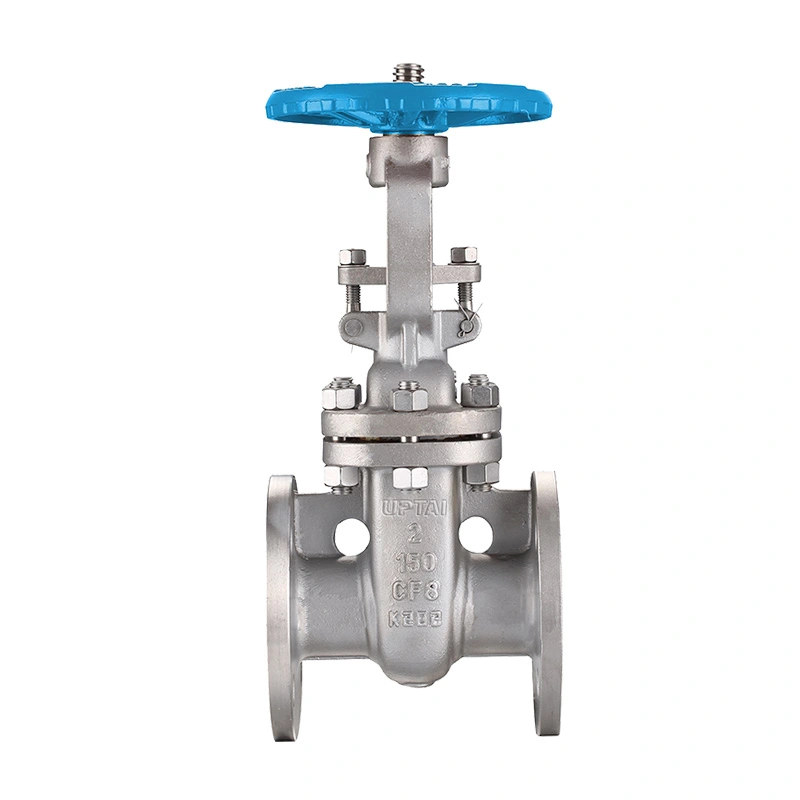

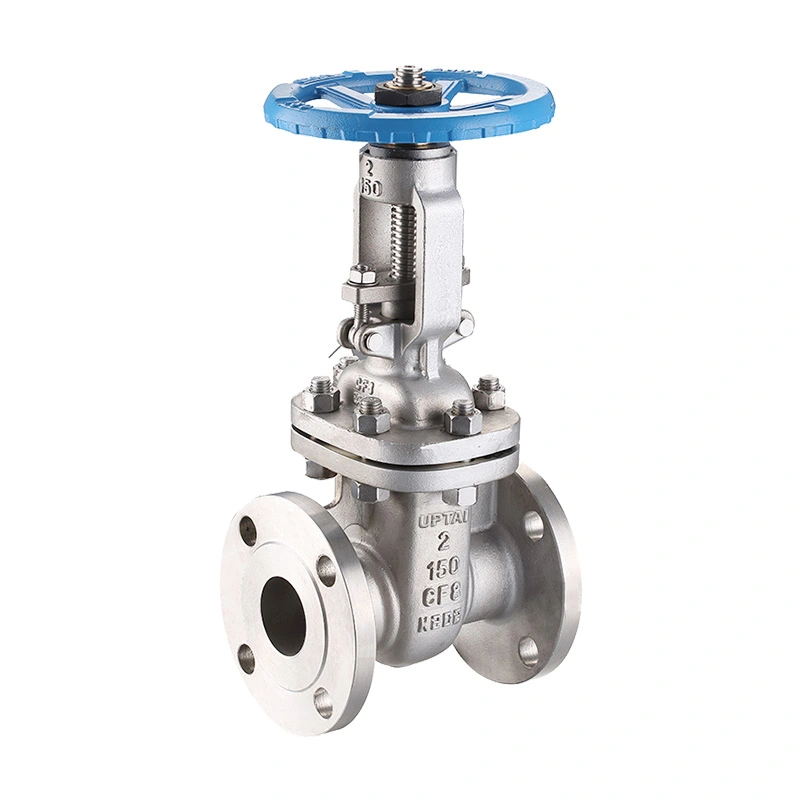

Ventil z nehrdzavejúcej ocele ANSI 150LB

Ventil z nehrdzavejúcej ocele ANSI 150LB je nakonfigurovaný na izoláciu potrubia, kde sa vyžaduje prietoková cesta s plným otvorom a telo ventilu z nehrdzavejúcej ocele. Brána sa pohybuje vertikálne, aby otvorila alebo zatvorila priechod, vďaka čomu je tento ventil vhodný pre aplikácie, ktoré normálne vyžadujú úplne otvorenú alebo úplne uzavretú prevádzku, a nie nepretržité škrtenie. Uvedená konfigurácia pokrýva NPS 2" až 48" a používa ovládanie ručným kolesom alebo prevodovkou podľa veľkosti ventilu.

Shangtai vyrába priemyselné ventily vo Wenzhou, Zhejiang, Čína. Výroba ventilov zahŕňa prípravu materiálu, opracovanie, montáž komponentov, tlakové skúšky, kontrolu, značenie a finálne balenie. Konfiguráciu produktu je možné potvrdiť podľa veľkosti potrubia, tlakovej triedy, prevádzkového média, teploty, požiadaviek na materiál, štandardu pripojenia a príslušných projektových špecifikácií.

Hlavné rozmery

Konštrukcia a princíp fungovania uzatváracieho ventilu

Ventil využíva uzatvárací prvok hradlového typu, ktorý sa pohybuje kolmo na smer toku potrubia. Keď je brána úplne zdvihnutá, prietokový kanál sa otvorí; pri spustení brány sa priechod uzavrie. Toto priame usporiadanie sa bežne volí na izoláciu potrubia, kde je dôležitá nízka tlaková strata v úplne otvorenej polohe.

Uzatváracie ventily sú vo všeobecnosti určené skôr na izoláciu než na bežné škrtenie. Udržiavanie ventilu úplne otvoreného alebo úplne zatvoreného pomáha znižovať zbytočné opotrebovanie brány a sedacích plôch. Ak je potrebná regulácia prietoku, typ ventilu a prevádzkové podmienky by sa mali vyhodnotiť samostatne.

Telo a disk z nehrdzavejúcej ocele

Uvedené materiály tela a disku sú ASTM A351 CF8 / CF8M. Tieto druhy nehrdzavejúcej ocele je možné zvoliť pre priemyselné služby, kde sú dôležitými faktormi odolnosť proti korózii a materiálová kompatibilita. Skutočný materiál by mal zodpovedať procesnému médiu, teplote, tlaku a špecifikácii projektu.

F304 / F316 Predstavec

Predstavec je špecifikovaný ako ASTM A182 F304 / F316. Vreteno prenáša ovládaciu silu z ručného kolesa alebo pohonu ozubeného kolesa na bránu. Výber materiálu vretena by sa mal zvážiť spolu s telom ventilu, kotúčom, sedlom, tesnením a procesným médiom.

Konfigurácia 6 sedadiel Stellite

Uvedená konfigurácia sedadla zahŕňa ASTM A182 F304 / ASTM A351 CF8M + Stellite 6. Tvrdý povrch Stellite 6 sa používa na použiteľných povrchoch sedadiel, kde sa vyžaduje odolnosť proti opotrebovaniu a opakovaný kontakt sedenia. Presné usporiadanie sedla by sa malo potvrdiť podľa veľkosti ventilu a objednanej konfigurácie.

Tlakové a prírubové pripojenie triedy 150

Označenie Class 150 identifikuje triedu tlaku ventilu podľa platného systému hodnotenia tlaku a teploty ASME. Nemal by sa interpretovať ako pevný pracovný tlak 150 PSI. Uvedený maximálny pracovný tlak je 285 PSI, pričom povolený tlak pre konkrétny ventil závisí od materiálu, veľkosti, teploty a použiteľného menovitého tlaku a teploty.

Ventil používa prírubové konce kompatibilné s RF. Pre NPS 2" až 24" je uvedená norma pripojenia ASME B16.5, zatiaľ čo NPS 26" a vyššie sú špecifikované pre ASME B16.47 Series A. Rozmery príruby potrubia, trieda tlaku, výber tesnenia, usporiadanie skrutiek a stav čela by sa mali pred inštaláciou skontrolovať.

Ovládanie ventilu a výber veľkosti

Spôsob činnosti sa mení podľa veľkosti ventilu. Uvedená konfigurácia používa ručné koleso pre ventily od 2" do 16" a prevodovku pre 18" a väčšie veľkosti. Väčšie ventily vo všeobecnosti vyžadujú väčší prevádzkový krútiaci moment, vďaka čomu je prevodový mechanizmus vhodný na ručné ovládanie potrubných ventilov s väčším priemerom.

Obsluha ručného kolesa

Ovládanie ručným kolesom poskytuje priame miestne ovládanie pre špecifikované veľkosti ventilov 2" až 16". Obsluha by mala otáčať ručným kolesom v súlade so smerom otvárania a zatvárania ventilu a nemala by používať nadmernú vonkajšiu silu na prekonanie abnormálneho odporu.

Operátor prevodovky

Ventily od 18" a vyššie sú určené pre pohony prevodoviek. Prevodovka poskytuje mechanickú výhodu pri otváraní a zatváraní väčších ventilov a môže byť užitočná tam, kde by si priama prevádzka ručným kolesom vyžadovala nadmernú ovládaciu silu.

Úvahy o službách NACE

Uvedená konfigurácia odkazuje na NACE MR0175 / ISO 15156. Tieto normy sú spojené s materiálovými požiadavkami na zariadenia vystavené špecifickým prostrediam obsahujúcim sírovodík pri výrobe ropy a plynu. Aplikovateľnosť NACE by mala byť potvrdená vzhľadom na skutočné prevádzkové prostredie, materiálové požiadavky, tlak, teplotu a špecifikáciu projektu, a nie predpokladať len z modelu ventilu.

Pre aplikácie s kyslým servisom môže byť dôležitý výber materiálu a požiadavky na tvrdosť. Kompletná konfigurácia ventilu, vrátane materiálov obsahujúcich tlak, obloženia, sediel, drieku a iných zmáčaných komponentov, by sa preto mala pred objednaním prehodnotiť vzhľadom na príslušné projektové požiadavky.

Aplikovateľné odvetvia

Ropné a plynové systémy

Používa sa na izoláciu potrubí v protiprúdovom, strednom toku, rafinácii a petrochemických aplikáciách, kde sú vybrané materiály z nehrdzavejúcej ocele a tlaková trieda kompatibilné s prevádzkovými podmienkami.

Chemické spracovanie

Vhodné na izoláciu kompatibilných chemických a procesných kvapalín. Výber telesa, kotúča, drieku, sedla a iných materiálov by sa mal skontrolovať z hľadiska chemického zloženia, koncentrácie, prevádzkovej teploty a tlaku.

Voda a odpadová voda

Použiteľné pre vybrané rozvody vody, potrubia na úpravu, úžitkovú a technologickú vodu, kde sa vyžaduje prírubový izolačný ventil.

Napájacie a úžitkové systémy

Môže byť použitý na izoláciu v priemyselných potrubných rozvodoch, energetických systémoch, HVAC službách a iných kompatibilných kvapalinových aplikáciách v rámci špecifikovaných tlakových a teplotných limitov.

Úvahy o výbere

Veľkosť potrubia:Pred objednaním si overte nominálnu veľkosť potrubia a požadovanú veľkosť ventilu. Ventily s veľkým priemerom by sa tiež mali skontrolovať z hľadiska dostupného inštalačného a prevádzkového priestoru.

Tlaková trieda:Uistite sa, že trieda 150 a uvedený maximálny pracovný tlak sú vhodné pre skutočný tlak v potrubí pri prevádzkovej teplote.

Stredná kompatibilita:Skontrolujte kompatibilitu tela, kotúča, drieku, sedla, upchávky a iných navlhčených materiálov s procesným médiom.

Štandard pripojenia:Overte normu príruby, vysokofrekvenčné obloženie, usporiadanie otvorov pre skrutky, typ tesnenia a požiadavky tvárou v tvár podľa výkresov potrubia.

Prevádzková metóda:Podľa veľkosti ventilu, montážnej polohy, dostupného prevádzkového priestoru a požadovaného prevádzkového krútiaceho momentu skontrolujte, či je potrebná prevádzka ručného kolesa alebo prevodovky.

Požiadavky na kyslý servis:Ak je ventil určený pre kyslý plyn alebo iný H₂Služba obsahujúca S, poskytnite príslušnú NACE alebo špecifikáciu projektu pre potvrdenie materiálu a výroby.

Inštalácia a údržba

Pred inštaláciou skontrolujte ventil, čelá prírub, tesniace plochy a ochranné kryty, či nie sú poškodené prepravou. Potrubie by malo byť správne zarovnané, aby sa vonkajšie zaťaženie potrubia neprenášalo zbytočne

FAQ

Q1: Ako sa posúvač líši od guľového ventilu v izolácii potrubia?

Uzatvárací ventil používa na otváranie alebo zatváranie potrubia lineárne sa pohybujúce vráta, zatiaľ čo guľový ventil používa rotujúcu guľu. Uzatváracie ventily sa bežne vyberajú pre väčšiu izoláciu potrubia, kde sa vyžaduje priama dráha prietoku a relatívne nízky odpor prietoku v úplne otvorenej polohe.

Q2: Čo by sa malo skontrolovať, ak sa posúvač ťažko ovláda?

Skontrolujte, či je potrubie správne zarovnané, či sú vreteno a ovládací mechanizmus čisté a namazané podľa špecifikácií a či nadmerný tlak alebo usadeniny neovplyvňujú pohyb brány. Ak pretrváva abnormálny odpor, ventil by mal byť izolovaný a skontrolovaný, a nie nútený dodatočným vonkajším pákovým efektom.

Q3: Ako by sa mal ventil z nehrdzavejúcej ocele skladovať pred inštaláciou?

Ventil by sa mal skladovať na čistom a suchom mieste s nasadenými chráničmi príruby. Vyhnite sa vystaveniu korozívnym látkam, nadmernej vlhkosti, nárazom a kontaminácii vnútorných tesniacich plôch. Veľké ventily by mali byť vhodne podopreté aj počas skladovania a manipulácie.

Q4: Čo môže spôsobiť únik po inštalácii posúvača?

Možné príčiny zahŕňajú poškodené tesniace povrchy, nevhodnú inštaláciu tesnenia, cudzí materiál vo vnútri ventilu, nesprávne zatváranie alebo problémy s vyrovnaním potrubia. Skutočná príčina by sa mala určiť pomocou kontroly a tlakovej skúšky po bezpečnom odpojení systému.

Q5: Môže byť ventil z nehrdzavejúcej ocele ANSI 150LB dodaný podľa výkresu potrubia?

áno. Veľkosť ventilu, osobné rozmery, usporiadanie príruby, prevádzková poloha, konfigurácia materiálu a ďalšie požiadavky na pripojenie je možné pred výrobou porovnať s výkresom potrubia. To je obzvlášť užitočné pre náhradné ventily a projekty s pevnými inštalačnými rozmermi.

Q6: Môže sa ventil použiť ako náhrada za existujúci posúvač?

Áno, za predpokladu, že náhradný ventil zodpovedá požadovanej veľkosti, tlakovej triede, osobným rozmerom, prírubovému spoju, špecifikácii materiálu, spôsobu prevádzky a inštalačnému priestoru. Na potvrdenie konfigurácie možno použiť existujúce výkresy ventilov, informácie na typovom štítku alebo údaje o rozmeroch.

Q7: Ako možno zachovať životnosť ventilu?

Prevádzkujte ventil v rámci jeho špecifikovaných tlakových a teplotných limitov, vyhýbajte sa zbytočnému opakovanému cyklovaniu, udržiavajte vreteno a ovládací mechanizmus vo vhodnom stave a pravidelne kontrolujte ventil podľa plánu údržby potrubia. Akýkoľvek abnormálny únik alebo prevádzkový odpor by sa mal okamžite preskúmať.

Q8: Aké technické informácie by mali byť pred objednávkou potvrdené?

Kľúčové informácie zahŕňajú menovitú veľkosť, tlakovú triedu, koncové pripojenie, rozmery, materiály karosérie a obloženia, konfiguráciu sedadla, spôsob prevádzky, servisné médium, tlak, teplotu, príslušné normy a všetky špeciálne požiadavky na kontrolu alebo dokumentáciu.
