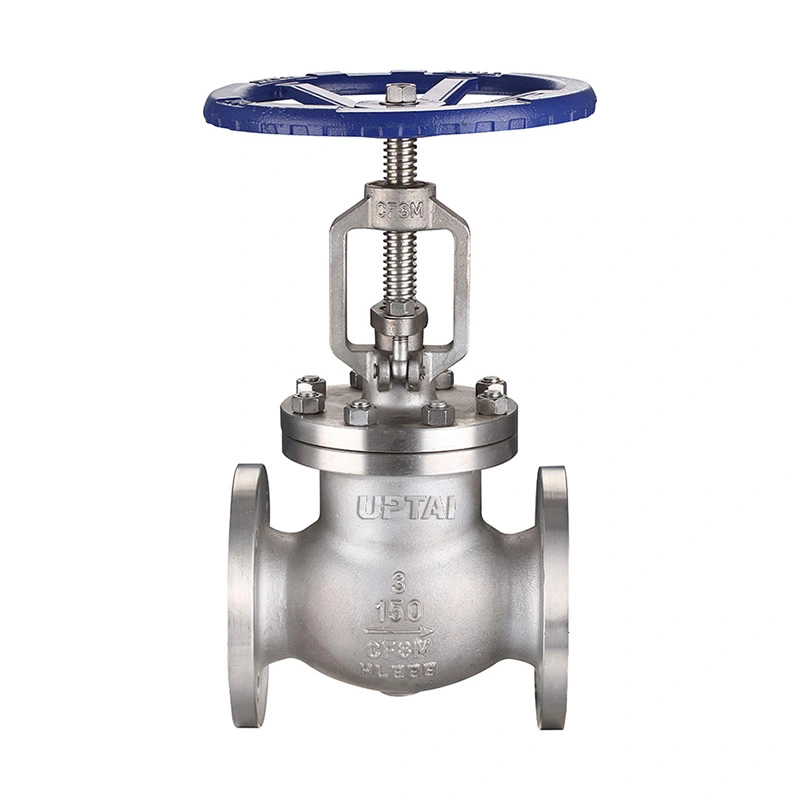

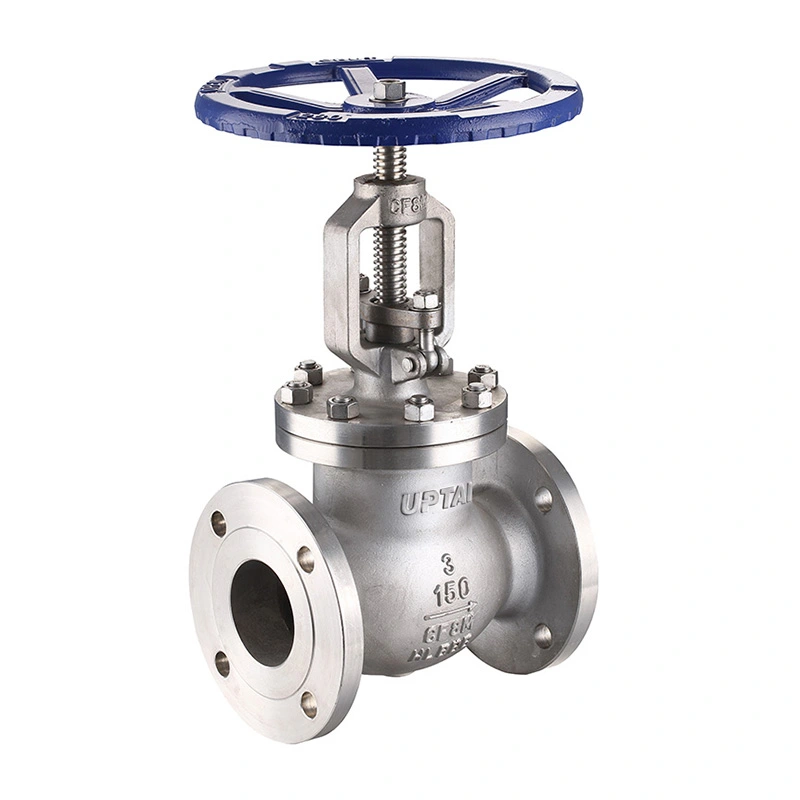

ANSI štandardný prírubový guľový ventil

Štandardný prírubový guľový ventil ANSI je guľový ventil z nehrdzavejúcej ocele triedy 150 pre priemyselné potrubia, kde sa vyžaduje regulácia prietoku a uzatváranie. Jeho kotúč sa pohybuje smerom k sedlu a od neho, aby zmenil oblasť prietoku, vďaka čomu je ventil vhodný pre aplikácie, ktoré vyžadujú viac kontrolované nastavenie prietoku ako jednoduchý izolačný ventil.

Shangtai dodáva tento ventil s prírubovými koncami kompatibilnými s RF a ovládaním ručným kolesom. Dostupná konfigurácia zahŕňa materiály tela a disku CF8/CF8M, predstavce F304/F316 a uvedené možnosti sedadla. Ventil je dostupný vo veľkostiach od 2" do 18" pre priemyselné potrubia a technologické zariadenia.

Hlavné rozmery

Dizajn ventilov

Disk a sedadlo

Disk sa pohybuje pozdĺž osi ventilu a uzatvára sa proti sedlu, aby zastavil prietok. Zdvihnutím kotúča sa prietok zväčší, zatiaľ čo jeho znížením sa zníži alebo zatvorí priechod. Tento lineárny pohyb umožňuje použitie ventilu na škrtenie aj uzatváranie.

Materiály z nehrdzavejúcej ocele

Telo a disk sú dostupné v ASTM A351 CF8 alebo CF8M. Možnosti stonky zahŕňajú ASTM A182 F304 a F316. Špecifikované materiály sedla sú ASTM A182 F304 a ASTM A351 CF8M so stelitom 6. Vybraná kombinácia materiálov by mala zodpovedať procesnému médiu a prevádzkovej teplote.

Obsluha ručného kolesa

Ručné koliesko umožňuje manuálne ovládanie polohy kotúča. Ventil môže byť otvorený, zatvorený alebo nastavený do medzipolohy podľa požiadavky procesu. Ak sa ručné koleso ťažko ovláda, ventil by sa nemal tlačiť.

Prírubové pripojenie

Ventil používa prírubové konce kompatibilné s RF na pripojenie k zodpovedajúcim prírubám potrubia. Špecifikovaná norma pripojenia je ASME B16.5, pričom rozmer tvárou v tvár zodpovedá uvedenej požiadavke ASME B16.10.

Prírubová inštalácia umožňuje odstránenie ventilu z potrubia bez prerezania potrubia. Pred inštaláciou skontrolujte veľkosť príruby, triedu tlaku, tesnenie, skrutky a lícne rozmery. Potrubie by malo byť správne vyrovnané, aby sa zabránilo nadmernému mechanickému zaťaženiu ventilu.

Tlak a teplota

Ventil je špecifikovaný ako CL150 s maximálnym pracovným tlakom 285 PSI. Hodnoty tlaku a teploty sa líšia v závislosti od materiálu a prevádzkovej teploty, takže pri výbere ventilu je potrebné zvážiť skutočné prevádzkové podmienky.

Uvedený teplotný rozsah je -29°C až +120°C. Sedlo a ostatné tesniace komponenty sú obzvlášť dôležité, keď sa ventil používa v blízkosti teplotných limitov.

Pri prevádzke s parou, horúcou vodou, olejom, plynom a chemikáliami by sa mala skontrolovať teplota média, tlak a materiálová kompatibilita s vybranou konfiguráciou ventilu.

Služba NACE

Špecifikácia zahŕňa NACE MR0175 / ISO 15156. Ak je ventil určený na použitie v kyslom prostredí, druhy materiálov a príslušné požiadavky NACE musia zodpovedať skutočným prevádzkovým podmienkam.

Pre takéto aplikácie môže projektová špecifikácia definovať aj požiadavky na stav materiálu, tvrdosť, kontrolu a podpornú dokumentáciu.

Aplikácie

Parné a inžinierske siete:Používa sa na nastavenie prietoku a vypnutie v kompatibilnom parnom, kondenzátnom a úžitkovom potrubí.

Ropa a plyn:Používa sa v procesných a inžinierskych linkách, kde sa vyžaduje ručné riadenie prietoku alebo izolácia.

Petrochemické systémy:Vhodné pre kompatibilné oleje, plyny a procesné kvapaliny, kde sa vyžaduje škrtenie alebo vypnutie.

Úprava vody:Používa sa v procesnom a úžitkovom potrubí na riadenie kompatibilnej vody a kvapalných médií.

Generovanie energie:Použiteľné pre vybrané pomocné a úžitkové potrubia v rámci špecifikovaného rozsahu tlaku a teploty.

Všeobecné priemyselné potrubia:Používa sa na procesných zariadeniach, čerpacích systémoch a iných potrubiach vyžadujúcich manuálne nastavenie prietoku.

Výber a inštalácia

Výber ventilu začína veľkosťou potrubia, tlakovou triedou, médiom, prevádzkovým tlakom a teplotou. Materiály karosérie, disku, predstavca a sedla sa potom vyberú podľa prevádzkových podmienok.

Pri výmenných aplikáciách je potrebné pred objednávkou porovnať existujúcu veľkosť ventilu, rozmery príruby, čelnú dĺžku a prevádzkové usporiadanie s novým ventilom.

Počas inštalácie udržujte čelá prírub v čistote a použite špecifikované tesnenie a skrutky. Po nainštalovaní ventilu skontrolujte činnosť ručného kolesa a potvrďte, že kotúč sa môže pohybovať v celom svojom rozsahu bez abnormálneho odporu.

Testovanie a kontrola

Kontrola materiálu

Materiály karosérie a obloženia sa kontrolujú podľa špecifikovaných tried a informácií o objednávke. V prípade potreby je možné dodať materiálové záznamy.

Rozmerová kontrola

Osobné rozmery, rozmery prírub a ďalšie kľúčové rozmery obrábania sa kontrolujú podľa príslušnej špecifikácie produktu.

Testovanie tlaku a sedadla

Skúšky škrupiny a sedadla sa vykonávajú podľa špecifikovaných požiadaviek na kontrolu. Výsledky testov a akceptačné kritériá môžu byť zdokumentované podľa požiadaviek objednávky.

Záverečná kontrola

Pred odoslaním je ventil skontrolovaný z hľadiska stavu tela, povrchov prírub, chodu ručného kolesa, identifikačných značiek a celkovej montáže.

Balenie

Čelá prírub a ostatné spojovacie plochy sú pred balením chránené. Ventil je zabalený podľa jeho veľkosti a spôsobu prepravy, aby sa znížilo riziko nárazu a kontaminácie počas prepravy.

Exportné balenie môže zahŕňať kartóny, ochranné materiály a preglejkové obaly podľa rozmerov ventilu a prepravných požiadaviek. Označenie produktu a prepravné dokumenty je možné pripraviť podľa objednávky.

FAQ

Q1: Na čo sa používa ANSI štandardný prírubový guľový ventil?

Štandardný prírubový guľový ventil ANSI sa používa na reguláciu a uzatváranie kompatibilných kvapalín v priemyselných potrubiach. Konštrukcia kotúča a sedla umožňuje nastavenie prietoku počas prevádzky, vďaka čomu je vhodný pre aplikácie, kde sa vyžaduje riadenie prietoku.

Q2: Aký je rozdiel medzi globálnym ventilom a posúvačom?

Guľový ventil používa kotúč, ktorý sa pohybuje smerom k sedlu a bežne sa používa na škrtenie a nastavenie prietoku. Uzatvárací ventil posúva posúvač preč z dráhy toku a vo všeobecnosti sa používa skôr na izoláciu než na nepretržité škrtenie.

Q3: Prečo sa na tomto ventile používajú prírubové konce?

Prírubové konce poskytujú skrutkové spojenie s potrubím a umožňujú odstránenie ventilu kvôli údržbe bez prerezania potrubia. Bežne sa používajú na priemyselných potrubných systémoch, kde sa vyžadujú štandardizované rozmery prírub.

Q4: Aké materiály sú k dispozícii?

Uvedená konfigurácia zahŕňa CF8/CF8M pre telo a kotúč, F304/F316 pre predstavec a špecifikované možnosti materiálu sedadla. Iné materiály je možné uvažovať podľa prevádzkového média a teploty.

Q5: Môže byť ventil použitý na paru?

Áno, za predpokladu, že tlak, teplota a konfigurácia materiálu sú v rámci špecifikovaných prevádzkových limitov. Sedadlo a tesniace materiály by sa mali skontrolovať na skutočné podmienky pary.

Q6: Aké informácie sú potrebné na výber správneho ventilu?

Dôležité informácie zahŕňajú veľkosť potrubia, tlakovú triedu, normu príruby, médium, prevádzkový tlak, teplotu, materiálové požiadavky a akékoľvek požiadavky NACE alebo špecifické pre projekt.

Q7: Ako by sa mal ventil udržiavať?

Počas bežnej údržby skontrolujte ručné koleso, vreteno, oblasť tesnenia, prírubové spojenie a stav tesnenia. Ak dôjde k úniku alebo abnormálnemu prevádzkovému odporu, pred kontrolou izolujte a odtlakujte potrubie.
