Prírubový guľový ventil triedy 150 z nehrdzavejúcej ocele

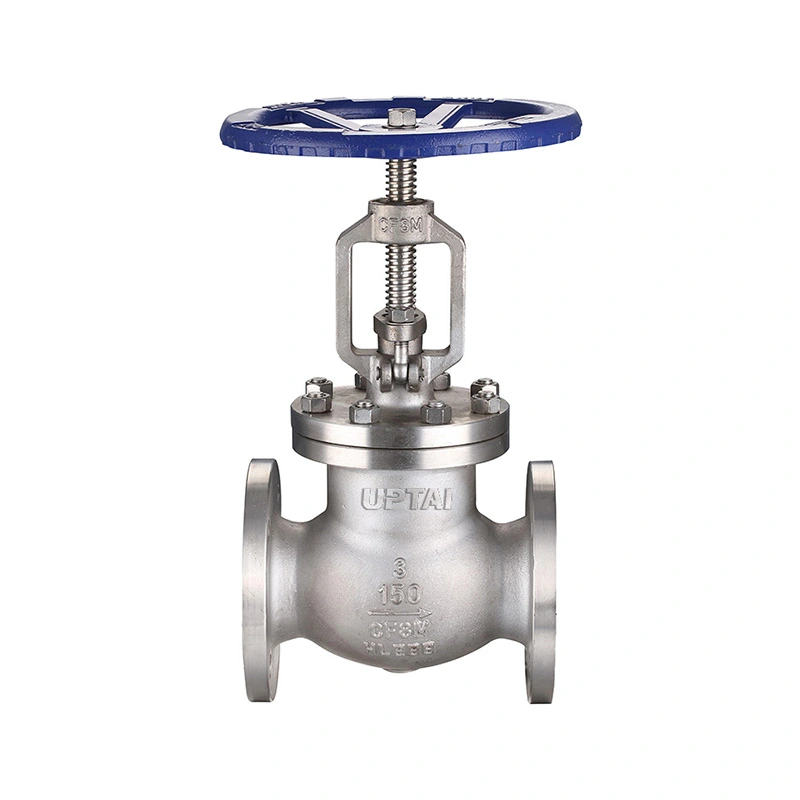

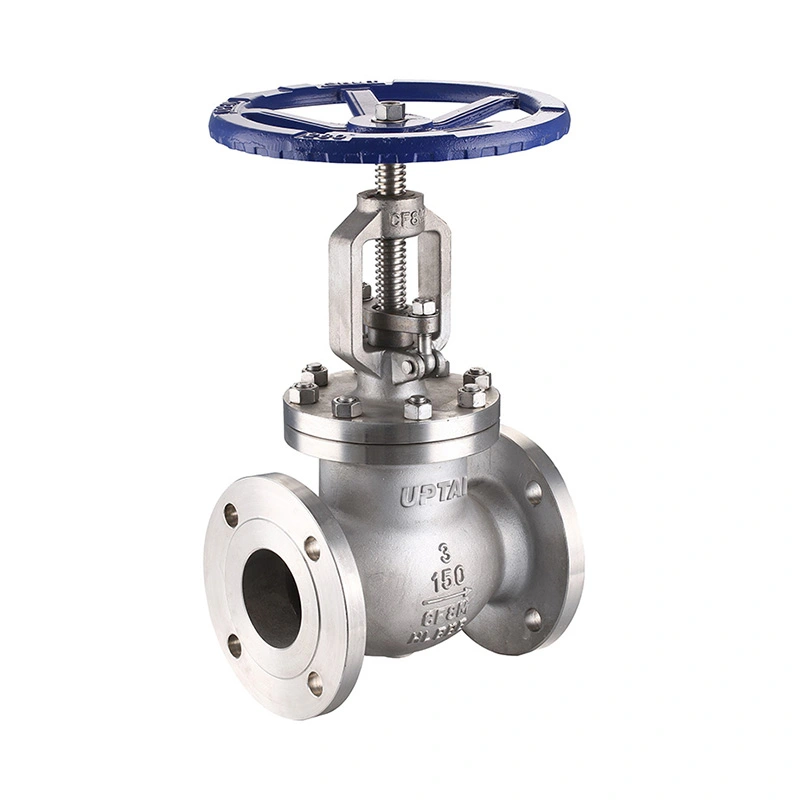

Prírubový guľový ventil z nehrdzavejúcej ocele triedy 150 je kovaný guľový ventil z nehrdzavejúcej ocele pre priemyselné potrubia a technologické zariadenia. Na uzatváranie a reguláciu prietoku používa lineárne sa pohybujúci kotúč s prírubovými koncami kompatibilnými s RF a ovládaním ručným kolieskom. Ventil je dostupný vo veľkostiach 1/2" až 2" s materiálovými možnosťami F304 a F316.

Materiály kovaného telesa, kotúča, drieku a sedla je možné zvoliť podľa pracovného média, tlaku a teploty. Špecifikácia ventilu zahŕňa aj požiadavky NACE MR0175 / ISO 15156 na príslušné prevádzkové podmienky.

Hlavné rozmery

Stavebné a servisné podmienky

Teleso ventilu je vyrobené z kovanej nehrdzavejúcej ocele ASTM A182 F304 alebo F316. Kotúč sa pohybuje pozdĺž osi ventilu a zatvára sa proti sedlu. Otáčaním ručného kolesa sa mení poloha disku, čo umožňuje použitie ventilu na uzavretie alebo reguláciu prietoku.

Disk je dostupný v ASTM A182 F304 alebo ASTM A182 F316 s možnosťou STL#6, ako je uvedené v špecifikácii. Predstavec a sedlo sú dostupné v prevedení F304 alebo F316. Výber materiálu by mal brať do úvahy procesnú kvapalinu, koncentráciu, prevádzkovú teplotu a korózne podmienky.

Ventil má hodnotenie CL150 s uvedeným maximálnym pracovným tlakom 285 PSI. Špecifikovaný teplotný rozsah je -29 ℃ + 425 ℃. Skutočný povolený tlak by sa mal kontrolovať v porovnaní s príslušným menovitým tlakom a teplotou pri prevádzkovej teplote.

Prírubové pripojenie a aplikácie

Kovaný guľový ventil z nehrdzavejúcej ocele triedy 150 používa prírubové konce kompatibilné s RF s ASME B16.5 špecifikovaným pre štandard pripojenia. Prírubové pripojenie umožňuje priskrutkovanie ventilu k zodpovedajúcej prírube potrubia a jeho odstránenie, keď je potrebná kontrola alebo údržba.

Pred inštaláciou skontrolujte veľkosť príruby, triedu tlaku, tesnenie, skrutky a lícne rozmery. Potrubie by malo byť správne zarovnané, aby sa zabránilo nadmernému mechanickému zaťaženiu spoja ventilu.

Ventil je možné použiť v ropných a plynárenských, petrochemických, chemických, priemyselných zariadeniach a iných potrubných systémoch, kde sa vyžaduje konštrukcia z nehrdzavejúcej ocele a manuálne ovládanie prietoku. Vhodné médiá môžu zahŕňať vodu, paru, vzduch, olej a kompatibilné procesné kvapaliny v rámci špecifikovaných limitov tlaku, teploty a materiálu.

Guľové ventily majú zvyčajne vyšší pokles tlaku ako priame izolačné ventily kvôli vnútornej dráhe prúdenia. Tam, kde sa bude ventil používať na plynulú reguláciu prietoku, treba pri dimenzovaní zvážiť požadovaný prietok, pokles tlaku a prevádzkovú frekvenciu.

Výber, testovanie a často kladené otázky

Pri objednávaní uveďte veľkosť ventilu, tlakovú triedu, normu príruby, médium, prevádzkový tlak, teplotu, materiály telesa a obloženia, množstvo a akékoľvek špeciálne požiadavky na kontrolu alebo dokumentáciu. V prípade náhradných aplikácií je možné na potvrdenie konfigurácie použiť existujúce výkresy ventilov, informácie na typovom štítku alebo osobné rozmery.

Špecifikácia uvádza API 602 pre návrh a výrobu, ASME B16.10 pre osobné rozmery, ASME B16.34 pre menovité hodnoty tlaku a teploty a API 598 pre testovanie a kontrolu. Inšpekcia môže zahŕňať overenie materiálu, kontrolu rozmerov, testovanie karosérie, testovanie tesnosti sedadla a konečnú prevádzkovú kontrolu podľa platných požiadaviek.

Shangtai vyrába priemyselné ventily vo Wenzhou, Zhejiang, Čína. Výroba zahŕňa obrábanie, montáž, skúšanie a kontrolu, pričom je k dispozícii produktová dokumentácia podľa požiadaviek objednávky.

1. Na čo slúži kovaný nerezový guľový ventil?

Na manuálne uzatváranie a reguláciu prietoku sa používa kovaný nerezový guľový ventil. Lineárny pohyb kotúča umožňuje nastavenie otvoru podľa požadovaných prietokových podmienok.

2. Aký je rozdiel medzi guľovým ventilom a posúvačom?

Guľový ventil používa kotúč, ktorý sa pohybuje smerom k sedlu a je vhodný na uzatváranie aj reguláciu prietoku. Uzatvárací ventil používa posúvač, ktorý sa pohybuje vertikálne a vo všeobecnosti sa používa na izolačnú službu, keď je úplne otvorený alebo úplne zatvorený.

3. Je možné vybrať materiály F304 a F316?

áno. V špecifikácii sú uvedené možnosti ASTM A182 F304 a F316 pre telo, predstavec a sedlo. Vhodný materiál by sa mal zvoliť podľa média, teploty a koróznych podmienok.

4. Aké informácie sú potrebné na výber ventilu?

Kľúčové informácie zahŕňajú veľkosť ventilu, tlakovú triedu, normu príruby, médium, prevádzkový tlak, teplotu, požiadavky na materiál a akékoľvek požiadavky NACE alebo inšpekcie. Na potvrdenie výmeny ventilu je možné poskytnúť aj existujúce výkresy.

5. Je možné dodať aj iné materiály?

áno. Ostatné materiály sú k dispozícii na požiadanie. Požadovaná kombinácia materiálov by mala byť potvrdená podľa prevádzkového média, prevádzkových podmienok a príslušných projektových špecifikácií.

6. Akú funkciu má prírubový spoj?

Prírubové spojenie umožňuje priskrutkovanie ventilu k zodpovedajúcim prírubám potrubia. Umožňuje tiež odstránenie ventilu z potrubia na kontrolu alebo údržbu bez prerezania potrubia.

7. Čo je to kovaný ventil z nehrdzavejúcej ocele triedy 150 s prírubou?

Kombinuje kované telo ventilu z nehrdzavejúcej ocele s prírubovými koncami triedy 150 a kotúčovým mechanizmom guľového ventilu. Je určený pre kompatibilné priemyselné kvapaliny v rámci špecifikovaných tlakových, teplotných a materiálových limitov.
