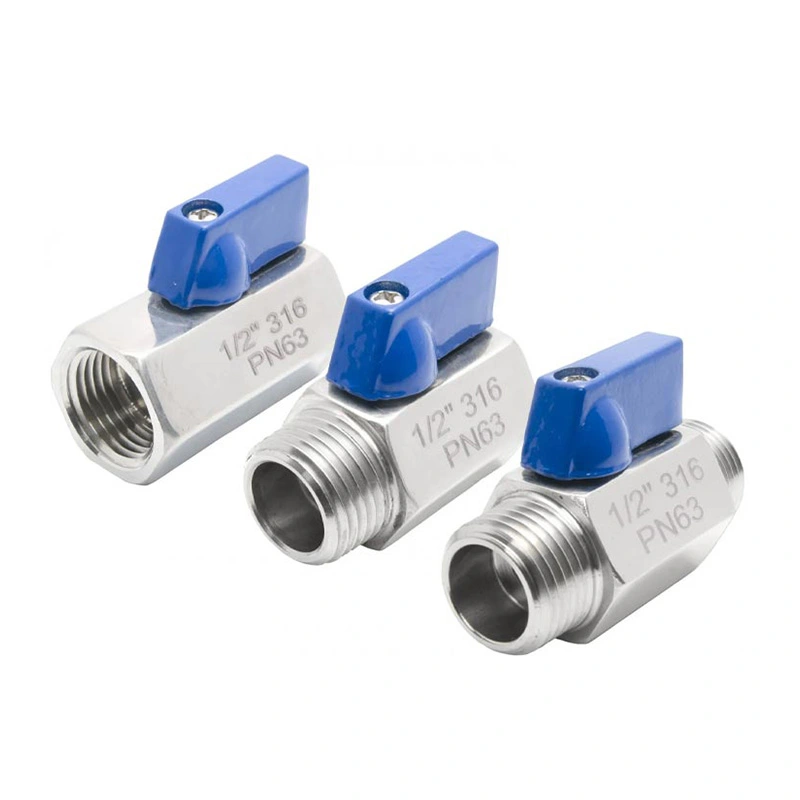

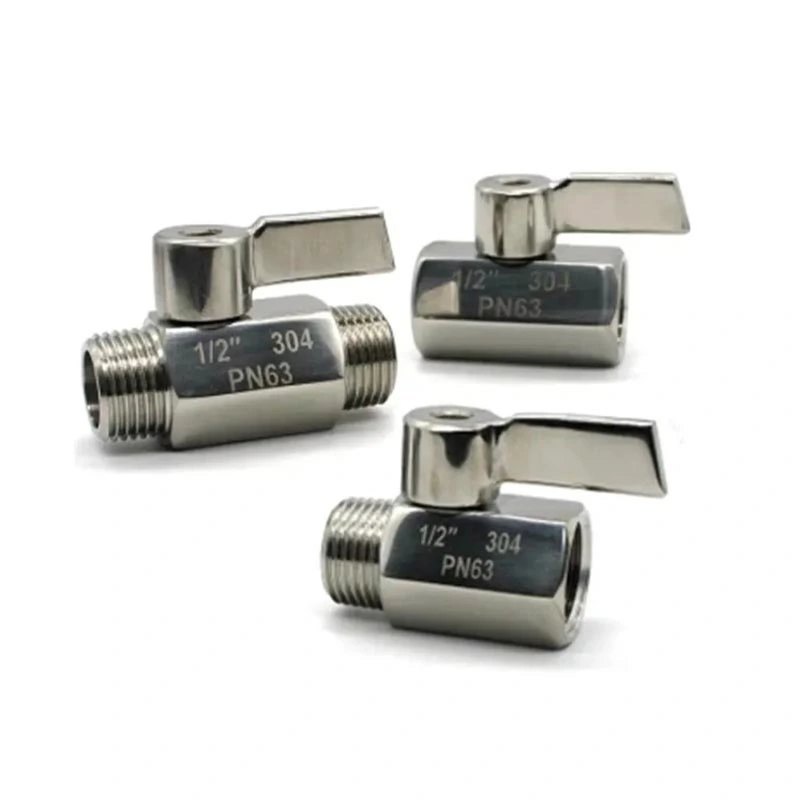

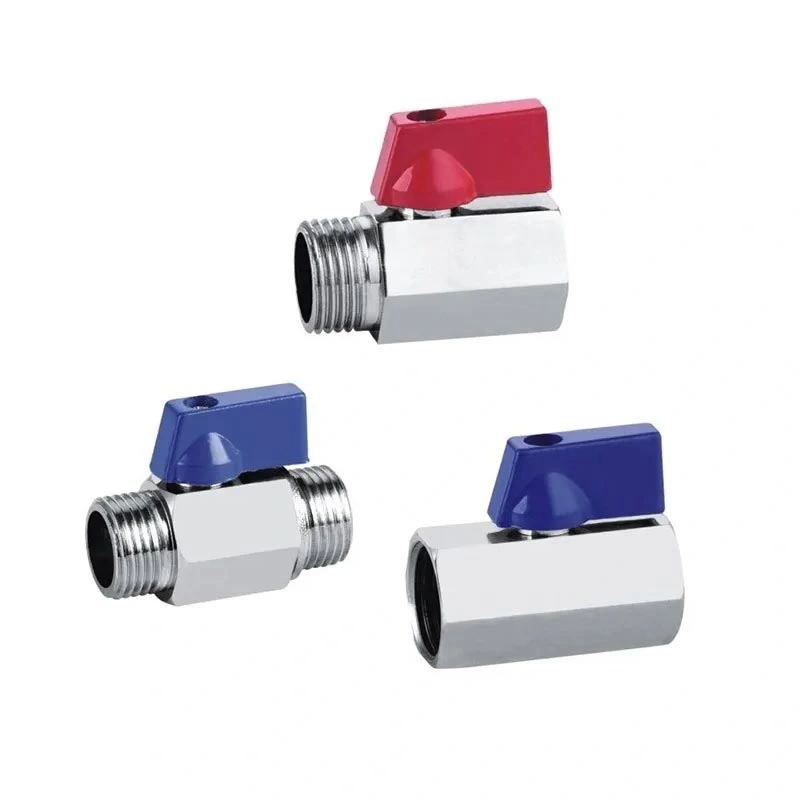

Mini guľový ventil z nehrdzavejúcej ocele

Mini guľový ventil z nehrdzavejúcej ocele je navrhnutý pre kompaktné potrubia a zariadenia, kde je obmedzený priestor, ale vyžaduje sa štvrťotáčkový uzatvárací ventil. Jeho telo z nehrdzavejúcej ocele, závitové pripojenia NPT alebo BSP a kompaktná ovládacia rukoväť ho robia vhodným pre malé potrubné zostavy, prístroje a zariadenia na manipuláciu s kvapalinami. Ventil je možné vybrať podľa požadovaného tlaku, teploty, média a špecifikácie pripojenia.

Hlavné rozmery

Štruktúra a vlastnosti produktu

Kompaktná štvrťotáčková prevádzka

Ventil používa štvrťotáčkový guľový mechanizmus na zapnutie/vypnutie. Otáčanie rukoväte mení polohu gule a otvára alebo zatvára prietokový kanál. Tento spôsob ovládania je vhodný pre aplikácie, kde je potrebné ventil často obsluhovať alebo kde sa vyžaduje jednoduchá funkcia uzatvárania.

Konštrukcia z nehrdzavejúcej ocele 316

Teleso ventilu je špecifikované ako ASTM A351 CF8M (316), pričom pre guľu a driek sa používa ASTM A182 F316. Táto kombinácia materiálov poskytuje konštrukciu z nehrdzavejúcej ocele pre aplikácie, kde je dôležitá odolnosť proti korózii a materiálová kompatibilita. Skutočná vhodnosť by sa mala kontrolovať vzhľadom na procesné médium a prevádzkové podmienky.

NPT a BSP závitové pripojenia

Ventil je k dispozícii so závitovými pripojeniami NPT a BSP pre integráciu s kompatibilným potrubím a zariadením. Typ závitu by mal byť potvrdený pred objednávkou, pretože závity NPT a BSP používajú rôzne štandardy závitov a nemali by sa považovať za zameniteľné spojenia.

Konfigurácia sedadla RPTFE

Štandardný materiál sedadla je RPTFE (PTFE+15%fv). Výber sedadla by mal brať do úvahy pracovné médium, prevádzkovú teplotu a tlak. Ak aplikácia zahŕňa agresívne chemikálie alebo špeciálne procesné kvapaliny, pred výberom ventilu by mala byť potvrdená kompatibilita materiálu.

Úvahy o výbere

Výber malého guľového ventilu vyžaduje viac ako len prispôsobenie veľkosti potrubia. Je potrebné zvážiť pracovné médium, tlak, teplotu, typ pripojenia a dostupný priestor na inštaláciu. Pred inštaláciou je potrebné skontrolovať limity tlaku a teploty ventilu v porovnaní so skutočnými prevádzkovými podmienkami.

Pri závitových inštaláciách potvrďte, či potrubie používa závity NPT alebo BSP. Pri zariadeniach s obmedzeným prístupom skontrolujte polohu rukoväte a voľný priestor okolo ventilu. Sedlo a tesniace materiály by mali byť tiež kompatibilné s procesnou kvapalinou, aby sa zabránilo predčasnému opotrebovaniu komponentov.

Aplikačné scenáre

Miniguľový ventil z nehrdzavejúcej ocele možno použiť na uzatváraciu službu v kompaktných kvapalinových systémoch a zariadeniach, kde sa vyžaduje menšie usporiadanie ventilov. Typické aplikácie zahŕňajú:

Systémy zásobovania vodou a kanalizácie

Pneumatické zariadenia a rozvody stlačeného vzduchu

Prístrojové a testovacie zariadenia

Malé stroje a automatizačné zariadenia

Chladiace systémy a filtračné jednotky

Laboratórne a inštalatérske inštalácie

Ľahké priemyselné systémy na manipuláciu s kvapalinami

Inštalácia a údržba

Pred inštaláciou skontrolujte veľkosť ventilu, typ závitu, menovitý tlak, teplotný rozsah a kompatibilitu materiálu. Vyčistite potrubné závity a odstráňte cudzie častice, ktoré by mohli ovplyvniť spoj alebo tesniaci povrch. Použite vhodnú metódu tesnenia závitu pre zvolené spojenie a vyhnite sa nadmernej uťahovacej sile.

Po inštalácii ovládajte rukoväť v celom rozsahu štvrťotáčok a počas uvádzania systému do prevádzky skontrolujte tesnosť spojenia. Počas údržby izolujte ventil od zdroja tlaku pred kontrolou alebo výmenou vnútorných komponentov.

Kvalita a dokumentácia

Výrobná kontrola môže zahŕňať kontrolu rozmerov, overenie materiálu, kontrolu montáže a tlakové alebo tesniace skúšky podľa príslušných požiadaviek na výrobok a objednávku. Na potvrdenie rozmerov a výber projektu je možné poskytnúť výkresy produktu a technické špecifikácie. V prípade potreby je možné zabezpečiť aj materiálovú dokumentáciu a inšpekčné záznamy.

FAQ

Q1: Na čo sa používa mini guľový ventil z nehrdzavejúcej ocele?

A Mini guľový ventil z nehrdzavejúcej ocelesa používa hlavne na zapnutie/vypnutie kontroly tekutín v kompaktných potrubiach, zariadeniach a prístrojových systémoch. Je vhodný pre kompatibilnú vodu, vzduch, olej a iné priemyselné médiá v špecifikovanom rozsahu tlaku a teploty.

Otázka 2: Aký je rozdiel medzi vláknami NPT a BSP?

NPT a BSP sú rôzne štandardy závitov s rôznymi profilmi závitov a špecifikáciami. Závit ventilu sa musí zhodovať s protiľahlým potrubím alebo armatúrou, takže požadovaný štandard závitu by mal byť potvrdený pred objednávkou.

Q3: Aké materiály sa používajú na ventil?

Štandardná konfigurácia používa ASTM A351 CF8M (316) pre telo, ASTM A182 F316 pre guľu a predstavec a RPTFE (PTFE+15%fv) pre sedlo. Ostatné materiály sú k dispozícii na požiadanie.

Q4: Aký tlak a teplotu dokáže ventil zvládnuť?

Uvedený maximálny tlak je 285PSI a teplotný rozsah je -25℃~150℃. Skutočné prípustné prevádzkové podmienky by mali byť potvrdené podľa veľkosti ventilu, média, teploty a použiteľného menovitého tlaku a teploty.

Q5: Môžem pred objednaním požiadať o výkres produktu?

áno. Pred výrobou je možné poskytnúť rozmerové výkresy a technické špecifikácie na potvrdenie veľkosti ventilu, typu pripojenia, inštalačných rozmerov a ďalších požadovaných parametrov.

Q6: Je možné overiť materiál ventilu?

áno. Overenie materiálu a súvisiaca inšpekčná dokumentácia môže byť usporiadaná podľa konfigurácie ventilu a požiadaviek objednávky. Príslušný rozsah kontroly by mal byť potvrdený pri zadávaní objednávky.

Q7: Sú k dispozícii rôzne materiály?

áno. Iné kombinácie telesa, guľôčky, drieku, sedla a tesniaceho materiálu je možné zvážiť pre špecifické prevádzkové podmienky v závislosti od požadovaného tlaku, teploty a kompatibility média.
